DevOps、CI、CD介绍¶
持续集成工具：
- Jenkins
- gitlabci
- Tekton
本章基于k8s集群部署gitlab、sonarQube、Jenkins等工具，并把上述工具集成到Jenkins中，以Django项目和SpringBoot项目为例，通过多分支流水线及Jenkinsfile实现项目代码提交到不同的仓库分支，实现自动代码扫描、单元测试、docker容器构建、k8s服务的自动部署。
- DevOps、CI、CD介绍
- Jenkins、sonarQube、gitlab的快速部署
- Jenkins初体验
- 流水线入门及Jenkinsfile使用
- Jenkins与Kubernetes的集成
- sonarQube代码扫描与Jenkins的集成
- 实践Django项目的基于Jenkinsfile实现开发、测试环境的CI/CD
DevOps、CI、CD介绍¶
Continuous Integration (CI) / Continuous Delivery (CD)
软件交付流程

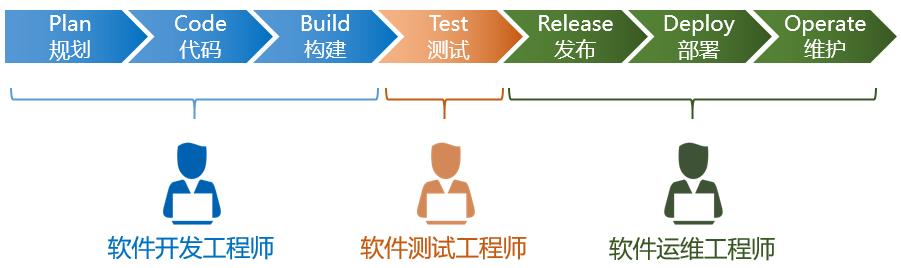

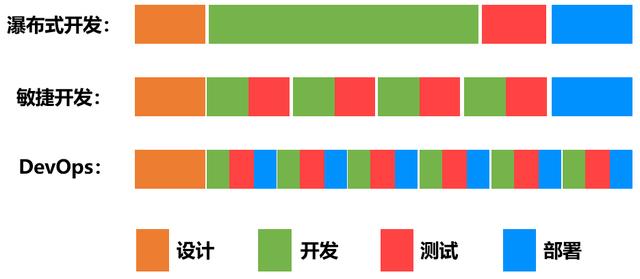

一个软件从零开始到最终交付，大概包括以下几个阶段：规划、编码、构建、测试、发布、部署和维护，基于这些阶段，我们的软件交付模型大致经历了几个阶段：

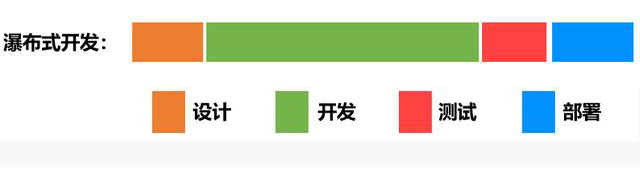

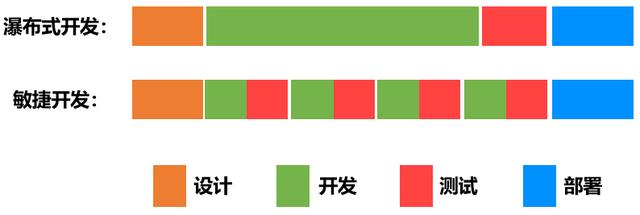

瀑布式流程¶
前期需求确立之后，软件开发人员花费数周和数月编写代码，把所有需求一次性开发完，然后将代码交给QA（质量保障）团队进行测试，然后将最终的发布版交给运维团队去部署。瀑布模型，简单来说，就是等一个阶段所有工作完成之后，再进入下一个阶段。这种模式的问题也很明显，产品迭代周期长，灵活性差。一个周期动辄几周几个月，适应不了当下产品需要快速迭代的场景。
敏捷开发¶
任务由大拆小，开发、测试协同工作，注重开发敏捷，不重视交付敏捷
DevOps¶
开发、测试、运维协同工作, 持续开发+持续交付。
我们是否可以认为DevOps = 提倡开发、测试、运维协同工作来实现持续开发、持续交付的一种软件交付模式？
大家想一下为什么最初的开发模式没有直接进入DevOps的时代？
原因是：沟通成本。
各角色人员去沟通协作的时候都是手动去做，交流靠嘴，靠人去指挥，很显然会出大问题。所以说不能认为DevOps就是一种交付模式，因为解决不了沟通协作成本，这种模式就不具备可落地性。
那DevOps时代如何解决角色之间的成本问题？DevOps的核心就是自动化。自动化的能力靠什么来支撑，工具和技术。

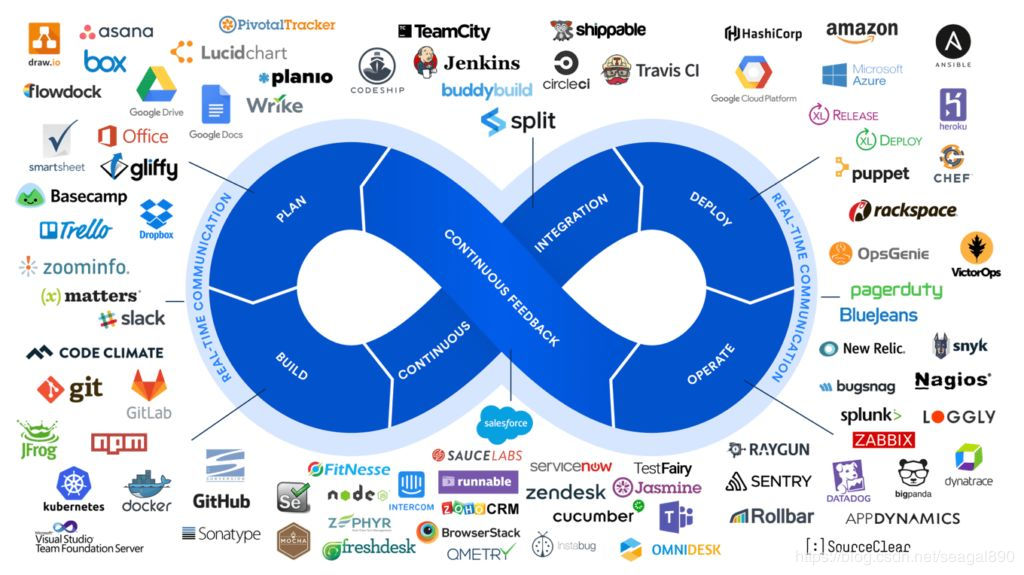

DevOps工具链
靠这些工具和技术，才实现了自动化流程，进而解决了协作成本，使得devops具备了可落地性。因此我们可以大致给devops一个定义：
devops = 提倡开发、测试、运维协同工作来实现持续开发、持续交付的一种软件交付模式 + 基于工具和技术支撑的自动化流程的落地实践。
因此devops不是某一个具体的技术，而是一种思想+自动化能力，来使得构建、测试、发布软件能够更加地便捷、频繁和可靠的落地实践。本次课程核心内容就是要教会大家如何利用工具和技术来实现完整的DevOps平台的建设。我们主要使用的工具有：
- gitlab，代码仓库，企业内部使用最多的代码版本管理工具。
- Jenkins， 一个可扩展的持续集成引擎，用于自动化各种任务，包括构建、测试和部署软件。
- robotFramework， 基于Python的自动化测试框架

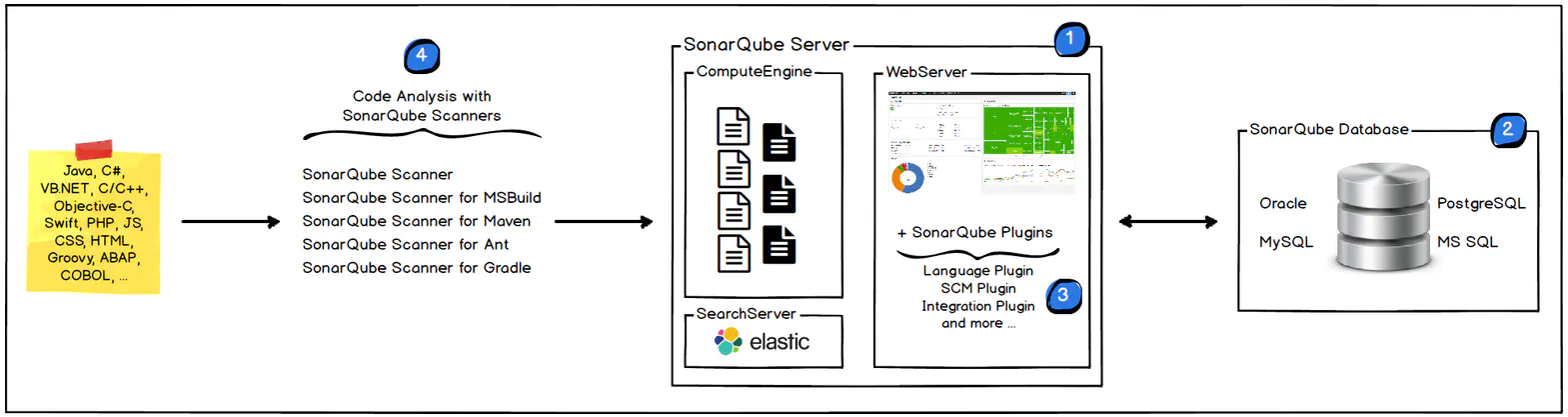

- sonarqube，代码质量管理平台
- maven，java包构建管理工具
- Kubernetes
- Docker
k8s中安装配置Jenkins¶
Kubernetes环境中部署jenkins¶
注意点：
- 第一次启动很慢
- 因为后面Jenkins会与kubernetes集群进行集成，会需要调用kubernetes集群的api，因此安装的时候创建了ServiceAccount并赋予了cluster-admin的权限
- 初始化容器来设置权限
- ingress来外部访问
- 数据存储通过pvc挂载到宿主机中
[root@k8s-master ~]# mkdir jenkins
cat > jenkins/jenkins-all.yaml <<\EOF
apiVersion: v1
kind: Namespace
metadata:
name: jenkins
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
name: jenkins
namespace: jenkins
spec:
accessModes:
- ReadWriteOnce
storageClassName: nfs
resources:
requests:
storage: 200Gi
---
apiVersion: v1
kind: ServiceAccount
metadata:
name: jenkins
namespace: jenkins
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
name: jenkins-crb
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: cluster-admin
subjects:
- kind: ServiceAccount
name: jenkins
namespace: jenkins
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: jenkins-master
namespace: jenkins
spec:
replicas: 1
selector:
matchLabels:
devops: jenkins-master
template:
metadata:
labels:
devops: jenkins-master
spec:
serviceAccount: jenkins #Pod 需要使用的服务账号
initContainers:
- name: fix-permissions
image: busybox
command: ["sh", "-c", "chown -R 1000:1000 /var/jenkins_home"]
securityContext:
privileged: true
volumeMounts:
- name: jenkinshome
mountPath: /var/jenkins_home
containers:
- name: jenkins
image: jenkinsci/blueocean:1.25.2
imagePullPolicy: IfNotPresent
ports:
- name: http #Jenkins Master Web 服务端口
containerPort: 8080
- name: slavelistener #Jenkins Master 供未来 Slave 连接的端口
containerPort: 50000
volumeMounts:
- name: jenkinshome
mountPath: /var/jenkins_home
env:
- name: JAVA_OPTS
value: "-Xms512m -Xmx1024m -XX:PermSize=256M -Duser.timezone=Asia/Shanghai -Dhudson.model.DirectoryBrowserSupport.CSP="
volumes:
- name: jenkinshome
persistentVolumeClaim:
claimName: jenkins
---
apiVersion: v1
kind: Service
metadata:
name: jenkins
namespace: jenkins
spec:
ports:
- name: http
port: 8080
targetPort: 8080
- name: slavelistener
port: 50000
targetPort: 50000
type: ClusterIP
selector:
devops: jenkins-master
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: jenkins-web
namespace: jenkins
spec:
rules:
- host: jenkins.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: jenkins
port:
number: 8080
EOF
# 实验环境 java虚拟机内存给小点， jenkins总是崩溃 增加-XX:PermSize=256M 参数
value: "-Xms512m -Xmx1024m -XX:PermSize=256M -Duser.timezone=Asia/Shanghai -Dhudson.model.DirectoryBrowserSupport.CSP="
注意：这里的几个 JVM 参数含义如下：
-Xms: 使用的最小堆内存大小
-Xmx: 使用的最大堆内存大小
-XX：内存的永久保存区域大小
这几个参数也不是配置越大越好，具体要根据所在机器实际内存和使用大小配置。
创建服务：
# kubectl create ns jenkins #不用提前创建 上面的yaml第一部分就是创建namespace
## 部署服务
$ kubectl create -f jenkins-all.yaml
namespace/jenkins created
persistentvolumeclaim/jenkins created
serviceaccount/jenkins created
Warning: rbac.authorization.k8s.io/v1beta1 ClusterRoleBinding is deprecated in v1.17+, unavailable in v1.22+; use rbac.authorization.k8s.io/v1 ClusterRoleBinding
clusterrolebinding.rbac.authorization.k8s.io/jenkins-crb created
deployment.apps/jenkins-master created
service/jenkins created
ingress.networking.k8s.io/jenkins-web created
## 查看服务
$ kubectl -n jenkins get po
NAME READY STATUS RESTARTS AGE
jenkins-master-767df9b574-lgdr5 1/1 Running 0 20s
# 查看日志，第一次启动提示需要完成初始化设置
$ kubectl -n jenkins logs -f jenkins-master-767df9b574-lgdr5
......
*************************************************************
Jenkins initial setup is required. An admin user has been created and a password generated.
Please use the following password to proceed to installation:
5396b4e1c395450f8360efd8ee641b18
This may also be found at: /var/jenkins_home/secrets/initialAdminPassword
*************************************************************
访问服务：
配置hosts解析，172.21.51.143 jenkins.luffy.com，然后使用浏览器域名访问服务。第一次访问需要大概几分钟的初始化时间。

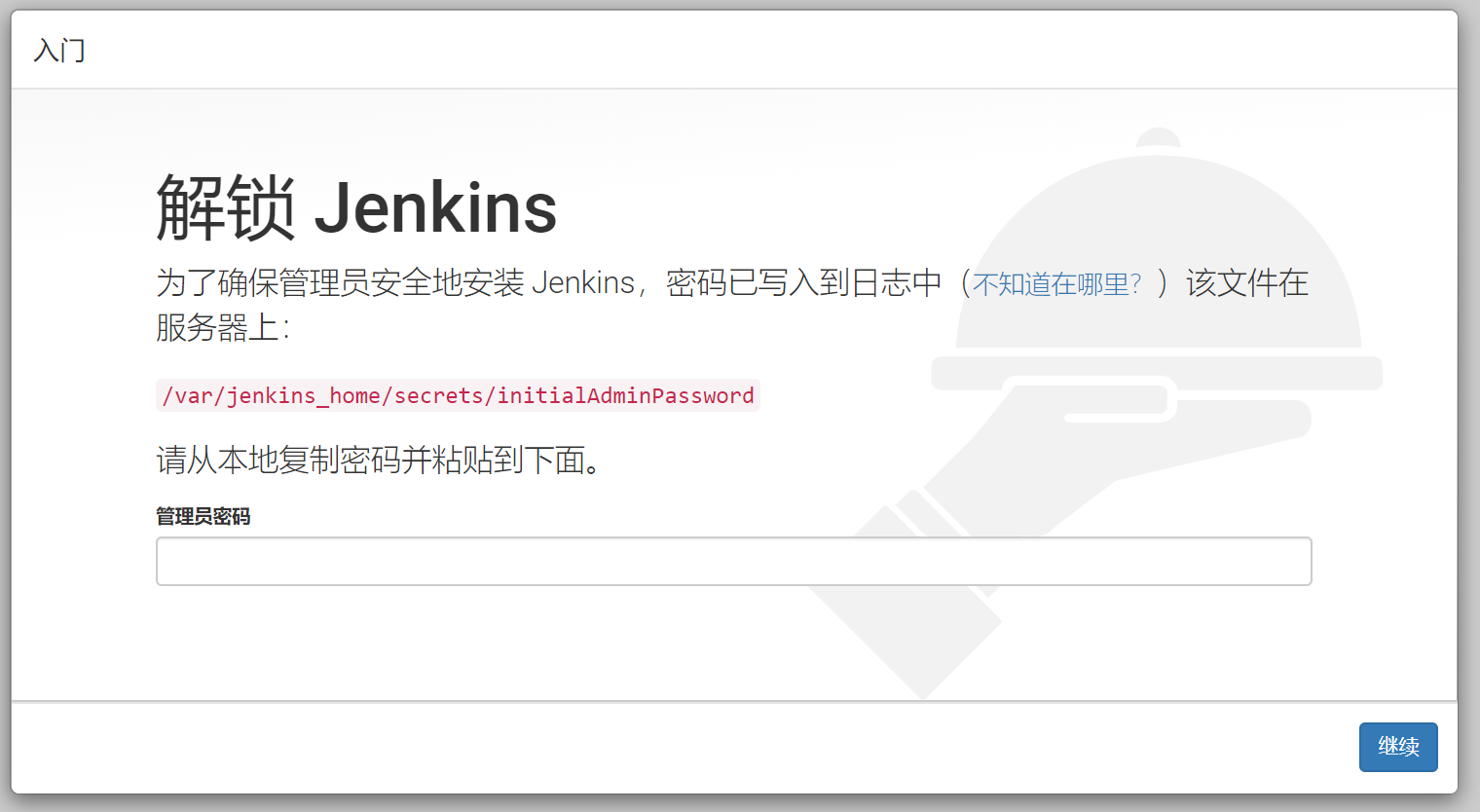

使用jenkins启动日志中的密码，或者执行下面的命令获取解锁的管理员密码：
$ kubectl -n jenkins exec -ti jenkins-master-767df9b574-lgdr5 bash
/ # cat /var/jenkins_home/secrets/initialAdminPassword
35b083de1d25409eaef57255e0da481a
点击叉号，跳过选择安装推荐的插件环节，直接进入Jenkins。由于默认的插件地址安装非常慢，我们可以替换成国内清华的源，进入 jenkins 工作目录，目录下面有一个 updates 的目录，下面有一个 default.json 文件，我们执行下面的命令替换插件地址：
$ cd /var/jenkins_home/updates
$ sed -i 's/http:\/\/updates.jenkins-ci.org\/download/https:\/\/mirrors.tuna.tsinghua.edu.cn\/jenkins/g' default.json
$ sed -i 's/http:\/\/www.google.com/https:\/\/www.baidu.com/g' default.json
暂时先不用重新启动pod，汉化后一起重启。

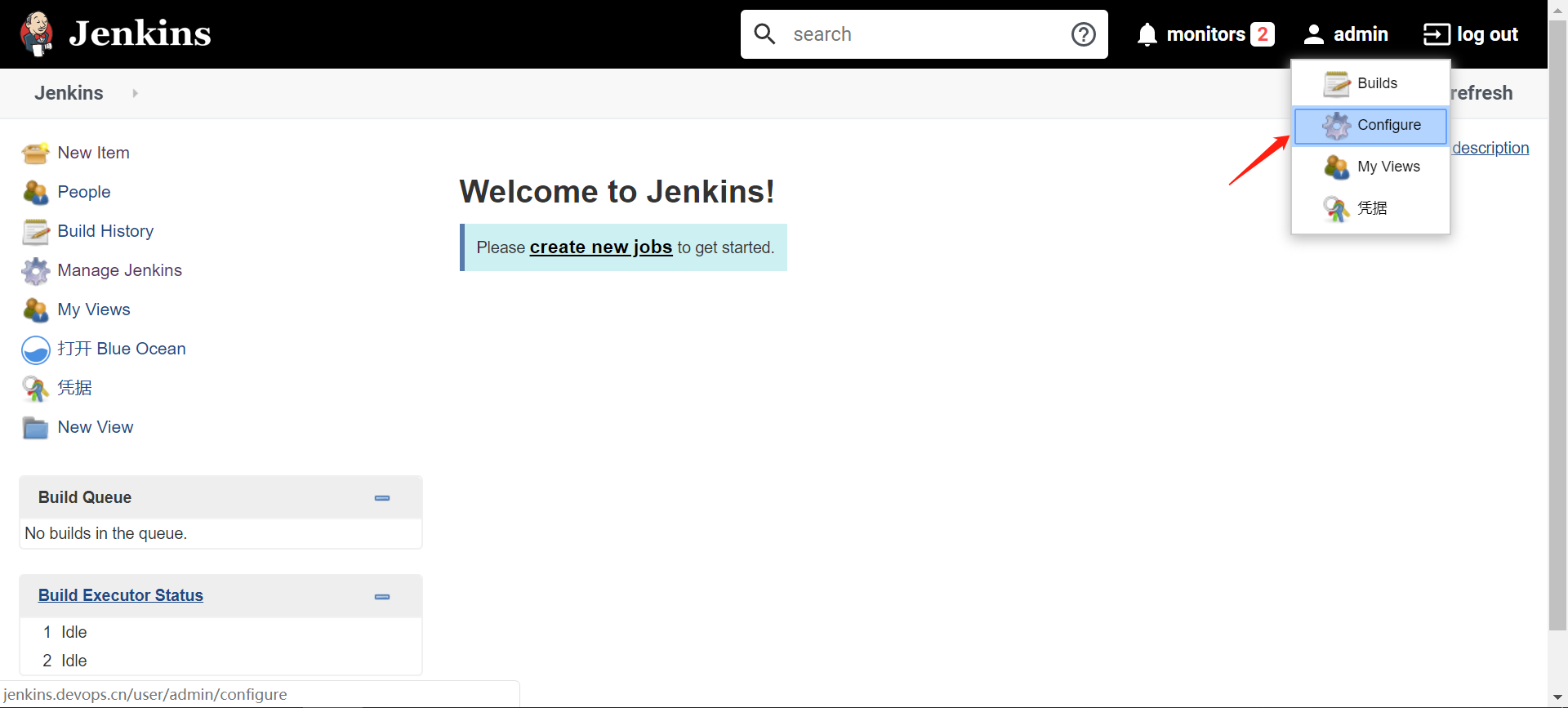

选择右上角admin->configure->password重新设置管理员密码，设置完后，会退出要求重新登录，使用admin/xxxxxx(新密码)，登录即可。
安装汉化插件¶

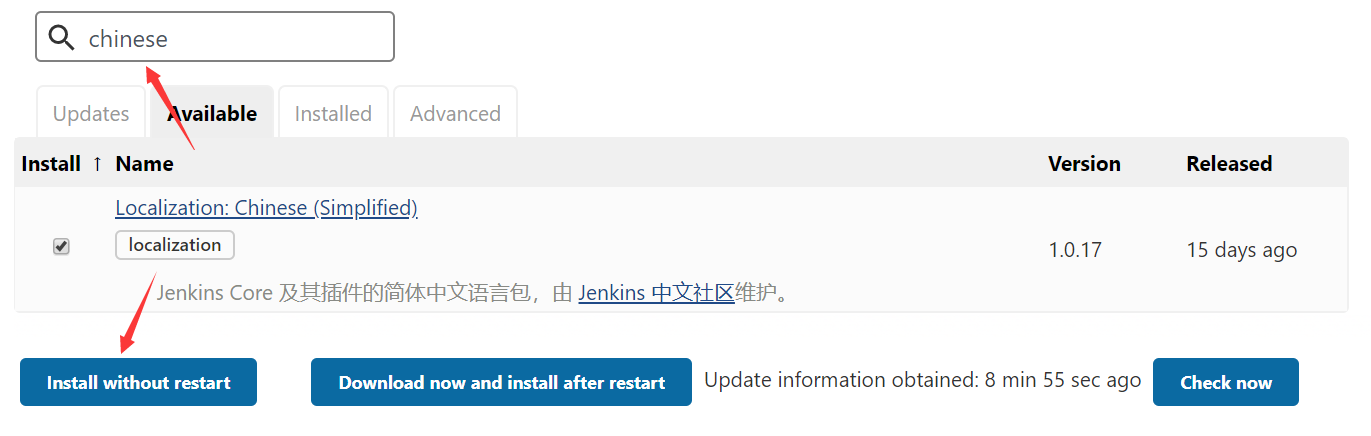

Jenkins -> manage Jenkins -> Plugin Manager -> Avaliable，搜索 chinese关键字
选中后，选择[Install without restart]，等待下载完成，然后点击[ Restart Jenkins when installation is complete and no jobs are running ]，让Jenkins自动重启
启动后，界面默认变成中文。
Jenkins基本使用演示¶
Jenkins基本使用演示¶
演示目标¶

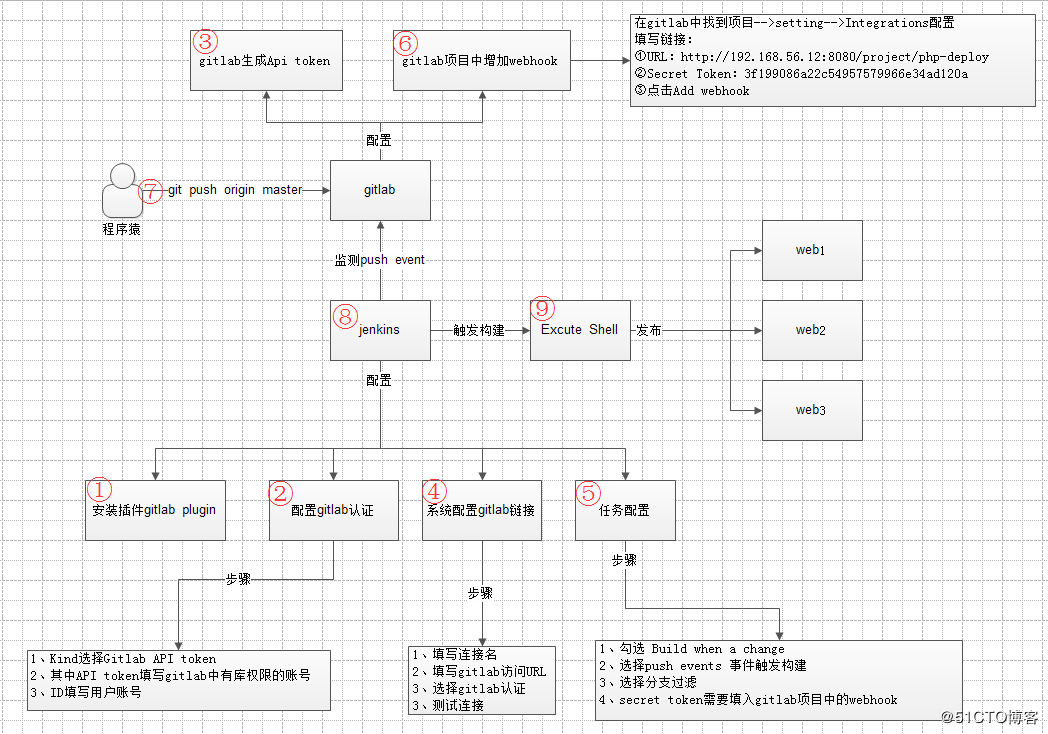

- 代码提交gitlab，自动触发Jenkins任务
- Jenkins任务完成后发送钉钉消息通知
演示准备¶
gitlab代码仓库搭建
https://github.com/sameersbn/docker-gitlab
## 全量部署的组件
$ gitlab-ctl status
run: alertmanager: (pid 1987) 27s; run: log: (pid 1986) 27s
run: gitaly: (pid 1950) 28s; run: log: (pid 1949) 28s
run: gitlab-exporter: (pid 1985) 27s; run: log: (pid 1984) 27s
run: gitlab-workhorse: (pid 1956) 28s; run: log: (pid 1955) 28s
run: logrotate: (pid 1960) 28s; run: log: (pid 1959) 28s
run: nginx: (pid 2439) 1s; run: log: (pid 1990) 27s
run: node-exporter: (pid 1963) 28s; run: log: (pid 1962) 28s
run: postgres-exporter: (pid 1989) 27s; run: log: (pid 1988) 27s
run: postgresql: (pid 1945) 28s; run: log: (pid 1944) 28s
run: prometheus: (pid 1973) 28s; run: log: (pid 1972) 28s
run: puma: (pid 1968) 28s; run: log: (pid 1966) 28s
run: redis: (pid 1952) 28s; run: log: (pid 1951) 28s
run: redis-exporter: (pid 1971) 28s; run: log: (pid 1964) 28s
run: sidekiq: (pid 1969) 28s; run: log: (pid 1967) 28s
部署分析：
- 依赖postgres
- 依赖redis
使用k8s部署：
- 准备secret文件
cat > gitlab-secret.txt <<EOF
postgres.user.root=root
postgres.pwd.root=1qaz2wsx
EOF
$ kubectl -n jenkins create secret generic gitlab-secret --from-env-file=gitlab-secret.txt
- 部署postgres
注意点：
- 使用secret来引用账户密码
cat > postgres.yaml <<EOF
apiVersion: v1
kind: Service
metadata:
name: postgres
labels:
app: postgres
namespace: jenkins
spec:
ports:
- name: server
port: 5432
targetPort: 5432
protocol: TCP
selector:
app: postgres
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
name: postgredb
namespace: jenkins
spec:
accessModes:
- ReadWriteOnce
storageClassName: nfs
resources:
requests:
storage: 200Gi
---
apiVersion: apps/v1
kind: Deployment
metadata:
namespace: jenkins
name: postgres
labels:
app: postgres
spec:
replicas: 1
selector:
matchLabels:
app: postgres
template:
metadata:
labels:
app: postgres
spec:
tolerations:
- operator: "Exists"
containers:
- name: postgres
image: postgres:11.4
imagePullPolicy: "IfNotPresent"
ports:
- containerPort: 5432
env:
- name: POSTGRES_USER #PostgreSQL 用户名
valueFrom:
secretKeyRef:
name: gitlab-secret
key: postgres.user.root
- name: POSTGRES_PASSWORD #PostgreSQL 密码
valueFrom:
secretKeyRef:
name: gitlab-secret
key: postgres.pwd.root
resources:
limits:
cpu: 1000m
memory: 2048Mi
requests:
cpu: 200m
memory: 100Mi
volumeMounts:
- mountPath: /var/lib/postgresql/data
name: postgredb
volumes:
- name: postgredb
persistentVolumeClaim:
claimName: postgredb
EOF
# 实验环境资源调整
resources:
limits:
cpu: 200m
memory: 256Mi
requests:
cpu: 50m
memory: 100Mi
#创建postgres
$ kubectl create -f postgres.yaml
# 创建数据库gitlab,为后面部署gitlab组件使用
$ kubectl -n jenkins exec -ti postgres-7ff9b49f4c-nt8zh -- bash
root@postgres-7ff9b49f4c-nt8zh:/# psql
root=# create database gitlab;
CREATE DATABASE
- 部署redis
cat > redis.yaml <<EOF
apiVersion: v1
kind: Service
metadata:
name: redis
labels:
app: redis
namespace: jenkins
spec:
ports:
- name: server
port: 6379
targetPort: 6379
protocol: TCP
selector:
app: redis
---
apiVersion: apps/v1
kind: Deployment
metadata:
namespace: jenkins
name: redis
labels:
app: redis
spec:
replicas: 1
selector:
matchLabels:
app: redis
template:
metadata:
labels:
app: redis
spec:
tolerations:
- operator: "Exists"
containers:
- name: redis
image: sameersbn/redis:4.0.9-2
imagePullPolicy: "IfNotPresent"
ports:
- containerPort: 6379
resources:
limits:
cpu: 1000m
memory: 2048Mi
requests:
cpu: 50m
memory: 100Mi
EOF
# 实验环境资源调整
resources:
limits:
cpu: 200m
memory: 256Mi
requests:
cpu: 50m
memory: 50Mi
# 创建
$ kubectl create -f redis.yaml
- 部署gitlab
注意点：
- 使用ingress暴漏服务
- 添加annotation，指定nginx端上传大小限制，否则推送代码时会默认被限制1m大小，相当于给nginx设置client_max_body_size的限制大小
- 使用服务发现地址来访问postgres和redis
- 在secret中引用数据库账户和密码
- 数据库名称为gitlab
# kubectl -n jenkins get po
# kubectl -n jenkins logs -f postgres-xxxx
# kubectl -n jenkins exec -ti postgres-xxx -- bash
---# psql
---# create database gitlab;
---# \l
---# exit
cat > gitlab.yaml <<EOF
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: gitlab
namespace: jenkins
annotations:
nginx.ingress.kubernetes.io/proxy-body-size: "50m"
spec:
rules:
- host: gitlab.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: gitlab
port:
number: 80
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
name: gitlab
namespace: jenkins
spec:
accessModes:
- ReadWriteOnce
storageClassName: nfs
resources:
requests:
storage: 200Gi
---
apiVersion: v1
kind: Service
metadata:
name: gitlab
labels:
app: gitlab
namespace: jenkins
spec:
ports:
- name: server
port: 80
targetPort: 80
protocol: TCP
selector:
app: gitlab
---
apiVersion: apps/v1
kind: Deployment
metadata:
namespace: jenkins
name: gitlab
labels:
app: gitlab
spec:
replicas: 1
selector:
matchLabels:
app: gitlab
template:
metadata:
labels:
app: gitlab
spec:
tolerations:
- operator: "Exists"
containers:
- name: gitlab
image: sameersbn/gitlab:13.2.2
imagePullPolicy: "IfNotPresent"
env:
- name: GITLAB_HOST
value: "gitlab.luffy.com"
- name: GITLAB_PORT
value: "80"
- name: GITLAB_SECRETS_DB_KEY_BASE
value: "long-and-random-alpha-numeric-string"
- name: GITLAB_SECRETS_DB_KEY_BASE
value: "long-and-random-alpha-numeric-string"
- name: GITLAB_SECRETS_SECRET_KEY_BASE
value: "long-and-random-alpha-numeric-string"
- name: GITLAB_SECRETS_OTP_KEY_BASE
value: "long-and-random-alpha-numeric-string"
- name: DB_HOST
value: "postgres"
- name: DB_NAME
value: "gitlab"
- name: DB_USER
valueFrom:
secretKeyRef:
name: gitlab-secret
key: postgres.user.root
- name: DB_PASS
valueFrom:
secretKeyRef:
name: gitlab-secret
key: postgres.pwd.root
- name: REDIS_HOST
value: "redis"
- name: REDIS_PORT
value: "6379"
ports:
- containerPort: 80
resources:
limits:
cpu: 2000m
memory: 2048Mi
requests:
cpu: 800m
memory: 500Mi
volumeMounts:
- mountPath: /home/git/data
name: data
volumes:
- name: data
persistentVolumeClaim:
claimName: gitlab
EOF
# 实验环境可以适当给小资源
resources:
limits:
cpu: 1000m
memory: 2048Mi #这里要给2G 不然网页反应慢
requests:
cpu: 800m
memory: 500Mi
# 添加指定节点
spec: #定位
nodeSelector: # 使用节点选择器将Pod调度到指定label的节点
component: gitlab
## 为节点打标签 在master上执行就可以
$ kubectl label node k8s-slave2 component=gitlab
--------------------
# 创建
$ kubectl create -f gitlab.yaml
# kubectl -n jenkins get po
# kubectl -n jenkins logs -f gitlab-xxx
配置hosts解析：
设置root密码
访问http://gitlab.luffy.com，设置管理员密码
配置k8s-master节点的hosts
myblog项目推送到gitlab
# gitlab 创建一个组叫luffy。 luffy组里再创建一个项目myblog
[root@k8s-master jenkins]# git clone https://gitee.com/chengkanghua/python-demo.git
cd python-demo
cat > Dockerfile <<\EOF
FROM centos:centos7.5.1804
LABEL maintainer="inspur_lyx@hotmail.com"
ENV LANG en_US.UTF-8
ENV LC_ALL en_US.UTF-8
RUN curl -so /etc/yum.repos.d/Centos-7.repo http://mirrors.aliyun.com/repo/Centos-7.repo && rpm -Uvh http://nginx.org/packages/centos/7/noarch/RPMS/nginx-release-centos-7-0.el7.ngx.noarch.rpm
RUN yum install -y python36 python3-devel gcc pcre-devel zlib-devel make net-tools nginx
WORKDIR /opt/myblog
COPY . .
COPY myblog.conf /etc/nginx
RUN pip3 install -i http://mirrors.aliyun.com/pypi/simple/ --trusted-host mirrors.aliyun.com -r requirements.txt
RUN chmod +x run.sh && rm -rf ~/.cache/pip
EXPOSE 8002
CMD ["./run.sh"]
EOF
[root@k8s-master python-demo]# git config --global user.email "chengkanghua@foxmail.com"
[root@k8s-master python-demo]# git config --global user.name "chengkanghua"
[root@k8s-master python-demo]# git add Dockerfile
[root@k8s-master python-demo]# git commit -m "add Dockerfile"
[root@k8s-master python-demo]# git remote rename origin old-origin
[root@k8s-master python-demo]# git remote add origin http://gitlab.luffy.com/luffy/myblog.git
[root@k8s-master python-demo]# git push -u origin --all
钉钉推送
-
配置机器人
-
试验发送消息
curl 'https://oapi.dingtalk.com/robot/send?access_token=3aa2d8eb89197163554b33e3efe9af77e0f427b94b66bd6c5c1ec60dbaca1cd6' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text","text": {"content": "我就是我, 是不一样的烟火"}}'
#钉钉群 设置 --》 智能群助手 -》机器人管理---》 自定义
https://oapi.dingtalk.com/robot/send?access_token=3aa2d8eb89197163554b33e3efe9af77e0f427b94b66bd6c5c1ec60dbaca1cd6
演示过程¶
流程示意图：
- 安装gitlab plugin
插件中心搜索并安装gitlab，直接安装即可

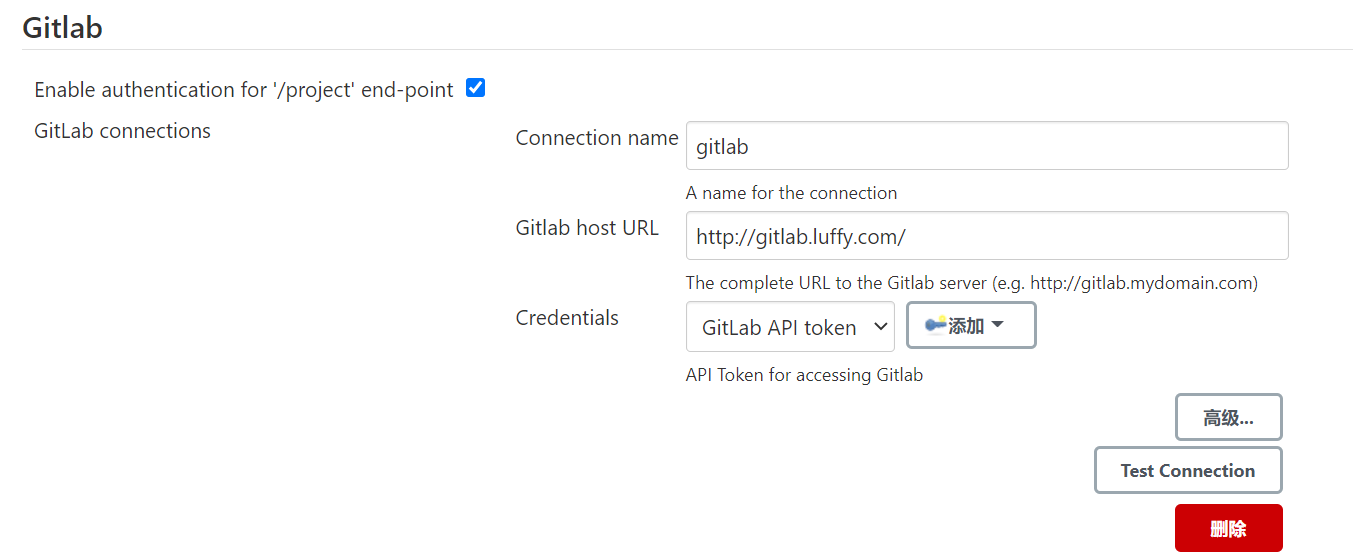

- 配置Gitlab
系统管理->系统配置->Gitlab，其中的API Token，需要从下个步骤中获取
- 获取AccessToken
登录gitlab，选择user->Settings->access tokens新建一个访问token
name： jenkins 过期时间不选 获得一个这样的token：obwV4UxESTB8ct7cQZAU
jenkins 添加凭据。类型gitlab api token。 粘贴token。id写gitlab-api-token
- 配置host解析
由于我们的Jenkins和gitlab域名是本地解析，因此需要让gitlab和Jenkins服务可以解析到对方的域名。两种方式：
-
在容器内配置hosts
-
配置coredns的静态解析.
kubectl -n kube-system edit cm coredns
- 创建自由风格项目。name： free-demo
- gitlab connection 选择为刚创建的gitlab
- 源码管理选择Git，填项项目地址
- 新建一个 Credentials 认证，使用用户名密码方式，配置gitlab的用户和密码. Id:gitlab_user
- 构建触发器选择 Build when a change is pushed to GitLab
- 高级–》点击 Generate 生成一个Secret token
- 保存
- 到gitlab配置webhook
- 进入项目下settings->Webhooks
- URL： http://gitlab.luffy.com/luffy/myblog/hooks
- Secret Token 填入在Jenkins端生成的token
- 点击 Add webhook
- test push events，报错：Requests to the local network are not allowed
- 设置gitlab允许向本地网络发送webhook请求
访问 Admin Aera -> Settings -> Network ，展开Outbound requests //http://gitlab.luffy.com/admin/application_settings/network

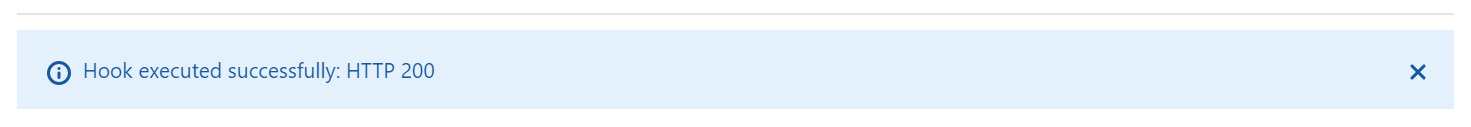

Collapse，勾选第一项即可。再次test push events，成功。
- 配置free项目，增加构建步骤，执行shell，将发送钉钉消息的shell保存
curl 'https://oapi.dingtalk.com/robot/send?access_token=740b792c8b2a02d4ead9826263b562c36e8e30d9d15bc5b9de1712fa7d469744' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text","text": {"content": "我就是我, 是不一样的烟火"}}'
- 提交代码到gitlab仓库，查看构建是否自动执行
[root@k8s-slave1 ~]# git clone http://gitlab.luffy.com/luffy/myblog.git
[root@k8s-slave1 ~]# cd myblog/
[root@k8s-slave1 myblog]# git config --global user.email "chengkanghua@foxmail.com"
[root@k8s-slave1 myblog]# git config --global user.name "chengkanghua"
[root@k8s-slave1 myblog]# git config --global push.default simple #低版本git才会提示
[root@k8s-slave1 myblog]# sed -i "s#我的博客列表#我的博客列表1#g" blog/templates/index.html
[root@k8s-slave1 myblog]# git status
[root@k8s-slave1 myblog]# git add .
[root@k8s-slave1 myblog]# git commit -m "modify"
[root@k8s-slave1 myblog]# git push
Master-Slave模式¶
Master-Slaves（agent）模式¶
上面演示的任务，默认都是在master节点执行的，多个任务都在master节点执行，对master节点的性能会造成一定影响，如何将任务分散到不同的节点，做成多slave的方式？

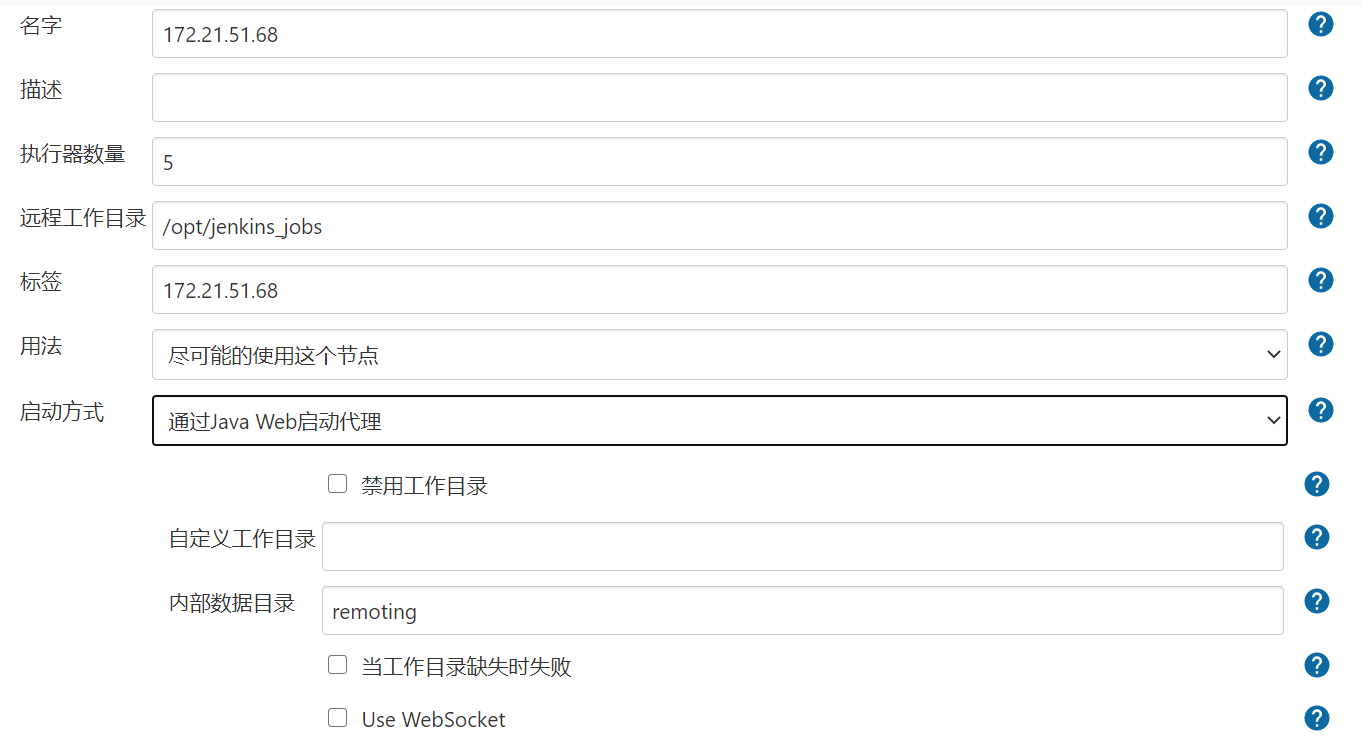

- 添加slave节点
- 系统管理 -> 节点管理 -> 新建节点
- 比如添加172.21.51.68，选择固定节点，保存
- 远程工作目录/opt/jenkins_jobs
- 标签为任务选择节点的依据，如172.21.51.68
- 启动方式选择通过java web启动代理，代理是运行jar包，通过JNLP（是一种允许客户端启动托管在远程Web服务器上的应用程序的协议 ）启动连接到master节点服务中
- 执行java命令启动agent服务
## 登录172.21.51.68，下载agent.jar 配置好host
# echo '10.211.55.25 jenkins.luffy.com gitlab.luffy.com/' >> /etc/hosts
#提前安装好 openjdk 与 jenkins-master一样版本 和git
# yum search openjdk
$ yum install -y java-11-openjdk.x86_64 git
git config --global user.email "chengkanghua@foxmail.com"
git config --global user.name "chengkanghua"
git config --global push.default simple #低版本git才会提示
## 再次回到68节点
$ wget http://jenkins.luffy.com/jnlpJars/agent.jar
# echo 04d5a1ba3e76b016bb1ee1589bdde3b934b4a4777f3b931c92ec95d11e7acc68 > secret-file
# java -jar agent.jar -jnlpUrl http://jenkins.luffy.com/computer/10%2E211%2E55%2E27/jenkins-agent.jnlp -secret @secret-file -workDir "/opt/jenkins"
...
INFO: Remoting server accepts the following protocols: [JNLP4-connect, Ping]
Apr 01, 2020 7:03:51 PM hudson.remoting.jnlp.Main$CuiListener status
INFO: Agent discovery successful
Agent address: 10.99.204.208
Agent port: 50000
Identity: e4:46:3a:de:86:24:8e:15:09:13:3d:a7:4e:07:04:37
Apr 01, 2020 7:03:51 PM hudson.remoting.jnlp.Main$CuiListener status
INFO: Handshaking
Apr 01, 2020 7:03:51 PM hudson.remoting.jnlp.Main$CuiListener status
INFO: Connecting to 10.99.204.208:50000
Apr 01, 2020 7:03:51 PM hudson.remoting.jnlp.Main$CuiListener status
INFO: Trying protocol: JNLP4-connect
Apr 01, 2020 7:04:02 PM hudson.remoting.jnlp.Main$CuiListener status
INFO: Remote identity confirmed: e4:46:3a:de:86:24:8e:15:09:13:3d:a7:4e:07:04:37
Apr 01, 2020 7:04:03 PM hudson.remoting.jnlp.Main$CuiListener status
INFO: Connected
-----------------------------
[root@k8s-master jenkins]# kubectl -n jenkins get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
gitlab ClusterIP 10.99.113.206 <none> 80/TCP 8h
jenkins ClusterIP 10.111.25.1 <none> 8080/TCP,50000/TCP 13h #这个地址的50000端口
postgres ClusterIP 10.110.21.76 <none> 5432/TCP 9h
redis ClusterIP 10.102.178.186 <none> 6379/TCP 9h
若出现如下错误:
SEVERE: http://jenkins.luffy.com/ provided port:50000 is not reachable
java.io.IOException: http://jenkins.luffy.com/ provided port:50000 is not reachable
at org.jenkinsci.remoting.engine.JnlpAgentEndpointResolver.resolve(JnlpAgentEndpointResolver.java:311)
at hudson.remoting.Engine.innerRun(Engine.java:689)
at hudson.remoting.Engine.run(Engine.java:514)

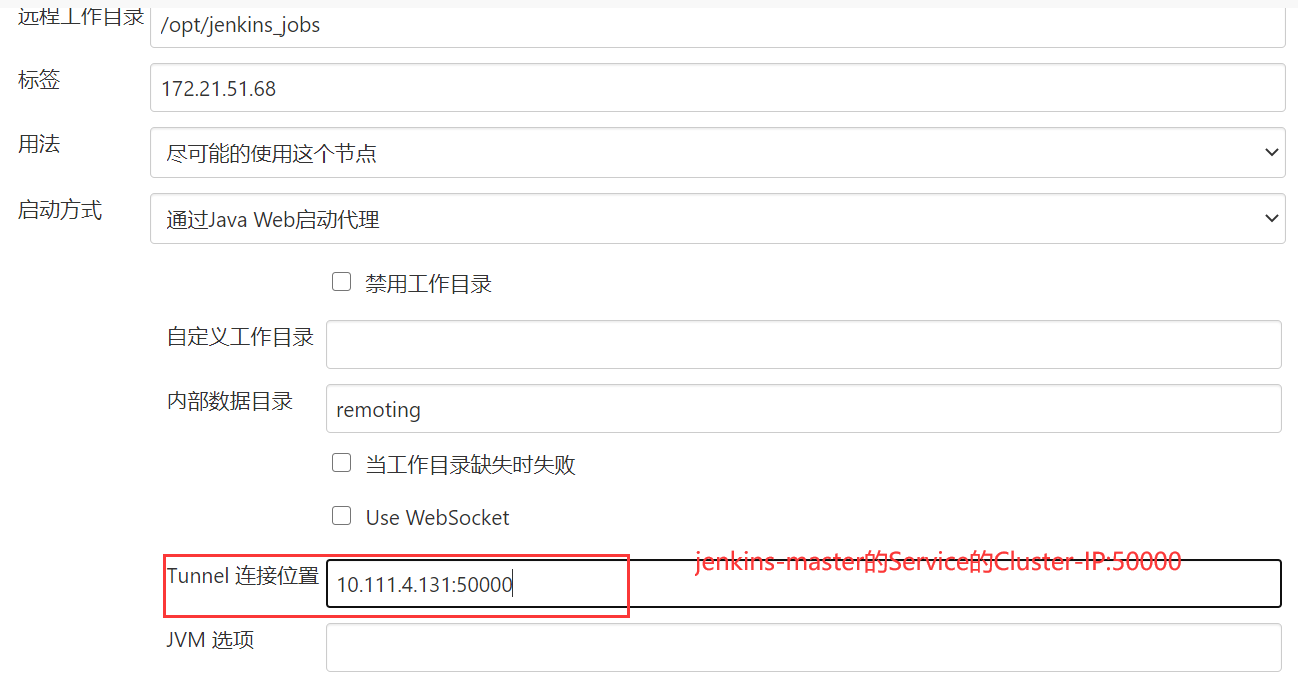

可以选择： 配置从节点 -> 高级 -> Tunnel连接位置，参考下图进行设置:

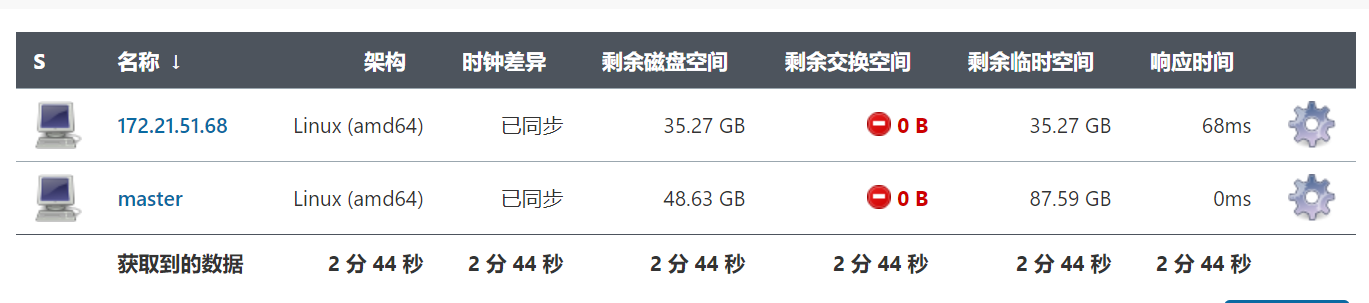

- 查看Jenkins节点列表，新节点已经处于可用状态
- 测试使用新节点执行任务
-
配置free项目
-
限制项目的运行节点 ，标签表达式选择172.21.51.68
-
立即构建
-
查看构建日志
Started by user admin Running as SYSTEM Building remotely on 10.211.55.27 in workspace /opt/jenkins/workspace/free-demo The recommended git tool is: NONE using credential gitlab_user Cloning the remote Git repository Cloning repository http://gitlab.luffy.com/luffy/myblog.git > git init /opt/jenkins/workspace/free-demo # timeout=10 ...
定制化Jenkins容器¶
Jenkins定制化容器¶
由于每次新部署Jenkins环境，均需要安装很多必要的插件，因此考虑把插件提前做到镜像中
Dockerfile
FROM jenkinsci/blueocean:1.25.2
LABEL maintainer="inspur_lyx@hotmail.com"
ENV JENKINS_UC https://updates.jenkins-zh.cn
ENV JENKINS_UC_DOWNLOAD https://mirrors.tuna.tsinghua.edu.cn/jenkins
ENV JENKINS_OPTS="-Dhudson.model.UpdateCenter.updateCenterUrl=https://updates.jenkins-zh.cn/update-center.json"
ENV JENKINS_OPTS="-Djenkins.install.runSetupWizard=false"
## 用最新的插件列表文件替换默认插件文件
COPY plugins.txt /usr/share/jenkins/ref/
## 执行插件安装
RUN /usr/local/bin/install-plugins.sh < /usr/share/jenkins/ref/plugins.txt
plugins.txt
ace-editor:1.1
allure-jenkins-plugin:2.28.1
ant:1.10
antisamy-markup-formatter:1.6
apache-httpcomponents-client-4-api:4.5.10-1.0
authentication-tokens:1.3
...
get_plugin.sh #通过这个脚本获取plugins.txt
admin:123456@localhost 需要替换成Jenkins的用户名、密码及访问地址
#!/usr/bin/env bash
curl -sSL "http://admin:123@jenkins.luffy.com/pluginManager/api/xml?depth=1&xpath=/*/*/shortName|/*/*/version&wrapper=plugins" | perl -pe 's/.*?<shortName>([\w-]+).*?<version>([^<]+)()(<\/\w+>)+/\1:\2\n/g'|sed 's/ /:/' > plugins.txt
## 执行构建，定制jenkins容器
$ docker build . -t 172.21.51.143:5000/jenkins:v20200414 -f Dockerfile
$ docker push 172.21.51.143:5000/jenkins:v20200414
至此，我们可以使用定制化的镜像启动jenkins服务
## 删掉当前服务
$ kubectl delete -f jenkins-all.yaml
## 删掉已挂载的数据
$ rm -rf /var/jenkins_home
## 替换使用定制化镜像
$ sed -i 's#jenkinsci/blueocean#172.21.51.143:5000/jenkins:v20200404#g' jenkins-all.yaml
## 重新创建服务
$ kubectl create -f jenkins-all.yaml
本章小结¶
自由风格项目弊端：
- 任务的完成需要在Jenkins端维护大量的配置
- 没法做版本控制
- 可读性、可移植性很差，不够优雅
流水线语法¶
流水线入门¶

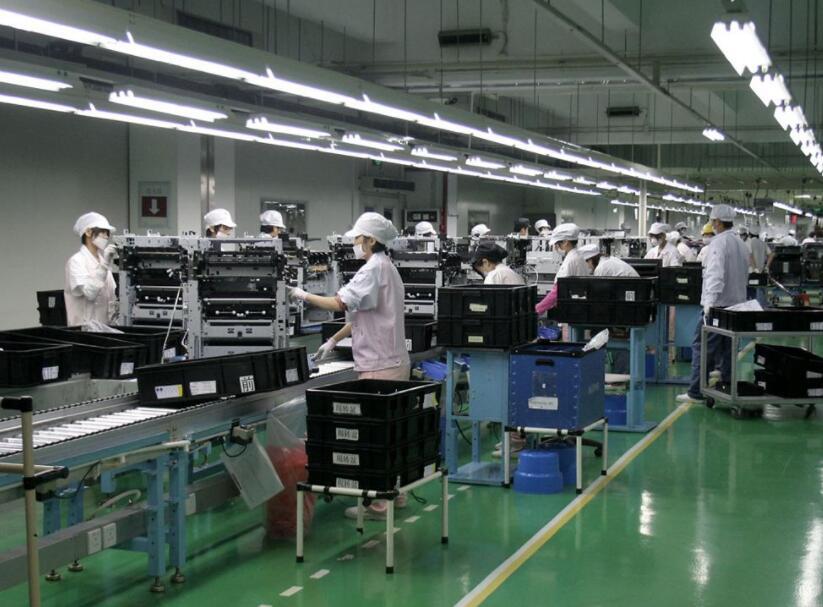

为什么叫做流水线，和工厂产品的生产线类似，pipeline是从源码到发布到线上环境。关于流水线，需要知道的几个点：
- 重要的功能插件，帮助Jenkins定义了一套工作流框架；
- Pipeline 的实现方式是一套 Groovy DSL（ 领域专用语言 ），所有的发布流程都可以表述为一段 Groovy 脚本；
- 将WebUI上需要定义的任务，以脚本代码的方式表述出来；
- 帮助jenkins实现持续集成CI（Continue Integration）和持续部署CD（Continue Deliver）的重要手段；
流水线基础语法¶
两种语法类型：
- Scripted Pipeline，脚本式流水线，最初支持的类型
- Declarative Pipeline，声明式流水线，为Pipeline plugin在2.5版本之后新增的一种脚本类型，后续Open Blue Ocean所支持的类型。与原先的Scripted Pipeline一样，都可以用来编写脚本。Declarative Pipeline 是后续Open Blue Ocean所支持的类型，写法简单，支持内嵌Scripted Pipeline代码
为与BlueOcean脚本编辑器兼容，通常建议使用Declarative Pipeline的方式进行编写,从jenkins社区的动向来看，很明显这种语法结构也会是未来的趋势。
脚本示例¶
pipeline {
agent {label '172.21.51.68'}
environment {
PROJECT = 'myblog'
}
stages {
stage('Checkout') {
steps {
checkout scm
}
}
stage('Build') {
steps {
sh 'make'
}
}
stage('Test'){
steps {
sh 'make check'
junit 'reports/**/*.xml'
}
}
stage('Deploy') {
steps {
sh 'make publish'
}
}
}
post {
success {
echo 'Congratulations!'
}
failure {
echo 'Oh no!'
}
always {
echo 'I will always say Hello again!'
}
}
}
脚本解释：¶
-
checkout步骤为检出代码;scm是一个特殊变量，指示checkout步骤克隆触发此Pipeline运行的特定修订 -
agent：指明使用哪个agent节点来执行任务，定义于pipeline顶层或者stage内部
-
any，可以使用任意可用的agent来执行
-
label，在提供了标签的 Jenkins 环境中可用的代理上执行流水线或阶段。 例如:
agent { label 'my-defined-label' }，最常见的使用方式 -
none，当在
pipeline块的顶部没有全局代理， 该参数将会被分配到整个流水线的运行中并且每个stage部分都需要包含他自己的agent部分。比如:agent none -
docker， 使用给定的容器执行流水线或阶段。 在指定的节点中，通过运行容器来执行任务
-
options: 允许从流水线内部配置特定于流水线的选项。
-
buildDiscarder , 为最近的流水线运行的特定数量保存组件和控制台输出。例如:
options { buildDiscarder(logRotator(numToKeepStr: '10')) } - disableConcurrentBuilds ,不允许同时执行流水线。 可被用来防止同时访问共享资源等。 例如:
options { disableConcurrentBuilds() } - timeout ,设置流水线运行的超时时间, 在此之后，Jenkins将中止流水线。例如:
options { timeout(time: 1, unit: 'HOURS') } -
retry，在失败时, 重新尝试整个流水线的指定次数。 For example:
options { retry(3) } -
environment: 指令制定一个 键-值对序列，该序列将被定义为所有步骤的环境变量
-
stages: 包含一系列一个或多个 stage指令,
stages部分是流水线描述的大部分"work" 的位置。 建议stages至少包含一个 stage 指令用于连续交付过程的每个离散部分,比如构建, 测试, 和部署。
-
steps: 在给定的
stage指令中执行的定义了一系列的一个或多个steps。 -
post: 定义一个或多个steps ，这些阶段根据流水线或阶段的完成情况而运行
post支持以下 post-condition 块中的其中之一:always,changed,failure,success,unstable, 和aborted。 -
always, 无论流水线或阶段的完成状态如何，都允许在
post部分运行该步骤 - changed, 当前流水线或阶段的完成状态与它之前的运行不同时，才允许在
post部分运行该步骤 - failure, 当前流水线或阶段的完成状态为"failure"，才允许在
post部分运行该步骤, 通常web UI是红色 - success, 当前流水线或阶段的完成状态为"success"，才允许在
post部分运行该步骤, 通常web UI是蓝色或绿色 - unstable, 当前流水线或阶段的完成状态为"unstable"，才允许在
post部分运行该步骤, 通常由于测试失败,代码违规等造成。通常web UI是黄色 - aborted， 只有当前流水线或阶段的完成状态为"aborted"，才允许在
post部分运行该步骤, 通常由于流水线被手动的aborted。通常web UI是灰色
创建pipeline示意：
新建任务 -> 流水线
jenkins/pipelines/p1.yaml
pipeline {
agent {label '172.21.51.68'}
environment {
PROJECT = 'myblog'
}
stages {
stage('printenv') {
steps {
echo 'Hello World'
sh 'printenv'
}
}
stage('check') {
steps {
checkout([$class: 'GitSCM', branches: [[name: '*/master']], doGenerateSubmoduleConfigurations: false, extensions: [], submoduleCfg: [], userRemoteConfigs: [[credentialsId: 'gitlab-user', url: 'http://gitlab.luffy.com/root/myblog.git']]])
}
}
stage('build-image') {
steps {
sh 'docker build . -t myblog:latest -f Dockerfile'
}
}
stage('send-msg') {
steps {
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=4778abd23dbdbaf66fc6f413e6ab9c0103a039b0054201344a22a5692cdcc54e' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text",
"text": {
"content": "我就是我, 是不一样的烟火"
}
}'
"""
}
}
}
}
-------------------------------------------------自己的
jenkins/pipelines/p1.yaml
pipeline {
agent {label '10.211.55.27'}
environment {
PROJECT = 'myblog'
}
stages {
stage('printenv') {
steps {
echo 'Hello World'
sh 'printenv'
}
}
stage('check') {
steps {
checkout([$class: 'GitSCM', branches: [[name: '*/master']], extensions: [], userRemoteConfigs: [[credentialsId: 'gitlab_user', url: 'http://gitlab.luffy.com/luffy/myblog.git']]])
}
}
stage('build-image') {
steps {
sh 'docker build . -t myblog:latest -f Dockerfile'
}
}
stage('send-msg') {
steps {
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=740b792c8b2a02d4ead9826263b562c36e8e30d9d15bc5b9de1712fa7d469744' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text","text": {"content": "我就是我, 是不一样的烟火"}}'
"""
}
}
}
}
点击“立即构建”，同样的，我们可以配置触发器，使用webhook的方式接收项目的push事件，
- 构建触发器选择 Build when a change is pushed to GitLab.
- 生成 Secret token
- 配置gitlab，创建webhook，发送test push events测试
Blue Ocean:¶
我们需要知道的几点：
- 是一个插件， 旨在为Pipeline提供丰富的体验 ；
- 连续交付（CD）Pipeline的复杂可视化，允许快速和直观地了解Pipeline的状态；
- 目前支持的类型仅针对于Pipeline，尚不能替代Jenkins 经典版UI
思考：
- 每个项目都把大量的pipeline脚本写在Jenkins端，对于谁去维护及维护成本是一个问题
- 没法做版本控制
Jenkinsfile实践¶
Jenkinsflie¶
Jenkins Pipeline 提供了一套可扩展的工具，用于将“简单到复杂”的交付流程实现为“持续交付即代码”。Jenkins Pipeline 的定义通常被写入到一个文本文件（称为 Jenkinsfile ）中，该文件可以被放入项目的源代码控制库中。
演示1：使用Jenkinsfile管理pipeline¶
- 在项目中新建Jenkinsfile文件，拷贝已有script内容
- 配置pipeline任务，流水线定义为Pipeline Script from SCM
- 执行push 代码测试
Jenkinsfile:
pipeline {
agent {label '10.211.55.27'}
environment {
PROJECT = 'myblog'
}
stages {
stage('printenv') {
steps {
echo 'Hello World'
sh 'printenv'
}
}
stage('check') {
steps {
checkout([$class: 'GitSCM', branches: [[name: '*/master']], extensions: [], userRemoteConfigs: [[credentialsId: 'gitlab_user', url: 'http://gitlab.luffy.com/luffy/myblog.git']]])
}
}
stage('build-image') {
steps {
sh 'docker build . -t myblog:latest -f Dockerfile'
}
}
stage('send-msg') {
steps {
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=740b792c8b2a02d4ead9826263b562c36e8e30d9d15bc5b9de1712fa7d469744' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text","text": {"content": "我就是我, 是不一样的烟火"}}'
"""
}
}
}
}
操作记录
[root@k8s-slave1 ~]# cd myblog/
[root@k8s-slave1 myblog]# vim Jenkinsfile
[root@k8s-slave1 myblog]# git add .
[root@k8s-slave1 myblog]# git commit -m "add Jenkinsfile"
[root@k8s-slave1 myblog]# git push
演示2：优化及丰富流水线内容¶
- 优化代码检出阶段
由于目前已经配置了使用git仓库地址，且使用SCM来检测项目，因此代码检出阶段完全没有必要再去指定一次
-
构建镜像的tag使用git的commit id
-
增加post阶段的消息通知，丰富通知内容
-
配置webhook，实现myblog代码推送后，触发Jenkinsfile任务执行
pipeline {
agent { label '10.211.55.27'}
stages {
stage('printenv') {
steps {
echo 'Hello World'
sh 'printenv'
}
}
stage('check') {
steps {
checkout scm
}
}
stage('build-image') {
steps {
retry(2) { sh 'docker build . -t myblog:${GIT_COMMIT}'}
}
}
}
post {
success {
echo 'Congratulations!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=740b792c8b2a02d4ead9826263b562c36e8e30d9d15bc5b9de1712fa7d469744' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text",
"text": {
"content": "😄👍构建成功👍😄\n 关键字：luffy\n 项目名称: ${JOB_BASE_NAME}\n Commit Id: ${GIT_COMMIT}\n 构建地址：${RUN_DISPLAY_URL}"
}
}'
"""
}
failure {
echo 'Oh no!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=740b792c8b2a02d4ead9826263b562c36e8e30d9d15bc5b9de1712fa7d469744 ' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text",
"text": {
"content": "😖❌构建失败❌😖\n 关键字：luffy\n 项目名称: ${JOB_BASE_NAME}\n Commit Id: ${GIT_COMMIT}\n 构建地址：${RUN_DISPLAY_URL}"
}
}'
"""
}
always {
echo 'I will always say Hello again!'
}
}
}
操作记录
[root@k8s-slave1 myblog]# vim Jenkinsfile
[root@k8s-slave1 myblog]# git commit -am "modify" #只是修改了文件没有新增文件，可以不用git add
[root@k8s-slave1 myblog]# git push
演示3：使用k8s部署服务¶
-
新建manifests目录，将k8s所需的文件放到manifests目录中
-
将镜像地址改成模板，在pipeline中使用新构建的镜像进行替换
-
执行kubectl apply -f mainfests应用更改，需要配置kubectl认证
$ scp -r k8s-master:/root/.kube /root
------
# 给jenkins构建服务器授权kubectl 创建项目
[root@k8s-slave2 ~]# mkdir .kube
# 将master上的授权文件复制到slave2上
[root@k8s-master jenkins]# scp ~/.kube/config root@10.211.55.27:/root/.kube/
pipeline {
agent { label '10.211.55.27'}
environment {
IMAGE_REPO = "10.211.55.27:5000/myblog"
}
stages {
stage('printenv') {
steps {
echo 'Hello World'
sh 'printenv'
}
}
stage('check') {
steps {
checkout scm
}
}
stage('build-image') {
steps {
retry(2) { sh 'docker build . -t ${IMAGE_REPO}:${GIT_COMMIT}'}
}
}
stage('push-image') {
steps {
retry(2) { sh 'docker push ${IMAGE_REPO}:${GIT_COMMIT}'}
}
}
stage('deploy') {
steps {
sh "sed -i 's#{{IMAGE_URL}}#${IMAGE_REPO}:${GIT_COMMIT}#g' manifests/*"
timeout(time: 1, unit: 'MINUTES') {
sh "kubectl apply -f manifests/"
}
}
}
}
post {
success {
echo 'Congratulations!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=740b792c8b2a02d4ead9826263b562c36e8e30d9d15bc5b9de1712fa7d469744' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text",
"text": {
"content": "😄👍构建成功👍😄\n 关键字：myblog\n 项目名称: ${JOB_BASE_NAME}\n Commit Id: ${GIT_COMMIT}\n 构建地址：${RUN_DISPLAY_URL}"
}
}'
"""
}
failure {
echo 'Oh no!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=740b792c8b2a02d4ead9826263b562c36e8e30d9d15bc5b9de1712fa7d469744' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text",
"text": {
"content": "😖❌构建失败❌😖\n 关键字：luffy\n 项目名称: ${JOB_BASE_NAME}\n Commit Id: ${GIT_COMMIT}\n 构建地址：${RUN_DISPLAY_URL}"
}
}'
"""
}
always {
echo 'I will always say Hello again!'
}
}
}
# 在项目目录下 manifests/
[root@k8s-slave1 myblog]# cat manifests/myblog_all.yaml
apiVersion: v1
kind: Secret
metadata:
name: myblog
namespace: luffy
type: Opaque
data:
MYSQL_USER: cm9vdA==
MYSQL_PASSWD: MTIzNDU2
---
apiVersion: v1
kind: ConfigMap
metadata:
name: myblog
namespace: luffy
data:
MYSQL_HOST: "mysql"
MYSQL_PORT: "3306"
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: mysql
namespace: luffy
spec:
replicas: 1
selector:
matchLabels:
app: mysql
template:
metadata:
labels:
app: mysql
spec:
volumes:
- name: mysql-data
hostPath:
path: /opt/mysql/data
nodeSelector:
component: mysql
containers:
- name: mysql
image: mysql:5.7
args:
- --character-set-server=utf8mb4
- --collation-server=utf8mb4_unicode_ci
ports:
- containerPort: 3306
env:
- name: MYSQL_ROOT_PASSWORD
valueFrom:
secretKeyRef:
name: myblog
key: MYSQL_PASSWD
- name: MYSQL_DATABASE
value: "myblog"
resources:
requests:
memory: 100Mi
cpu: 50m
limits:
memory: 500Mi
cpu: 100m
readinessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 5
periodSeconds: 10
livenessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 15
periodSeconds: 20
volumeMounts:
- name: mysql-data
mountPath: /var/lib/mysql
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: myblog
namespace: luffy
spec:
replicas: 1
selector:
matchLabels:
app: myblog
template:
metadata:
labels:
app: myblog
spec:
containers:
- name: myblog
image: {{IMAGE_URL}}
imagePullPolicy: IfNotPresent
env:
- name: MYSQL_HOST
valueFrom:
configMapKeyRef:
name: myblog
key: MYSQL_HOST
- name: MYSQL_PORT
valueFrom:
configMapKeyRef:
name: myblog
key: MYSQL_PORT
- name: MYSQL_USER
valueFrom:
secretKeyRef:
name: myblog
key: MYSQL_USER
- name: MYSQL_PASSWD
valueFrom:
secretKeyRef:
name: myblog
key: MYSQL_PASSWD
ports:
- containerPort: 8002
resources:
requests:
memory: 100Mi
cpu: 50m
limits:
memory: 500Mi
cpu: 100m
livenessProbe:
httpGet:
path: /blog/index/
port: 8002
scheme: HTTP
initialDelaySeconds: 10
periodSeconds: 15
timeoutSeconds: 2
readinessProbe:
httpGet:
path: /blog/index/
port: 8002
scheme: HTTP
initialDelaySeconds: 10
timeoutSeconds: 2
periodSeconds: 15
---
apiVersion: v1
kind: Service
metadata:
name: myblog
namespace: luffy
spec:
ports:
- port: 80
protocol: TCP
targetPort: 8002
selector:
app: myblog
type: ClusterIP
---
apiVersion: v1
kind: Service
metadata:
name: mysql
namespace: luffy
spec:
ports:
- port: 3306
protocol: TCP
targetPort: 3306
selector:
app: mysql
type: ClusterIP
-------第一次运行要做数据迁移
[root@k8s-master deployment]# kubectl -n luffy exec -ti myblog-86d49c54b7-flgqs -- bash
[root@myblog-86d49c54b7-flgqs myblog]# python3 manage.py migrate
# 修改代码提交
[root@k8s-slave1 ~]# cd myblog/
[root@k8s-slave1 myblog]# vim Jenkinsfile
[root@k8s-slave1 myblog]# mkdir manifests
[root@k8s-slave1 myblog]# vim manifests/myblog.dpl.yaml
[root@k8s-slave1 myblog]# cat -A manifests/myblog.dpl.yaml
[root@k8s-slave1 myblog]# git status
[root@k8s-slave1 myblog]# git add .
[root@k8s-slave1 myblog]# git commit -m "k8s-deploy"
[root@k8s-slave1 myblog]# git push
演示4：使用凭据管理敏感信息¶
上述Jenkinsfile中存在的问题是敏感信息使用明文，暴漏在代码中，如何管理流水线中的敏感信息（包含账号密码），之前我们在对接gitlab的时候，需要账号密码，已经使用过凭据来管理这类敏感信息，同样的，我们可以使用凭据来存储钉钉的token信息，那么，创建好凭据后，如何在Jenkinsfile中获取已有凭据的内容？
Jenkins 的声明式流水线语法有一个 credentials() 辅助方法（在environment 指令中使用），它支持 secret 文本，带密码的用户名，以及 secret 文件凭据。
下面的流水线代码片段展示了如何创建一个使用带密码的用户名凭据的环境变量的流水线。
在该示例中，带密码的用户名凭据被分配了环境变量，用来使你的组织或团队以一个公用账户访问 Bitbucket 仓库；这些凭据已在 Jenkins 中配置了凭据 ID jenkins-bitbucket-common-creds。
jenkins配置位置。 http://jenkins.luffy.com/credentials/store/system/domain/_/newCredentials
Dashboard -》 凭据 -》系统 -》 全局凭据 (unrestricted) –>新增凭据
类型： Username with password
范围： 全局
用户名： dingTalk
密码： 钉钉群的机器人token
id： dingTalk
当在 environment 指令中设置凭据环境变量时：
这实际设置了下面的三个环境变量：
BITBUCKET_COMMON_CREDS- 包含一个以冒号分隔的用户名和密码，格式为username:password。BITBUCKET_COMMON_CREDS_USR- 附加的一个仅包含用户名部分的变量。BITBUCKET_COMMON_CREDS_PSW- 附加的一个仅包含密码部分的变量。
pipeline {
agent {
// 此处定义 agent 的细节
}
environment {
//顶层流水线块中使用的 environment 指令将适用于流水线中的所有步骤。
BITBUCKET_COMMON_CREDS = credentials('jenkins-bitbucket-common-creds')
}
stages {
stage('Example stage 1') {
//在一个 stage 中定义的 environment 指令只会将给定的环境变量应用于 stage 中的步骤。
environment {
BITBUCKET_COMMON_CREDS = credentials('another-credential-id')
}
steps {
//
}
}
stage('Example stage 2') {
steps {
//
}
}
}
}
因此对Jenkinsfile做改造：
jenkins/pipelines/p5.yaml
pipeline {
agent { label '10.211.55.27'}
environment {
IMAGE_REPO = "10.211.55.27:5000/myblog"
DINGTALK_CREDS = credentials('dingTalk')
}
stages {
stage('printenv') {
steps {
echo 'Hello World'
sh 'printenv'
}
}
stage('check') {
steps {
checkout scm
}
}
stage('build-image') {
steps {
retry(2) { sh 'docker build . -t ${IMAGE_REPO}:${GIT_COMMIT}'}
}
}
stage('push-image') {
steps {
retry(2) { sh 'docker push ${IMAGE_REPO}:${GIT_COMMIT}'}
}
}
stage('deploy') {
steps {
sh "sed -i 's#{{IMAGE_URL}}#${IMAGE_REPO}:${GIT_COMMIT}#g' manifests/*"
timeout(time: 1, unit: 'MINUTES') {
sh "kubectl apply -f manifests/"
}
}
}
}
post {
success {
echo 'Congratulations!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text",
"text": {
"content": "😄👍构建成功👍😄\n 关键字：luffy\n 项目名称: ${JOB_BASE_NAME}\n Commit Id: ${GIT_COMMIT}\n 构建地址：${RUN_DISPLAY_URL}"
}
}'
"""
}
failure {
echo 'Oh no!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{"msgtype": "text",
"text": {
"content": "😖❌构建失败❌😖\n 关键字：luffy\n 项目名称: ${JOB_BASE_NAME}\n Commit Id: ${GIT_COMMIT}\n 构建地址：${RUN_DISPLAY_URL}"
}
}'
"""
}
always {
echo 'I will always say Hello again!'
}
}
}
本章小结¶
上面我们已经通过Jenkinsfile完成了最简单的项目的构建和部署，那么我们来思考目前的方式：
- 目前都是在项目的单一分支下进行操作，企业内一般会使用feature、develop、release、master等多个分支来管理整个代码提交流程，如何根据不同的分支来做构建？
- 构建视图中如何区分不同的分支?
- 如何不配置webhook的方式实现构建？
- 如何根据不同的分支选择发布到不同的环境(开发、测试、生产)？
多分支流水线实践¶
多分支流水线¶
我们简化一下流程，假如使用develop分支作为开发分支，master分支作为集成测试分支，看一下如何使用多分支流水线来管理。
演示1：多分支流水线的使用¶
- 提交develop分支：
$ git checkout -b develop
$ git push --set-upstream origin develop
# 新增标签 push到仓库
[root@k8s-slave1 myblog]# git checkout master
[root@k8s-slave1 myblog]# git branch
[root@k8s-slave1 myblog]# git tag v1.0
[root@k8s-slave1 myblog]# git push origin v1.0
git tag 相关操作
#查看本地所有tag
git tag
git tag -l
#查看远程所有tag
git ls-remote --tags origin
#两种打标签方式
git tag [tagname]
git tag [tagname] -light
git tag -a [tagname] -m "注释" #a是annotated的缩写，指定标签类型，后附标签。 m制定标签说明
# 切换标签
git checkout [tagname] #切换标签
git show [tagname] #查看标签版本信息
#本地删除
git tag -d [tagname]
#远程仓库删除,注意这里的空格
git push origin :[tagname]
# 标签发布
git push origin [tagname] #将tagname标签提交到服务器
git push origin -tags #将本地标签一次性提交到服务器
-
禁用pipeline项目
-
Jenkins端创建多分支流水线项目 name:multi-branch-myblog - 增加git分支源
-
行为：发现分支 发现标签
-
根据名称过滤（支持正则表达式），develop|master|v.* //符合正则匹配的才会被构建成任务
-
高级克隆，设置浅克隆 设置3
-
扫描 多分支流水线 触发器。时间间隔 1minute
保存后，会自动检索项目中所有存在Jenkinsfile文件的分支和标签，若匹配我们设置的过滤正则表达式，则会添加到多分支的构建视图中。所有添加到视图中的分支和标签，会默认执行一次构建任务。
演示2：美化消息通知内容¶
- 添加构建阶段记录
- 使用markdown格式，添加构建分支消息
jenkins/pipelines/p6.yaml
pipeline {
agent { label '10.211.55.27'}
environment {
IMAGE_REPO = "10.211.55.27:5000/myblog"
DINGTALK_CREDS = credentials('dingTalk')
TAB_STR = "\n \n "
}
stages {
stage('printenv') {
steps {
script{
sh "git log --oneline -n 1 > gitlog.file"
env.GIT_LOG = readFile("gitlog.file").trim()
}
sh 'printenv'
}
}
stage('checkout') {
steps {
checkout scm
script{
env.BUILD_TASKS = env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('build-image') {
steps {
retry(2) { sh 'docker build . -t ${IMAGE_REPO}:${GIT_COMMIT}'}
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('push-image') {
steps {
retry(2) { sh 'docker push ${IMAGE_REPO}:${GIT_COMMIT}'}
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('deploy') {
steps {
sh "sed -i 's#{{IMAGE_URL}}#${IMAGE_REPO}:${GIT_COMMIT}#g' manifests/*"
timeout(time: 1, unit: 'MINUTES') {
sh "kubectl apply -f manifests/"
}
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
}
post {
success {
echo 'Congratulations!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{
"msgtype": "markdown",
"markdown": {
"title":"myblog",
"text": "😄👍 构建成功 👍😄 \n**项目名称**：luffy \n**Git log**: ${GIT_LOG} \n**构建分支**: ${GIT_BRANCH} \n**构建地址**：${RUN_DISPLAY_URL} \n**构建任务**：${BUILD_TASKS}"
}
}'
"""
}
failure {
echo 'Oh no!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{
"msgtype": "markdown",
"markdown": {
"title":"myblog",
"text": "😖❌ 构建失败 ❌😖 \n**项目名称**：luffy \n**Git log**: ${GIT_LOG} \n**构建分支**: ${GIT_BRANCH} \n**构建地址**：${RUN_DISPLAY_URL} \n**构建任务**：${BUILD_TASKS}"
}
}'
"""
}
always {
echo 'I will always say Hello again!'
}
}
}
演示3：通知gitlab构建状态¶
Jenkins端做了构建，可以通过gitlab通过的api将构建状态通知过去，作为开发人员发起Merge Request或者合并Merge Request的依据之一。
注意一定要指定gitLabConnection('gitlab')，不然没法认证到Gitlab端
jenkins/pipelines/p7.yaml
pipeline {
agent { label '10.211.55.27'}
options {
buildDiscarder(logRotator(numToKeepStr: '10'))
disableConcurrentBuilds()
timeout(time: 20, unit: 'MINUTES')
gitLabConnection('gitlab')
}
environment {
IMAGE_REPO = "10.211.55.27:5000/demo/myblog"
DINGTALK_CREDS = credentials('dingTalk')
TAB_STR = "\n \n "
}
stages {
stage('printenv') {
steps {
script{
sh "git log --oneline -n 1 > gitlog.file"
env.GIT_LOG = readFile("gitlog.file").trim()
}
sh 'printenv'
}
}
stage('checkout') {
steps {
checkout scm
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS = env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('build-image') {
steps {
retry(2) { sh 'docker build . -t ${IMAGE_REPO}:${GIT_COMMIT}'}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('push-image') {
steps {
retry(2) { sh 'docker push ${IMAGE_REPO}:${GIT_COMMIT}'}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('deploy') {
steps {
sh "sed -i 's#{{IMAGE_URL}}#${IMAGE_REPO}:${GIT_COMMIT}#g' manifests/*"
timeout(time: 1, unit: 'MINUTES') {
sh "kubectl apply -f manifests/"
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
}
post {
success {
echo 'Congratulations!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{
"msgtype": "markdown",
"markdown": {
"title":"myblog",
"text": "😄👍 构建成功 👍😄 \n**项目名称**：luffy \n**Git log**: ${GIT_LOG} \n**构建分支**: ${BRANCH_NAME} \n**构建地址**：${RUN_DISPLAY_URL} \n**构建任务**：${BUILD_TASKS}"
}
}'
"""
}
failure {
echo 'Oh no!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{
"msgtype": "markdown",
"markdown": {
"title":"myblog",
"text": "😖❌ 构建失败 ❌😖 \n**项目名称**：luffy \n**Git log**: ${GIT_LOG} \n**构建分支**: ${BRANCH_NAME} \n**构建地址**：${RUN_DISPLAY_URL} \n**构建任务**：${BUILD_TASKS}"
}
}'
"""
}
always {
echo 'I will always say Hello again!'
}
}
}
-------------说明
options {
buildDiscarder(logRotator(numToKeepStr: '10')) # 保留最新的10条构建记录
disableConcurrentBuilds() # 不允许并行构建， 要排队构建
timeout(time: 20, unit: 'MINUTES') # 20分钟没构建完就中断
gitLabConnection('gitlab') # 连接gitlab； name是在系统设置里配置的gitlab
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success') #将流水线节点的状态发给gitlab

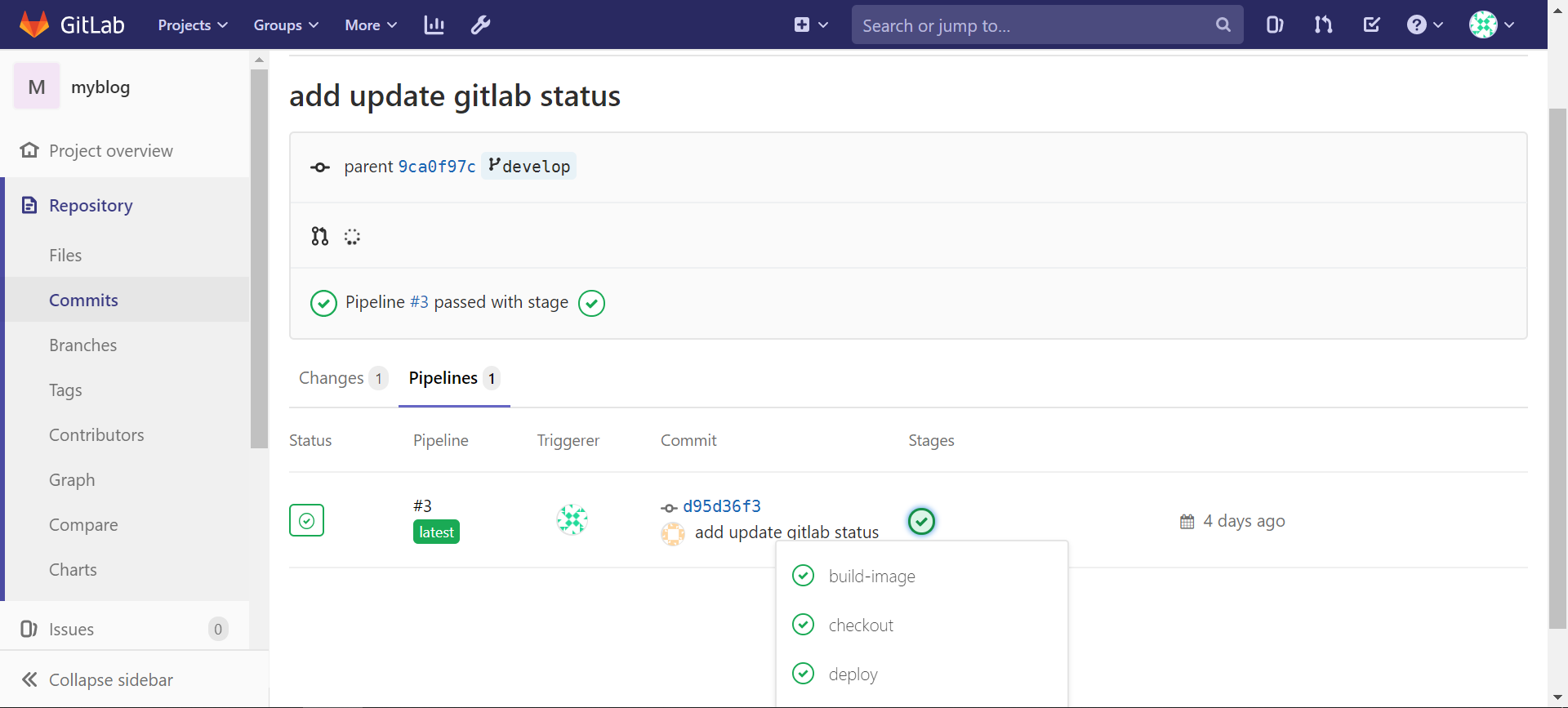

我们可以访问gitlab，然后找到commit记录，查看同步状态

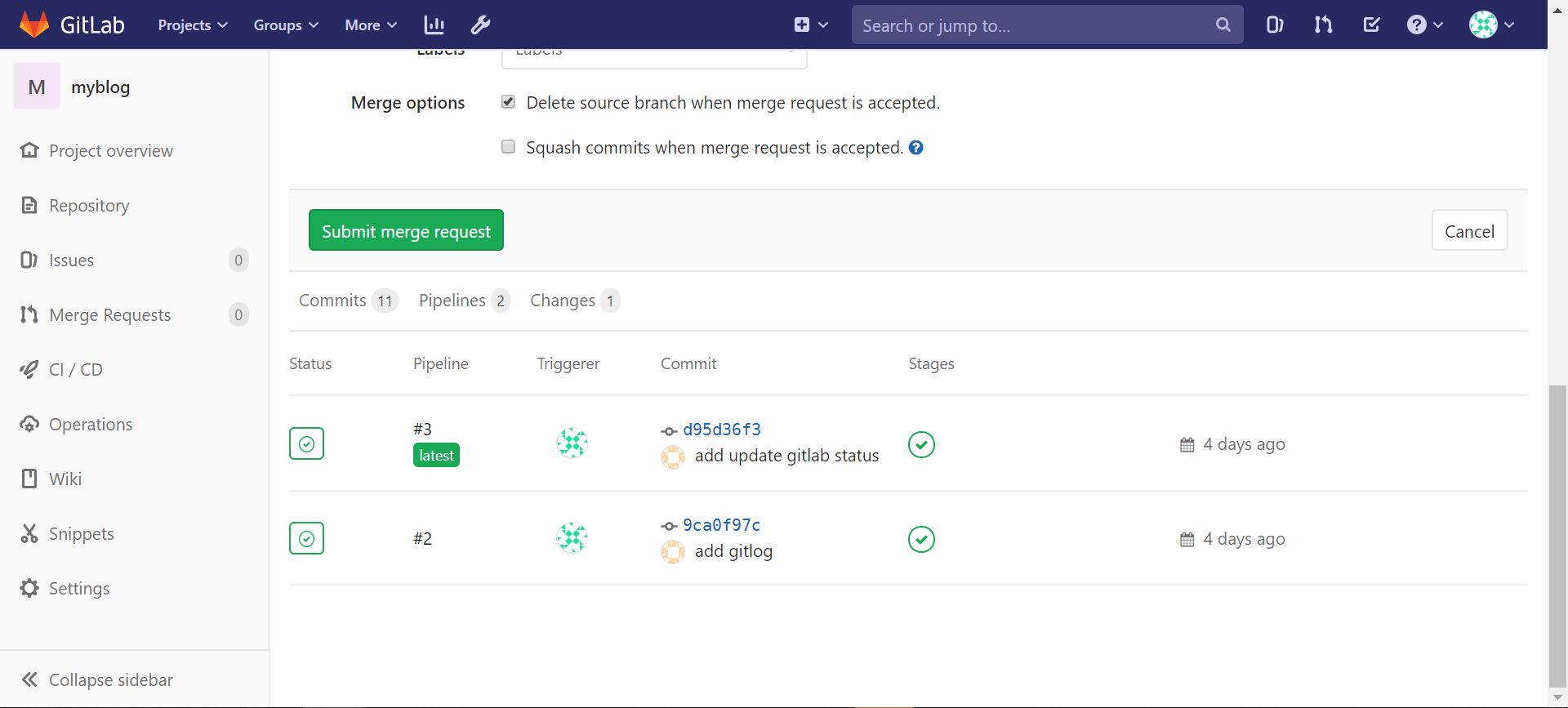

提交merge request，也可以查看到相关的任务状态，可以作为项目owner合并代码的依据之一：
本章小节¶
优势:
- 根据分支展示, 视图人性化
- 自动检测各分支的变更
思考：
- Jenkins的slave端，没有任务的时候处于闲置状态，slave节点多的话造成资源浪费
- 是否可以利用kubernetes的Pod来启动slave，动态slave pod来执行构建任务
Jenkins与k8s集成¶
工具集成与Jenkinsfile实践篇¶
- Jenkins如何对接kubernetes集群
- 使用kubernetes的Pod-Template来作为动态的agent执行Jenkins任务
- 如何制作agent容器实现不同类型的业务的集成
- 集成代码扫描、docker镜像自动构建、k8s服务部署、自动化测试
集成Kubernetes¶
插件安装及配置¶
- [系统管理] -> [插件管理] -> [搜索kubernetes]->直接安装
若安装失败，请先更新 bouncycastle API Plugin并重新启动Jenkins
-
[系统管理] -> [系统配置] -> [Add a new cloud]
-
配置地址信息
- Kubernetes 地址: https://kubernetes.default
- Kubernetes 命名空间：jenkins
- 服务证书不用写（我们在安装Jenkins的时候已经指定过serviceAccount），均使用默认
- 连接测试，成功会提示：Connection test successful
- Jenkins地址：http://jenkins:8080
- Jenkins 通道 ：jenkins:50000
- 连接 Kubernetes API 的最大连接数 300 ；容器数量：100；
- 配置Pod Template
-
名称：jnlp-slave
-
命名空间：jenkins
-
标签列表：jnlp-slave，作为agent的label选择用
-
连接 Jenkins 的超时时间（秒） ：300，设置连接jenkins超时时间
-

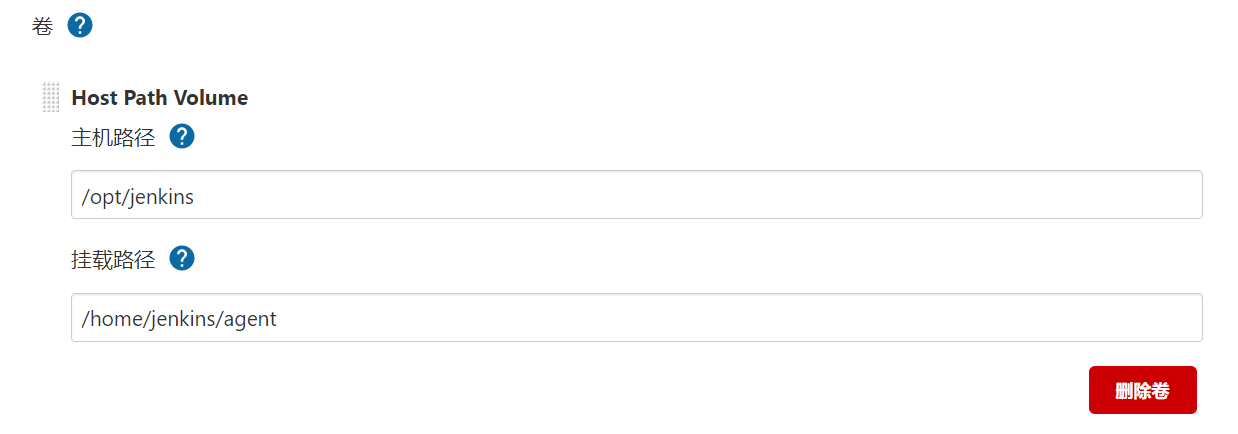

工作空间卷：选择hostpath，设置 主机路径：/opt/jenkins 挂载路径： /home/jenkins/agent
注意需要设置目录权限，否则Pod没有权限
-
节点选择器 ： agent=true
演示动态slave pod¶
# 为准备运行jnlp-slave-agent的pod的节点打上label
$ kubectl label node k8s-slave2 agent=true
### 回放一次多分支流水线develop分支 //浏览器浏览 http://jenkins.luffy.com/job/multi-branch-myblog/job/master/4/replay/
agent { label 'jnlp-slave'} //修改代码 label
执行任务，会下载默认的jnlp-slave镜像，地址为jenkins/inbound-agent:4.11-1-jdk11，我们可以先在k8s-master节点拉取下来该镜像：

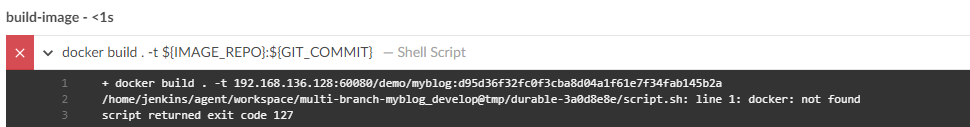

保存jenkinsfile提交后，会出现报错，因为我们的agent已经不再是宿主机，而是Pod中的容器内，报错如下：
因此我们需要将用到的命令行工具集成到Pod的容器内，但是思考如下问题：
- 目前是用的jnlp的容器，是java的环境，我们在此基础上需要集成很多工具，能不能创建一个新的容器，让新容器来做具体的任务，jnlp-slave容器只用来负责连接jenkins-master
- 针对不同的构建环境（java、python、go、nodejs），可以制作不同的容器，来执行对应的任务
Pod-Template中容器镜像的制作¶
为解决上述问题，我们制作一个tools镜像，集成常用的工具，来完成常见的构建任务，需要注意的几点：
- 使用alpine基础镜像，自身体积比较小
- 替换国内安装源
- 为了使用docker，安装了docker
- 为了克隆代码，安装git
- 为了后续做python的测试等任务，安装python环境
- 为了在容器中调用kubectl的命令，拷贝了kubectl的二进制文件
- 为了认证kubectl，需要在容器内部生成.kube目录及config文件
$ mkdir tools;
$ cd tools;
$ cp `which kubectl` .
$ cp ~/.kube/config .
------
[root@k8s-master jenkins]# mkdir tools
[root@k8s-master jenkins]# cd tools
[root@k8s-master tools]# cp `which kubectl` .
[root@k8s-master tools]# cp ~/.kube/config .
Dockerfile
jenkins/custom-images/tools/Dockerfile
# usermod -a -G docker root #表示把docker用户添加到root用户组里
openjdk8 后面可以改opendjk11
FROM alpine:3.13.4
LABEL maintainer="inspur_lyx@hotmail.com"
USER root
RUN sed -i 's/dl-cdn.alpinelinux.org/mirrors.tuna.tsinghua.edu.cn/g' /etc/apk/repositories && \
apk update && \
apk add --no-cache openrc docker git curl tar gcc g++ make \
bash shadow openjdk8 python2 python2-dev py-pip python3-dev openssl-dev libffi-dev \
libstdc++ harfbuzz nss freetype ttf-freefont && \
mkdir -p /root/.kube && \
usermod -a -G docker root
COPY config /root/.kube/
RUN rm -rf /var/cache/apk/*
#-----------------安装 kubectl--------------------#
COPY kubectl /usr/local/bin/
RUN chmod +x /usr/local/bin/kubectl
# ------------------------------------------------#
执行镜像构建并推送到仓库中：
$ docker build . -t 10.211.55.27:5000/devops/tools:v1
$ docker push 10.211.55.27:5000/devops/tools:v1
我们可以直接使用该镜像做测试：
## 启动临时镜像做测试
$ docker run --rm -ti 10.211.55.27:5000/devops/tools:v1 bash
# / git clone http://xxxxxx.git
# / kubectl get no
# / python3
#/ docker
## 重新挂载docker的sock文件
docker run -v /var/run/docker.sock:/var/run/docker.sock --rm -ti 10.211.55.27:5000/devops/tools:v1 bash
实践通过Jenkinsfile实现demo项目自动发布到kubenetes环境¶
更新Jenkins中的PodTemplate，添加tools镜像，注意同时要先添加名为jnlp的container，因为我们是使用自定义的PodTemplate覆盖掉默认的模板：
[配置集群]http://jenkins.luffy.com/configureClouds/ 添加两个容器。 一个默认的jnlp
名称： tools
Docker 镜像： 10.211.55.27:5000/devops/tools:v1

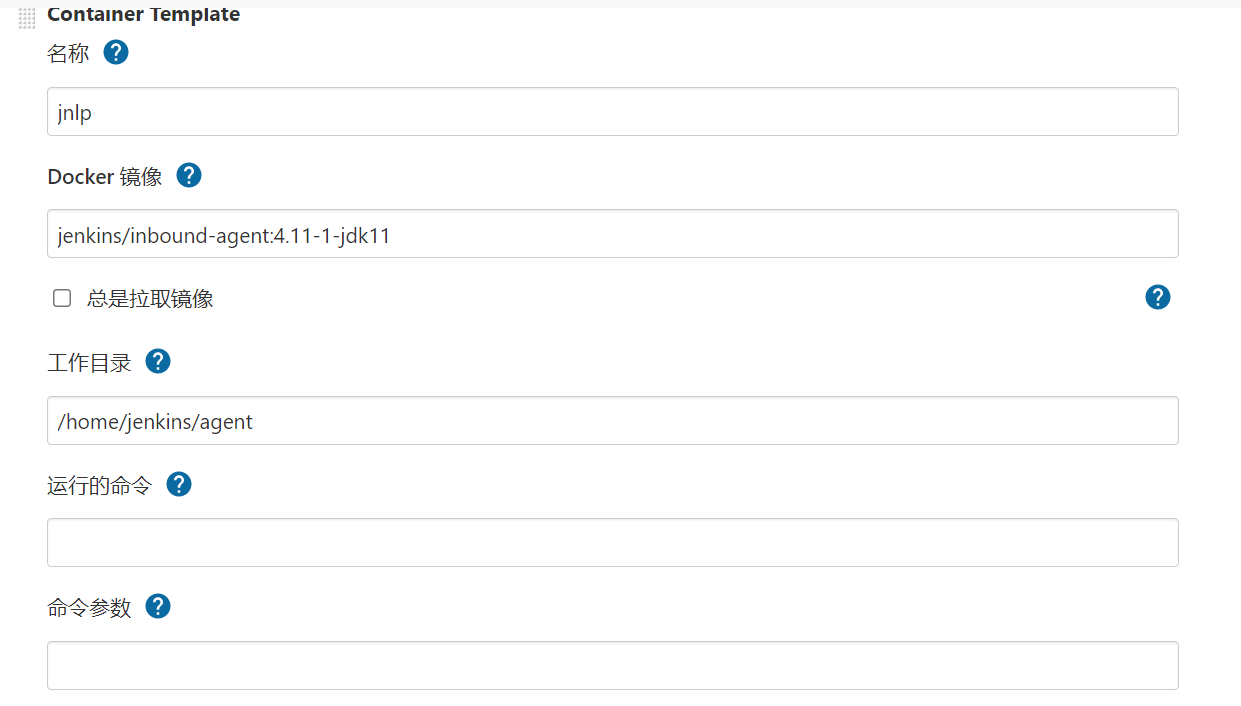

名称：jnlp
Docker 镜像： jenkins/inbound-agent:4.11-1-jdk11
清空运行的命令 和运行参数

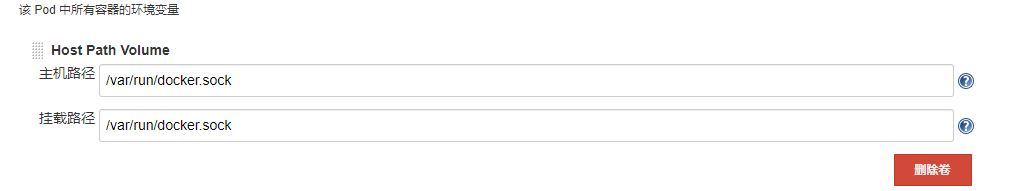

添加卷：Host Path Volume
主机路径：/var/run/docker.sock
挂载路径： /var/run/docker.sock
在卷栏目，添加卷，Host Path Volume，不然在容器中使用docker会提示docker服务未启动
tools容器做好后，我们需要对Jenkinsfile做如下调整：
jenkins/pipelines/p8.yaml
pipeline {
agent { label 'jnlp-slave'}
options {
buildDiscarder(logRotator(numToKeepStr: '10'))
disableConcurrentBuilds()
timeout(time: 20, unit: 'MINUTES')
gitLabConnection('gitlab')
}
environment {
IMAGE_REPO = "10.211.55.27:5000/myblog"
DINGTALK_CREDS = credentials('dingTalk')
TAB_STR = "\n \n "
}
stages {
stage('printenv') {
steps {
script{
sh "git log --oneline -n 1 > gitlog.file"
env.GIT_LOG = readFile("gitlog.file").trim()
}
sh 'printenv'
}
}
stage('checkout') {
steps {
container('tools') {
checkout scm
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS = env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('build-image') {
steps {
container('tools') {
retry(2) { sh 'docker build . -t ${IMAGE_REPO}:${GIT_COMMIT}'}
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('push-image') {
steps {
container('tools') {
retry(2) { sh 'docker push ${IMAGE_REPO}:${GIT_COMMIT}'}
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('deploy') {
steps {
container('tools') {
sh "sed -i 's#{{IMAGE_URL}}#${IMAGE_REPO}:${GIT_COMMIT}#g' manifests/*"
timeout(time: 1, unit: 'MINUTES') {
sh "kubectl apply -f manifests/"
}
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
}
post {
success {
container('tools') {
echo 'Congratulations!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{
"msgtype": "markdown",
"markdown": {
"title":"myblog",
"text": "😄👍 构建成功 👍😄 \n**项目名称**：luffy \n**Git log**: ${GIT_LOG} \n**构建分支**: ${BRANCH_NAME} \n**构建地址**：${RUN_DISPLAY_URL} \n**构建任务**：${BUILD_TASKS}"
}
}'
"""
}
}
failure {
container('tools') {
echo 'Oh no!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{
"msgtype": "markdown",
"markdown": {
"title":"myblog",
"text": "😖❌ 构建失败 ❌😖 \n**项目名称**：luffy \n**Git log**: ${GIT_LOG} \n**构建分支**: ${BRANCH_NAME} \n**构建地址**：${RUN_DISPLAY_URL} \n**构建任务**：${BUILD_TASKS}"
}
}'
"""
}
}
always {
echo 'I will always say Hello again!'
}
}
}
Jenkins集成Sonarqube¶
集成sonarQube实现代码扫描¶
Sonar可以从以下七个维度检测代码质量，而作为开发人员至少需要处理前5种代码质量问题。
- 不遵循代码标准 sonar可以通过PMD,CheckStyle,Findbugs等等代码规则检测工具规范代码编写。
- 潜在的缺陷 sonar可以通过PMD,CheckStyle,Findbugs等等代码规则检测工具检 测出潜在的缺陷。
- 糟糕的复杂度分布 文件、类、方法等，如果复杂度过高将难以改变，这会使得开发人员 难以理解它们, 且如果没有自动化的单元测试，对于程序中的任何组件的改变都将可能导致需要全面的回归测试。
- 重复 显然程序中包含大量复制粘贴的代码是质量低下的，sonar可以展示 源码中重复严重的地方。
- 注释不足或者过多 没有注释将使代码可读性变差，特别是当不可避免地出现人员变动 时，程序的可读性将大幅下降 而过多的注释又会使得开发人员将精力过多地花费在阅读注释上，亦违背初衷。
- 缺乏单元测试 sonar可以很方便地统计并展示单元测试覆盖率。
- 糟糕的设计 通过sonar可以找出循环，展示包与包、类与类之间的相互依赖关系，可以检测自定义的架构规则 通过sonar可以管理第三方的jar包，可以利用LCOM4检测单个任务规则的应用情况， 检测耦合。
sonarqube架构简介¶
- CS架构 - sonarqube scanner - sonarqube server
- SonarQube Scanner 扫描仪在本地执行代码扫描任务
- 执行完后，将分析报告被发送到SonarQube服务器进行处理
- SonarQube服务器处理和存储分析报告导致SonarQube数据库，并显示结果在UI中
备注：
http://sonar.luffy.com/projects #项目页面介绍
Bugs： # bug数量
Vulnerabilities # 稳定性指标
Code Smells # 代码的坏味道 代码写的不规范的地方
Coverage # 单元测试的覆盖率
Duplications # 代码重复率
http://sonar.luffy.com/quality_gates/show/1 # 质量门配置
# create。创建一个质量门
# Add Condition 添加条件 关联项目
Metric 选 Coverage。单元测试覆盖率
Operator Error
is less than 80 #表示单元测试覆盖率少于80% 就不通过
sonarqube on kubernetes环境搭建¶
- 资源文件准备
- 和gitlab共享postgres数据库
- 使用ingress地址
sonar.luffy.com进行访问 - 使用initContainers进行系统参数调整
apiVersion: v1
kind: Service
metadata:
name: sonarqube
namespace: jenkins
labels:
app: sonarqube
spec:
ports:
- name: sonarqube
port: 9000
targetPort: 9000
protocol: TCP
selector:
app: sonarqube
---
apiVersion: apps/v1
kind: Deployment
metadata:
namespace: jenkins
name: sonarqube
labels:
app: sonarqube
spec:
replicas: 1
selector:
matchLabels:
app: sonarqube
template:
metadata:
labels:
app: sonarqube
spec:
initContainers:
- command:
- /sbin/sysctl
- -w
- vm.max_map_count=262144
image: alpine:3.6
imagePullPolicy: IfNotPresent
name: elasticsearch-logging-init
resources: {}
securityContext:
privileged: true
containers:
- name: sonarqube
image: sonarqube:7.9-community
ports:
- containerPort: 9000
env:
- name: SONARQUBE_JDBC_USERNAME
valueFrom:
secretKeyRef:
name: gitlab-secret
key: postgres.user.root
- name: SONARQUBE_JDBC_PASSWORD
valueFrom:
secretKeyRef:
name: gitlab-secret
key: postgres.pwd.root
- name: SONARQUBE_JDBC_URL
value: "jdbc:postgresql://postgres:5432/sonar"
livenessProbe:
httpGet:
path: /sessions/new
port: 9000
initialDelaySeconds: 60
periodSeconds: 30
readinessProbe:
httpGet:
path: /sessions/new
port: 9000
initialDelaySeconds: 60
periodSeconds: 30
failureThreshold: 6
resources:
limits:
cpu: 2000m
memory: 4096Mi
requests:
cpu: 300m
memory: 512Mi
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: sonarqube
namespace: jenkins
spec:
rules:
- host: sonar.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: sonarqube
port:
number: 9000
---------------------参数说明
securityContext:
privileged: true #特权模式启动 可以修改系统参数
# 实验环境做的资源调整
resources:
limits:
cpu: 2000m
memory: 2256Mi
requests:
cpu: 2000m
memory: 2024Mi
# 添加指定节点
spec: #定位
nodeSelector: # 使用节点选择器将Pod调度到指定label的节点
scan: sonarqube
## 为节点打标签 在master上执行就可以
$ kubectl label node k8s-slave1 scan=sonarqube
- sonarqube服务端安装
# 创建sonar数据库
$ kubectl -n jenkins exec -ti postgres-5ddb877f66-qqs8t -- bash
/# psql
root=# create database sonar;
## 创建sonarqube服务器
$ kubectl create -f sonar.yaml
## 配置本地hosts解析
10.211.55.25 wordpress.luffy.com harbor.luffy.com kibana.luffy.com prometheus.luffy.com grafana.luffy.com alertmanager.luffy.com jenkins.luffy.com gitlab.luffy.com sonar.luffy.com
## 访问sonarqube，初始用户名密码为 admin/admin
$ curl http://sonar.luffy.com
- sonar-scanner的安装
下载地址： https://binaries.sonarsource.com/Distribution/sonar-scanner-cli/sonar-scanner-cli-4.2.0.1873-linux.zip。该地址比较慢，可以在网盘下载（https://pan.baidu.com/s/1SiEhWyHikTiKl5lEMX1tJg 提取码: tqb9）。
[root@k8s-master python-demo]# cd ~/jenkins/sonar/
[root@k8s-master sonar]# wget https://binaries.sonarsource.com/Distribution/sonar-scanner-cli/sonar-scanner-cli-4.2.0.1873-linux.zip
[root@k8s-master sonar]# unzip sonar-scanner-cli-4.2.0.1873-linux.zip
- 演示sonar代码扫描功能
-
在项目根目录中准备配置文件 sonar-project.properties
[root@k8s-master sonar]# cd ~/python-demo/ [root@k8s-master python-demo]# ls blog Dockerfile log manage.py myblog myblog.conf requirements.txt resources run.sh static uwsgi.ini [root@k8s-master python-demo]# vi sonar-project.properties [root@k8s-master python-demo]# cat sonar-project.properties sonar.projectKey=myblog sonar.projectName=myblog # if you want disabled the DTD verification for a proxy problem for example, true by default sonar.coverage.dtdVerification=false # JUnit like test report, default value is test.xml #执行代码扫描的目录位置 sonar.sources=blog,myblog -
配置sonarqube服务器地址
由于sonar-scanner需要将扫描结果上报给sonarqube服务器做质量分析，因此我们需要在sonar-scanner中配置sonarqube的服务器地址：
在集群宿主机中测试，先配置一下hosts文件，然后配置sonar的地址：
[root@k8s-master python-demo]# cat /etc/hosts 10.211.55.25 gitlab.luffy.com jenkins.luffy.com sonar.luffy.com # vi /root/sonar/sonar-scanner-4.2.0.1873-linux/conf/sonar-scanner.properties #----- Default SonarQube server #sonar.host.url=http://localhost:9000 sonar.host.url=http://sonar.luffy.com #----- Default source code encoding #sonar.sourceEncoding=UTF-8
# 为了使所有的pod都可以通过`sonar.luffy.com`访问，可以配置coredns的静态解析
$ kubectl -n kube-system edit cm coredns
...
hosts {
10.211.55.25 jenkins.luffy.com gitlab.luffy.com sonar.luffy.com
fallthrough
}
-
执行扫描
-
sonarqube界面查看结果
登录sonarqube界面查看结果，Quality Gates说明
java项目的配置文件通常格式为：
sonar.projectKey=eureka-cluster
sonar.projectName=eureka-cluster
# if you want disabled the DTD verification for a proxy problem for example, true by default
# JUnit like test report, default value is test.xml
sonar.sources=src/main/java #源代码目录
sonar.language=java
sonar.tests=src/test/java #单元测试文件目录
sonar.java.binaries=target/classes # java编译完的class文件目录
插件安装及配置¶
- 集成到tools容器中
由于我们的代码拉取、构建任务均是在tools容器中进行，因此我们需要把scanner集成到我们的tools容器中，又因为scanner是一个cli客户端，因此我们直接把包解压好，拷贝到tools容器内部，配置一下PATH路径即可，注意两点：
-
直接在在tools镜像中配置
http://sonar.luffy.com -
由于tools已经集成了java环境，因此可以直接剔除scanner自带的jre
-
删掉sonar-scanner/jre目录
-
修改sonar-scanner/bin/sonar-scanner
use_embedded_jre=false -
$ cd /root/jenkins/tools
$ cp -r /opt/sonar-scanner-4.2.0.1873-linux/ sonar-scanner
## sonar配置，由于我们是在Pod中使用，也可以直接配置：sonar.host.url=http://sonarqube:9000
$ cat sonar-scanner/conf/sonar-scanner.properties
#----- Default SonarQube server
sonar.host.url=http://sonar.luffy.com
#----- Default source code encoding
#sonar.sourceEncoding=UTF-8
$ rm -rf sonar-scanner/jre
$ sed -i "s/use_embedded_jre=true/use_embedded_jre=false/g" sonar-scanner/bin/sonar-scanner
Dockerfile
jenkins/custom-images/tools/Dockerfile2
FROM alpine:3.13.4
LABEL maintainer="inspur_lyx@hotmail.com"
USER root
RUN sed -i 's/dl-cdn.alpinelinux.org/mirrors.tuna.tsinghua.edu.cn/g' /etc/apk/repositories && \
apk update && \
apk add --no-cache openrc docker git curl tar gcc g++ make \
bash shadow openjdk8 python2 python2-dev py-pip python3-dev openssl-dev libffi-dev \
libstdc++ harfbuzz nss freetype ttf-freefont && \
mkdir -p /root/.kube && \
usermod -a -G docker root
COPY config /root/.kube/
RUN rm -rf /var/cache/apk/*
#-----------------安装 kubectl--------------------#
COPY kubectl /usr/local/bin/
RUN chmod +x /usr/local/bin/kubectl
# ------------------------------------------------#
#---------------安装 sonar-scanner-----------------#
COPY sonar-scanner /usr/lib/sonar-scanner
RUN ln -s /usr/lib/sonar-scanner/bin/sonar-scanner /usr/local/bin/sonar-scanner && chmod +x /usr/local/bin/sonar-scanner
ENV SONAR_RUNNER_HOME=/usr/lib/sonar-scanner
# ------------------------------------------------#
重新构建镜像，并推送到仓库：
$ docker build . -t 10.211.55.27:5000/devops/tools:v2 -f Dockerfile2
$ docker push 10.211.55.27:5000/devops/tools:v2
## 启动临时镜像做测试
docker run -v /var/run/docker.sock:/var/run/docker.sock --rm -ti 10.211.55.27:5000/devops/tools:v2 bash
# / git clone http://xxxxxx.git
# / kubectl get no
# / python3
#/ docker
# 批量删除指定镜像的所有版本
docker images |grep "10.211.55.27:5000/myblog" |awk '{print $1":"$2}'|xargs docker rmi
# 删除所有none 镜像
docker images |grep "none"|awk '{print $3}' |xargs docker rmi -f
# register仓库删除镜像
[root@k8s-slave2 ~]# docker exec -it 70271ee6ac0d /bin/sh
/ # rm -rf /var/lib/registry/docker/registry/v2/repositories/myblog #myblog镜像名
# 简变操作 # docker exec 镜像仓库名 rm -rf /var/lib/registry/docker/registry/v2/repositories/删除的镜像名
# 上一步操作只是删除了目录，使用registry gc清除blobs
docker exec registry（容器名） bin/registry garbage-collect /etc/docker/registry/config.yml
# 或者进入容器操作
docker exec -it docker-registry /bin/sh
cd /var/lib/registry/
du -sch
registry garbage-collect /etc/docker/registry/config.yml
du -sch
- 修改Jenkins PodTemplate
为了在新的构建任务中可以拉取v2版本的tools镜像，需要更新PodTemplate
http://jenkins.luffy.com/configureClouds/ 配置pod templates 镜像地址修改 v2
- 安装并配置sonar插件
由于sonarqube的扫描的结果需要进行Quality Gates的检测，那么我们在容器中执行完代码扫描任务后，如何知道本次扫描是否通过了Quality Gates，那么就需要借助于sonarqube实现的jenkins的插件。
-
安装插件
插件中心搜索sonarqube，直接安装. SonarQube Scanner
-
配置插件
系统管理->系统配置-> SonarQube servers ->Add SonarQube
-
Name：sonarqube
-
Server URL：http://sonar.luffy.com
-
Server authentication token #这里暂时先保存一下。等全局凭证添加好后再来选择
① 登录sonarqube -> My Account -> Security -> Generate Token
http://sonar.luffy.com/account/security/ name：jenkins 复制Secret
② 登录Jenkins，添加全局凭据，类型为Secret text
Secret：粘贴 id：sonarqube
-
-
如何在jenkinsfile中使用
我们在 https://jenkins.io/doc/pipeline/steps/sonar/ 官方介绍中可以看到：
Jenkinsfile集成sonarqube演示¶
jenkins/pipelines/p9.yaml
pipeline {
agent { label 'jnlp-slave'}
options {
buildDiscarder(logRotator(numToKeepStr: '10'))
disableConcurrentBuilds()
timeout(time: 20, unit: 'MINUTES')
gitLabConnection('gitlab')
}
environment {
IMAGE_REPO = "10.211.55.27:5000/myblog"
DINGTALK_CREDS = credentials('dingTalk')
TAB_STR = "\n \n "
}
stages {
stage('git-log') {
steps {
script{
sh "git log --oneline -n 1 > gitlog.file"
env.GIT_LOG = readFile("gitlog.file").trim()
}
sh 'printenv'
}
}
stage('checkout') {
steps {
container('tools') {
checkout scm
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS = env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('CI'){
failFast true
parallel {
stage('Unit Test') {
steps {
echo "Unit Test Stage Skip..."
}
}
stage('Code Scan') {
steps {
container('tools') {
withSonarQubeEnv('sonarqube') {
sh 'sonar-scanner -X'
sleep 3
}
script {
timeout(1) {
def qg = waitForQualityGate('sonarqube')
if (qg.status != 'OK') {
error "未通过Sonarqube的代码质量阈检查，请及时修改！failure: ${qg.status}"
}
}
}
}
}
}
}
}
stage('build-image') {
steps {
container('tools') {
retry(2) { sh 'docker build . -t ${IMAGE_REPO}:${GIT_COMMIT}'}
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('push-image') {
steps {
container('tools') {
retry(2) { sh 'docker push ${IMAGE_REPO}:${GIT_COMMIT}'}
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('deploy') {
steps {
container('tools') {
sh "sed -i 's#{{IMAGE_URL}}#${IMAGE_REPO}:${GIT_COMMIT}#g' manifests/*"
timeout(time: 1, unit: 'MINUTES') {
sh "kubectl apply -f manifests/"
}
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
}
post {
success {
container('tools') {
echo 'Congratulations!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{
"msgtype": "markdown",
"markdown": {
"title":"myblog",
"text": "😄👍 构建成功 👍😄 \n**项目名称**：luffy \n**Git log**: ${GIT_LOG} \n**构建分支**: ${BRANCH_NAME} \n**构建地址**：${RUN_DISPLAY_URL} \n**构建任务**：${BUILD_TASKS}"
}
}'
"""
}
}
failure {
container('tools') {
echo 'Oh no!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{
"msgtype": "markdown",
"markdown": {
"title":"myblog",
"text": "😖❌ 构建失败 ❌😖 \n**项目名称**：luffy \n**Git log**: ${GIT_LOG} \n**构建分支**: ${BRANCH_NAME} \n**构建地址**：${RUN_DISPLAY_URL} \n**构建任务**：${BUILD_TASKS}"
}
}'
"""
}
}
always {
echo 'I will always say Hello again!'
}
}
}
---------参数说明
parallel{
这里的任务是并行执行的
}
container('tools'){} #指的是这里面任务使用tools容器里运行
withSonarQubeEnv('sonarqube') #是jenkins系统设置里面 做的与sonarqube的连接的name
waitForQualityGate('sonarqube') #拿到sonar扫描结果
若Jenkins执行任务过程中sonarqube端报类似下图的错：
则需要在sonarqube服务端进行如下配置，添加一个webhook：
操作记录 http://sonar.luffy.com/admin/webhooks ==>carete
Name : jenkins
Url: http://jenkins:8080/sonarqube-webhook/
Jenkins集成robotFramework¶
集成RobotFramework实现验收测试¶
一个基于Python语言，用于验收测试和验收测试驱动开发（ATDD）的通用测试自动化框架，提供了一套特定的语法，并且有非常丰富的测试库 。
robot用例简介¶
$ cat robot.txt #后面放在项目的根目录里
*** Settings ***
Library RequestsLibrary
Library SeleniumLibrary
*** Variables ***
${demo_url} http://myblog.luffy/admin
*** Test Cases ***
api
[Tags] critical
Create Session api ${demo_url}
${alarm_system_info} RequestsLibrary.Get Request api /
log ${alarm_system_info.status_code}
log ${alarm_system_info.content}
should be true ${alarm_system_info.status_code} == 200
ui
[Tags] critical
${chrome_options} = Evaluate sys.modules['selenium.webdriver'].ChromeOptions() sys, selenium.webdriver
Call Method ${chrome_options} add_argument headless
Call Method ${chrome_options} add_argument no-sandbox
${options}= Call Method ${chrome_options} to_capabilities
Open Browser ${demo_url}/ browser=chrome desired_capabilities=${options}
sleep 2s
Capture Page Screenshot
Page Should Contain Django
close browser
# 使用tools镜像启动容器，来验证手动使用robotframework来做验收测试
$ docker run --rm -ti 10.211.55.27:5000/devops/tools:v2 bash
bash-5.0# apk add chromium chromium-chromedriver
[root@k8s-master tools]# cat requirements.txt # tools工具镜像的准备文件
robotframework
robotframework-seleniumlibrary
robotframework-databaselibrary
robotframework-requests
#pip安装必要的软件包
$ python3 -m pip install --upgrade pip && pip3 install -i http://mirrors.aliyun.com/pypi/simple/ --trusted-host mirrors.aliyun.com -r requirements.txt
#使用robot命令做测试 artifacts/是测试结果存放目录
$ robot -d artifacts/ robot.txt
与tools工具镜像集成¶
/root/jenkins/tools/Dockerfile 替换原文件内容
FROM alpine:3.13.4
LABEL maintainer="inspur_lyx@hotmail.com"
USER root
RUN sed -i 's/dl-cdn.alpinelinux.org/mirrors.tuna.tsinghua.edu.cn/g' /etc/apk/repositories && \
apk update && \
apk add --no-cache openrc docker git curl tar gcc g++ make \
bash shadow openjdk8 python2 python2-dev py-pip python3-dev openssl-dev libffi-dev \
libstdc++ harfbuzz nss freetype ttf-freefont chromium chromium-chromedriver && \
mkdir -p /root/.kube && \
usermod -a -G docker root
COPY config /root/.kube/
COPY requirements.txt /
RUN python3 -m pip install --upgrade pip && pip3 install -i http://mirrors.aliyun.com/pypi/simple/ --trusted-host mirrors.aliyun.com -r requirements.txt
RUN rm -rf /var/cache/apk/* && \
rm -rf ~/.cache/pip
#-----------------安装 kubectl--------------------#
COPY kubectl /usr/local/bin/
RUN chmod +x /usr/local/bin/kubectl
# ------------------------------------------------#
#---------------安装 sonar-scanner-----------------#
COPY sonar-scanner /usr/lib/sonar-scanner
RUN ln -s /usr/lib/sonar-scanner/bin/sonar-scanner /usr/local/bin/sonar-scanner && chmod +x /usr/local/bin/sonar-scanner
ENV SONAR_RUNNER_HOME=/usr/lib/sonar-scanner
# ------------------------------------------------#
$ docker build . -t 10.211.55.27:5000/devops/tools:v3
$ docker push 10.211.55.27:5000/devops/tools:v3
更新Jenkins中kubernetes中的containers template 为v3版本
插件安装及配置¶
为什么要安装robot插件？
- 安装robotFramework
- 插件中心搜索robotframework，直接安装
- tools集成robot命令（之前已经安装）
- 与jenkinsfile的集成
container('tools') {
sh 'robot -d artifacts/ robot.txt || echo ok'
echo "R ${currentBuild.result}"
step([
$class : 'RobotPublisher',
outputPath: 'artifacts/',
outputFileName : "output.xml",
disableArchiveOutput : false,
passThreshold : 80,
unstableThreshold: 20.0,
onlyCritical : true,
otherFiles : "*.png"
])
echo "R ${currentBuild.result}"
archiveArtifacts artifacts: 'artifacts/*', fingerprint: true
}
---------参数说明
passThreshold : 80, #设置通过率要达到80% 才算达标
unstableThreshold: 20.0,
archiveArtifacts artifacts: 'artifacts/*', fingerprint: true #这里写的是让jenkins界面能看到结果
实践通过Jenkinsfile实现demo项目的验收测试¶
python-demo项目添加robot.txt文件和Jekinsfile：
jenkins/pipelines/p10.yaml
pipeline {
agent { label 'jnlp-slave'}
options {
buildDiscarder(logRotator(numToKeepStr: '10'))
disableConcurrentBuilds()
timeout(time: 20, unit: 'MINUTES')
gitLabConnection('gitlab')
}
environment {
IMAGE_REPO = "10.211.55.27:5000/myblog"
DINGTALK_CREDS = credentials('dingTalk')
TAB_STR = "\n \n "
}
stages {
stage('git-log') {
steps {
script{
sh "git log --oneline -n 1 > gitlog.file"
env.GIT_LOG = readFile("gitlog.file").trim()
}
sh 'printenv'
}
}
stage('checkout') {
steps {
container('tools') {
checkout scm
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS = env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('CI'){
failFast true
parallel {
stage('Unit Test') {
steps {
echo "Unit Test Stage Skip..."
}
}
stage('Code Scan') {
steps {
container('tools') {
withSonarQubeEnv('sonarqube') {
sh 'sonar-scanner -X'
sleep 3
}
script {
timeout(1) {
def qg = waitForQualityGate('sonarqube')
if (qg.status != 'OK') {
error "未通过Sonarqube的代码质量阈检查，请及时修改！failure: ${qg.status}"
}
}
}
}
}
}
}
}
stage('build-image') {
steps {
container('tools') {
retry(2) { sh 'docker build . -t ${IMAGE_REPO}:${GIT_COMMIT}'}
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('push-image') {
steps {
container('tools') {
retry(2) { sh 'docker push ${IMAGE_REPO}:${GIT_COMMIT}'}
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('deploy') {
steps {
container('tools') {
sh "sed -i 's#{{IMAGE_URL}}#${IMAGE_REPO}:${GIT_COMMIT}#g' manifests/*"
timeout(time: 1, unit: 'MINUTES') {
sh "kubectl apply -f manifests/;sleep 20;"
}
}
updateGitlabCommitStatus(name: env.STAGE_NAME, state: 'success')
script{
env.BUILD_TASKS += env.STAGE_NAME + "√..." + env.TAB_STR
}
}
}
stage('Accept Test') {
steps {
container('tools') {
sh 'robot -d artifacts/ robot.txt || echo ok;'
echo "R ${currentBuild.result}"
step([
$class : 'RobotPublisher',
outputPath: 'artifacts/',
outputFileName : "output.xml",
disableArchiveOutput : false,
passThreshold : 80,
unstableThreshold: 20.0,
onlyCritical : true,
otherFiles : "*.png"
])
echo "R ${currentBuild.result}"
archiveArtifacts artifacts: 'artifacts/*', fingerprint: true
}
}
}
}
post {
success {
container('tools') {
echo 'Congratulations!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{
"msgtype": "markdown",
"markdown": {
"title":"myblog",
"text": "😄👍 构建成功 👍😄 \n**项目名称**：luffy \n**Git log**: ${GIT_LOG} \n**构建分支**: ${BRANCH_NAME} \n**构建地址**：${RUN_DISPLAY_URL} \n**构建任务**：${BUILD_TASKS}"
}
}'
"""
}
}
failure {
container('tools') {
echo 'Oh no!'
sh """
curl 'https://oapi.dingtalk.com/robot/send?access_token=${DINGTALK_CREDS_PSW}' \
-H 'Content-Type: application/json' \
-d '{
"msgtype": "markdown",
"markdown": {
"title":"myblog",
"text": "😖❌ 构建失败 ❌😖 \n**项目名称**：luffy \n**Git log**: ${GIT_LOG} \n**构建分支**: ${BRANCH_NAME} \n**构建地址**：${RUN_DISPLAY_URL} \n**构建任务**：${BUILD_TASKS}"
}
}'
"""
}
}
always {
echo 'I will always say Hello again!'
}
}
}
参数说明
在Jenkins中查看robot的构建结果。
小结¶
思路：
- 讲解最基础的Jenkins的使用
- Pipeline流水线的使用
- Jenkinsfile的使用
- 多分支流水线的使用
- 与Kubernetes集成，动态jnlp slave pod的使用
- 与sonarqube集成，实现代码扫描
- 与Robotframework集成，实现验收测试
问题：
- Jenkinsfile过于冗长
- 多个项目配置Jenkinsfile，存在很多重复内容
- 没有实现根据不同分支来部署到不同的环境
- Java项目的构建
- k8s部署后，采用等待的方式执行后续步骤，不合理
