认识K8S¶

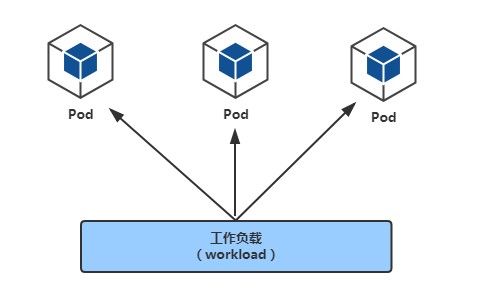

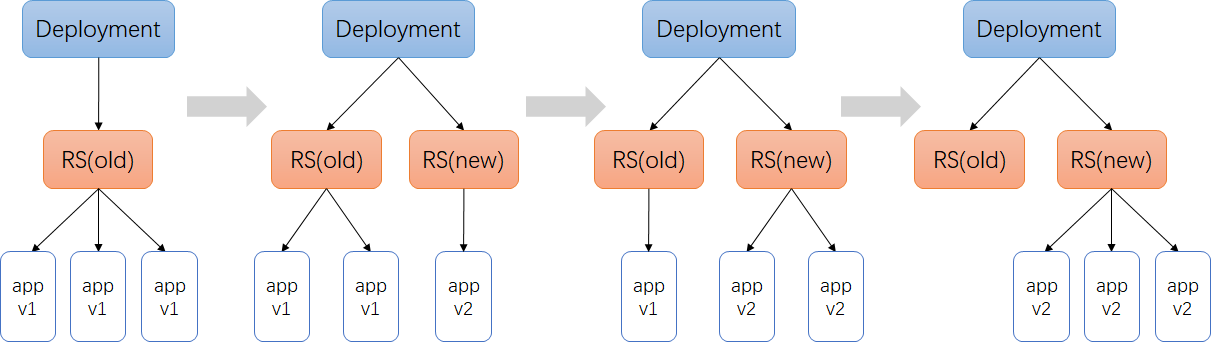

本章学习kubernetes的架构及工作流程，重点介绍如何使用Workload管理业务应用的生命周期，实现服务不中断的滚动更新，通过服务发现和集群内负载均衡来实现集群内部的服务间访问，并通过ingress实现外部使用域名访问集群内部的服务。
学习过程中会逐步对容器项目做k8s改造，从零开始编写所需的资源文件。通过本章的学习，学员会掌握高可用k8s集群的搭建，同时容器项目已经可以利用k8s的控制器、服务发现、负载均衡、配置管理等特性来实现生命周期的管理。
纯容器模式的问题¶
- 业务容器数量庞大，哪些容器部署在哪些节点，使用了哪些端口，如何记录、管理，需要登录到每台机器去管理？
- 跨主机通信，多个机器中的容器之间相互调用如何做，iptables规则手动维护？
- 跨主机容器间互相调用，配置如何写？写死固定IP+端口？
- 如何实现业务高可用？多个容器对外提供服务如何实现负载均衡？
- 容器的业务中断了，如何可以感知到，感知到以后，如何自动启动新的容器?
- 如何实现滚动升级保证业务的连续性？
- ......
容器调度管理平台¶
- Docker Swarm
- Mesos
- Google Kubernetes
2017年开始Kubernetes凭借强大的容器集群管理功能, 逐步占据市场,目前在容器编排领域一枝独秀
https://kubernetes.io/
架构图¶
如何设计一个容器管理平台？
- 集群架构，管理节点分发容器到数据节点
- 如何部署业务容器到各数据节点
- N个数据节点，业务容器如何选择部署在最合理的节点
- 容器如何实现多副本，如何满足每个机器部署一个容器的模型
- 多副本如何实现集群内负载均衡
分布式系统，两类角色：管理节点和工作节点
核心组件¶
- ETCD：分布式高性能键值数据库,存储整个集群的所有元数据
- ApiServer: API服务器,集群资源访问控制入口,提供restAPI及安全访问控制
- Scheduler：调度器,负责把业务容器调度到最合适的Node节点
- Controller Manager：控制器管理,确保集群资源按照期望的方式运行
- Replication Controller
- Node controller
- ResourceQuota Controller
- Namespace Controller
- ServiceAccount Controller
- Token Controller
- Service Controller
- Endpoints Controller
- kubelet：运行在每个节点上的主要的“节点代理”，脏活累活
- pod 管理：kubelet 定期从所监听的数据源获取节点上 pod/container 的期望状态（运行什么容器、运行的副本数量、网络或者存储如何配置等等），并调用对应的容器平台接口达到这个状态。
- 容器健康检查：kubelet 创建了容器之后还要查看容器是否正常运行，如果容器运行出错，就要根据 pod 设置的重启策略进行处理.
- 容器监控：kubelet 会监控所在节点的资源使用情况，并定时向 master 报告，资源使用数据都是通过 cAdvisor 获取的。知道整个集群所有节点的资源情况，对于 pod 的调度和正常运行至关重要
- kube-proxy：维护节点中的iptables或者ipvs规则
- kubectl: 命令行接口，用于对 Kubernetes 集群运行命令 https://kubernetes.io/zh/docs/reference/kubectl/
静态Pod的方式：
systemd服务方式：
kubectl：二进制命令行工具
理解集群资源¶
组件是为了支撑k8s平台的运行，安装好的软件。
资源是如何去使用k8s的能力的定义。比如，k8s可以使用Pod来管理业务应用，那么Pod就是k8s集群中的一类资源，集群中的所有资源可以提供如下方式查看：
如何理解namespace：
命名空间，集群内一个虚拟的概念，类似于资源池的概念，一个池子里可以有各种资源类型，绝大多数的资源都必须属于某一个namespace。集群初始化安装好之后，会默认有如下几个namespace：
$ kubectl get namespaces
NAME STATUS AGE
default Active 84m
kube-node-lease Active 84m
kube-public Active 84m
kube-system Active 84m
kubernetes-dashboard Active 71m
- 所有NAMESPACED的资源，在创建的时候都需要指定namespace，若不指定，默认会在default命名空间下
- 相同namespace下的同类资源不可以重名，不同类型的资源可以重名
- 不同namespace下的同类资源可以重名
- 通常在项目使用的时候，我们会创建带有业务含义的namespace来做逻辑上的整合
kubectl的使用¶
类似于docker，kubectl是命令行工具，用于与APIServer交互，内置了丰富的子命令，功能极其强大。 https://kubernetes.io/docs/reference/kubectl/overview/
改造Pod¶
最小调度单元 Pod¶
docker调度的是容器，在k8s集群中，最小的调度单元是Pod（豆荚）
为什么引入Pod¶
- 与容器引擎解耦
Docker、Rkt。平台设计与引擎的具体的实现解耦
- 多容器共享网络|存储|进程 空间, 支持的业务场景更加灵活

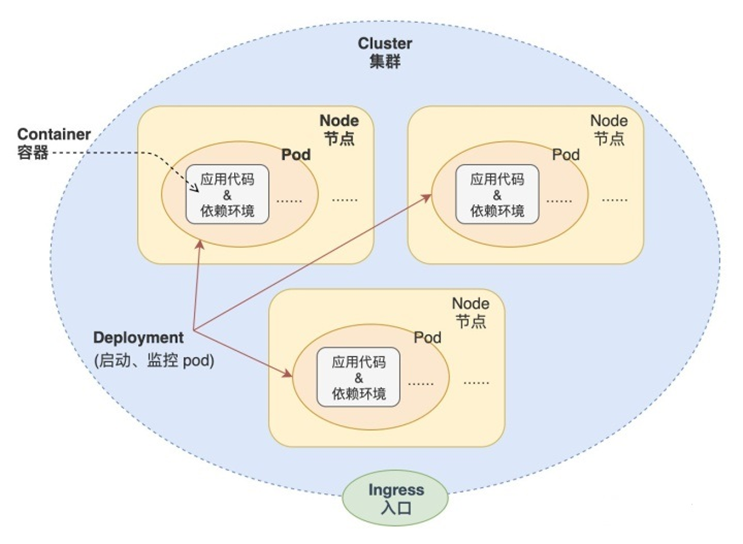

Pod在集群中的形态¶
使用yaml格式定义Pod¶
pod-eladmin-api.yaml
#准备数据库
git clone https://gitee.com/chengkanghua/eladmin.git
docker run -d --restart=always -p 3306:3306 --name mysql -v /opt/mysql:/var/lib/mysql -e MYSQL_DATABASE=eladmin -e MYSQL_ROOT_PASSWORD=luffyAdmin! mysql:5.7 --character-set-server=utf8mb4 --collation-server=utf8mb4_unicode_ci
docker cp eladmin/sql/eladmin.sql mysql:/
[root@CentOS-2 sql]# docker exec -it mysql /bin/bash
root@ebced213f73f:/# mysql -uroot -pluffyAdmin!
mysql> use eladmin
mysql> source /eladmin.sql
mysql> quit
bash-4.2# exit
docker run -p 6379:6379 -d --restart=always redis:3.2 redis-server
#数据库地址修改成实际的情况
cat >pod-eladmin-api.yaml<<EOF
apiVersion: v1
kind: Pod
metadata:
name: eladmin-api
namespace: luffy
labels:
app: eladmin-api
spec:
imagePullSecrets:
- name: registry-172-16-1-226
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
env:
- name: DB_HOST # 指定数据库地址
value: "172.16.1.226"
- name: DB_USER # 指定数据库连接使用的用户
value: "root"
- name: DB_PWD
value: "luffyAdmin!"
- name: REDIS_HOST
value: "172.16.1.226"
- name: REDIS_PORT
value: "6379"
ports:
- containerPort: 8000
EOF
----------------------------------------------
# http://www.wetools.com/yaml/ #这是一个yam文件转换json格式的网址
kubectl create -f pod-eladmin-api.yaml
[root@k8s-master ~]# kubectl -n luffy get pod -owide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
eladmin-api 1/1 Running 0 34s 10.244.1.31 k8s-slave1 <none> <none>
mysql-858f99d446-4svrv 1/1 Running 0 81m 10.244.0.11 k8s-master <none> <none>
redis-7957d49f44-qp66c 1/1 Running 0 113m 10.244.2.28 k8s-slave2 <none> <none>
[root@k8s-master ~]# curl http://10.244.1.31:8000/auth/code # 正常返回信息
| apiVersion | 含义 |
|---|---|
| alpha | 进入K8s功能的早期候选版本，可能包含Bug，最终不一定进入K8s |
| beta | 已经过测试的版本，最终会进入K8s，但功能、对象定义可能会发生变更。 |
| stable | 可安全使用的稳定版本 |
| v1 | stable 版本之后的首个版本，包含了更多的核心对象 |
| apps/v1 | 使用最广泛的版本，像Deployment、ReplicaSets都已进入该版本 |
支持的资源类型与apiVersion
快速获得资源和版本
创建和访问Pod¶
## 创建namespace, namespace是逻辑上的资源池
kubectl create namespace luffy
## 使用指定文件创建Pod
kubectl create -f pod-eladmin-api.yaml
## ImagePullBackOff，创建镜像拉取所用的密钥信息
kubectl -n luffy create secret docker-registry registry-172-16-1-226 --docker-username=admin --docker-password=admin --docker-email=admin@admin.com --docker-server=172.16.1.226:5000
## 给pod配置上述密钥
apiVersion: v1
kind: Pod
metadata:
name: eladmin-api
namespace: luffy
labels:
app: eladmin-api
spec:
imagePullSecrets:
- name: registry-172-16-1-226
containers:
- name: eladmin-api
...
## 删除pod重建,两种方式
kubectl -n luffy delete pod eladmin-api
kubectl delete -f pod-eladmin-api.yaml
## 查看pod，可以简写po
## 所有的操作都需要指定namespace，如果是在default命名空间下，则可以省略
$ kubectl -n luffy get pods -o wide
NAME READY STATUS RESTARTS AGE IP NODE
eladmin-api 1/1 Running 0 11m 10.244.1.15 k8s-slave1
## 回顾流程
## 使用Pod Ip访问服务,3306和8002
$ curl 10.244.1.15:8000/auth/code
## 进入容器,执行初始化, 不必到对应的主机执行docker exec
$ kubectl -n luffy exec -ti eladmin-api bash
/ # env
Infra容器¶
登录k8s-slave1节点
https://gitee.com/chengkanghua/script/raw/master/k8s/nerdctl-0.23.0-linux-amd64.tar.gz
tar xvf nerdctl-0.23.0-linux-amd64.tar.gz
mv nerdctl /usr/bin/
$ nerdctl -n k8s.io ps -a|grep eladmin-api ## 发现有二个容器
## 其中包含eladmin容器以及pause容器
## 为了实现Pod内部的容器可以通过localhost通信，每个Pod都会启动pause容器，然后Pod内部的其他容器的网络空间会共享该pause容器的网络空间(Docker网络的container模式)，pause容器只需要hang住网络空间，不需要额外的功能，因此资源消耗极低。
$ crictl -r "unix:///var/run/containerd/containerd.sock" pull 172.16.1.226:5000/eladmin/eladmin-api:v1
$ crictl -r "unix:///var/run/containerd/containerd.sock" rmi xxxxx
$ nerdctl pull 172.16.1.226:5000/eladmin/eladmin-api:v1
$ crictl -r "unix:///var/run/containerd/containerd.sock" logs -f 5627a65b98416
查看pod详细信息¶
## 查看pod调度节点及pod_ip
$ kubectl -n luffy get pods -o wide
## 查看完整的yaml
$ kubectl -n luffy get po eladmin-api -o yaml
## 查看pod的明细信息及事件
$ kubectl -n luffy describe pod eladmin-api
Troubleshooting and Debugging¶
#进入Pod内的容器
$ kubectl -n <namespace> exec <pod_name> -c <container_name> -ti /bin/sh
#查看Pod内容器日志,显示标准或者错误输出日志
$ kubectl -n <namespace> logs -f <pod_name> -c <container_name>
更新服务版本¶
删除Pod服务¶
#根据文件删除
$ kubectl delete -f pod-eladmin-api.yaml
#根据pod_name删除
$ kubectl -n <namespace> delete pod <pod_name>
Pod多容器¶
pod-eladmin.yaml
cat >pod-eladmin.yaml <<EOF
apiVersion: v1
kind: Pod
metadata:
name: eladmin
namespace: luffy
labels:
app: eladmin
spec:
imagePullSecrets:
- name: registry-172-16-1-226
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
env:
- name: DB_HOST # 指定数据库地址
value: "172.16.1.226"
- name: DB_USER # 指定数据库连接使用的用户
value: "root"
- name: DB_PWD
value: "luffyAdmin!"
- name: REDIS_HOST
value: "172.16.1.226"
- name: REDIS_PORT
value: "6379"
ports:
- containerPort: 8000
- name: eladmin-web
image: 172.16.1.226:5000/eladmin/eladmin-web:v1
ports:
- containerPort: 80
EOF

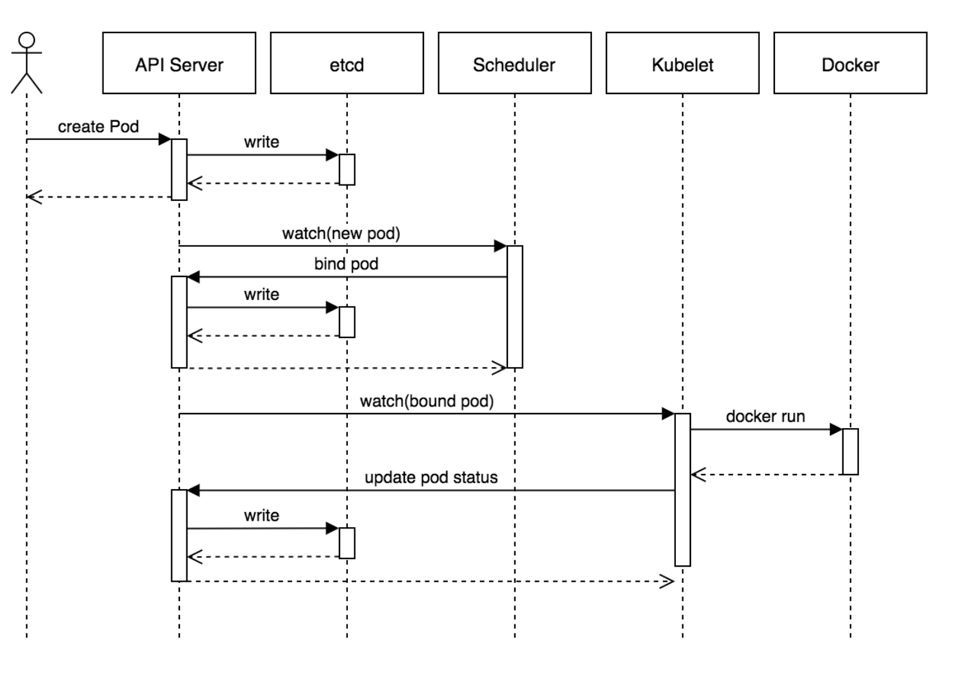

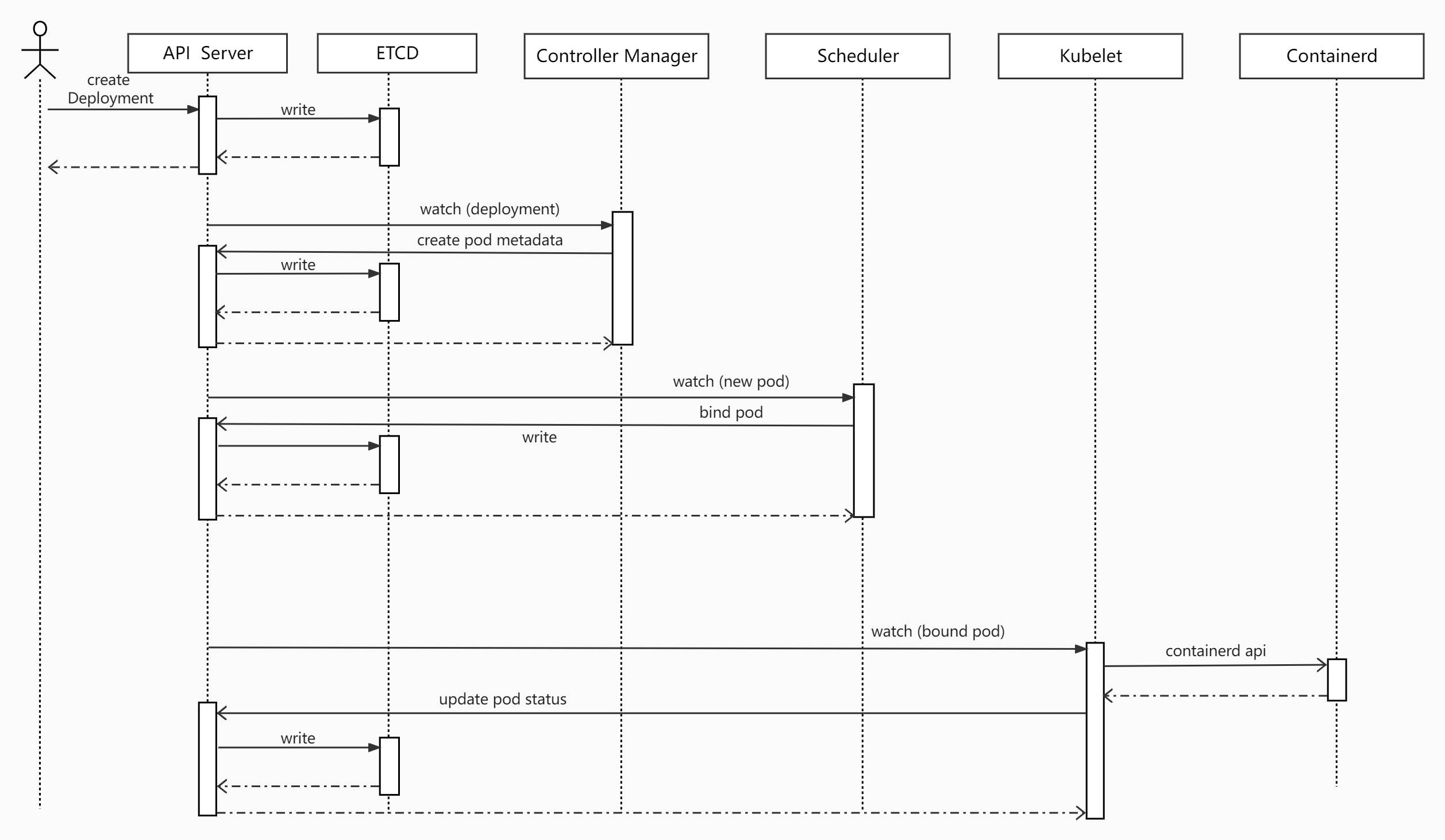

工作流程¶
- 用户准备一个资源文件（记录了业务应用的名称、镜像地址等信息），通过调用APIServer执行创建Pod
- APIServer收到用户的Pod创建请求，将Pod信息写入到etcd中
- 调度器通过list-watch的方式，发现有新的pod数据，但是这个pod还没有绑定到某一个节点中
- 调度器通过调度算法，计算出最适合该pod运行的节点，并调用APIServer，把信息更新到etcd中
- kubelet同样通过list-watch方式，发现有新的pod调度到本机的节点了，因此调用容器运行时，去根据pod的描述信息，拉取镜像，启动容器，同时生成事件信息
- 同时，把容器的信息、事件及状态也通过APIServer写入到etcd中
架构设计的几点思考¶
- 系统各个组件分工明确(APIServer是所有请求入口，CM是控制中枢，Scheduler主管调度，而Kubelet负责运行)，配合流畅，整个运行机制一气呵成。
- 除了配置管理和持久化组件ETCD，其他组件并不保存数据。意味
除ETCD外其他组件都是无状态的。因此从架构设计上对kubernetes系统高可用部署提供了支撑。 - 同时因为组件无状态，组件的升级，重启，故障等并不影响集群最终状态，只要组件恢复后就可以从中断处继续运行。
- 各个组件和kube-apiserver之间的数据推送都是通过list-watch机制来实现。
中间件改造¶
数据库和Redis改造Pod启动¶
Redis容器改造Pod¶
redis.yaml
cat <<EOF > redis.yaml
apiVersion: v1
kind: Pod
metadata:
name: redis
namespace: luffy
labels:
app: redis
spec:
# hostNetwork: true
containers:
- name: redis
image: redis:3.2
ports:
- containerPort: 6379
EOF
思考：是否可以用hostNetwork

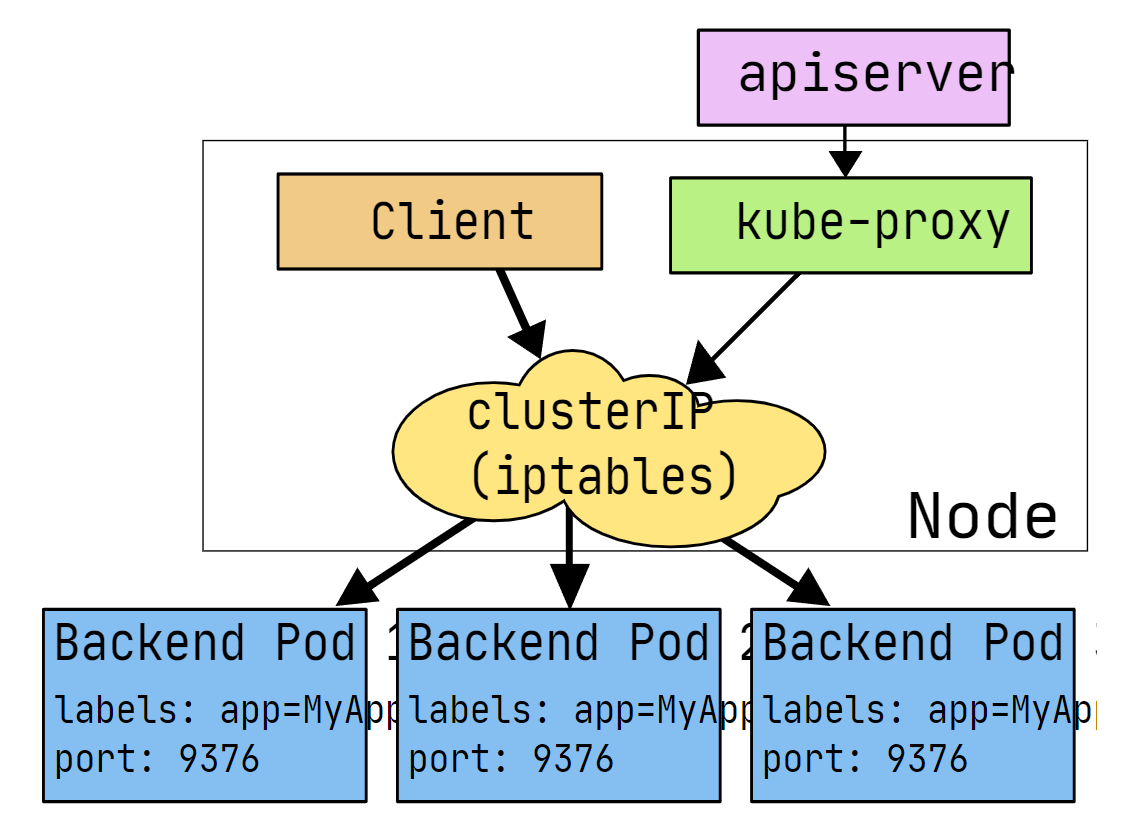

使用Service类型资源实现负载：
redis.service.yaml
cat <<EOF > redis.service.yaml
apiVersion: v1
kind: Service
metadata:
name: redis
namespace: luffy
spec:
ports:
- port: 6379
protocol: TCP
targetPort: 6379
selector:
app: redis
type: ClusterIP
EOF
操作记录
业务app —–>访问 cluster-ip:6379 —->redis-service —–> Redis-Pod
这里不用关心pod的ip地址是否变更， servie会自动找到标签 app=redis的pod
# kubectl create -f redis.yaml
# kubectl create -f redis.service.yaml
[root@k8s-master ~]# kubectl -n luffy get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
redis ClusterIP 10.107.91.29 <none> 6379/TCP 46m
root@k8s-master ~]# kubectl -n luffy get pod -owide --show-labels
NAME READY STATUS RESTARTS AGE IP NODE LABELS
redis 1/1 Running 0 2m15s 10.244.2.4 k8s-slave2 app=redis
# describe 显示资源的详细信息
[root@k8s-master ~]# kubectl -n luffy describe service redis
Name: redis
Namespace: luffy
Labels: <none>
Annotations: <none>
Selector: app=redis
Type: ClusterIP
IP Family Policy: SingleStack
IP Families: IPv4
IP: 10.107.91.29 #vip 虚拟ip
IPs: 10.107.91.29
Port: <unset> 6379/TCP
TargetPort: 6379/TCP
Endpoints: 10.244.2.4:6379 #真实容器ip端口
Session Affinity: None
Events: <none>
#删除redis pod重新创建 service信息会更新: endpoints到新的redis上
#谁作的；controller-manager--->endpoint-controller会给service的endpoints更新
[root@k8s-master ~]# kubectl -n luffy delete pod redis
[root@k8s-master ~]# kubectl create -f redis.yaml
[root@k8s-master ~]# kubectl -n luffy get pod -owide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
redis 1/1 Running 0 18s 10.244.2.5 k8s-slave2 <none> <none>
[root@k8s-master ~]# kubectl -n luffy describe service redis
Name: redis
Namespace: luffy
Labels: <none>
Annotations: <none>
Selector: app=redis
Type: ClusterIP
IP Family Policy: SingleStack
IP Families: IPv4
IP: 10.107.91.29
IPs: 10.107.91.29
Port: <unset> 6379/TCP
TargetPort: 6379/TCP
Endpoints: 10.244.2.5:6379
Session Affinity: None
Events: <none>
Mysql容器改造Pod¶
docker run -d -p 3306:3306 --name mysql -v /opt/mysql:/var/lib/mysql -e MYSQL_DATABASE=myblog -e MYSQL_ROOT_PASSWORD=123456 mysql:5.7 --character-set-server=utf8mb4 --collation-server=utf8mb4_unicode_ci
-p 端口映射
-v 宿主机目录/容器目录 #目录挂载
-e 添加环境变量
-- 命令； 镜像有entrpont ，cmd就作为参数传入， 容器启动的命令cmd
mysql.yaml
cat <<EOF > mysql.yaml
apiVersion: v1
kind: Pod
metadata:
name: mysql
namespace: luffy
labels:
app: mysql
spec:
containers:
- name: mysql
image: mysql:5.7
env:
- name: MYSQL_DATABASE # 指定数据库地址
value: "eladmin"
- name: MYSQL_ROOT_PASSWORD
value: "luffyAdmin!"
ports:
- containerPort: 3306
args:
- --character-set-server=utf8mb4
- --collation-server=utf8mb4_unicode_ci
volumeMounts:
- name: mysql-data #挂载的volumes名是mysql-data 和下面的对应好。
mountPath: /var/lib/mysql
volumes:
- name: mysql-data
hostPath:
path: /opt/mysql
EOF
思考：服务部署节点不固定，如何保障数据持久化
- 定点部署
# 给Pod添加节点选择器
nodeSelector: # 使用节点选择器将Pod调度到指定label的节点
mysql: "true"
# 给节点打标签
kubectl label node k8s-master mysql=true
# 停掉之前的mysql容器，用Pod部署
docker stop mysql
cat <<EOF > mysql.yaml
apiVersion: v1
kind: Pod
metadata:
name: mysql
namespace: luffy
labels:
app: mysql #这个标签 servie根据这个标签找对应的pod
spec:
nodeSelector:
mysql: "true"
containers:
- name: mysql
image: mysql:5.7
env:
- name: MYSQL_DATABASE # 指定数据库地址
value: "eladmin"
- name: MYSQL_ROOT_PASSWORD
value: "luffyAdmin!"
ports:
- containerPort: 3306
args: #重写容器启动的cmd
- --character-set-server=utf8mb4
- --collation-server=utf8mb4_unicode_ci
volumeMounts:
- name: mysql-data #挂载的volumes名是mysql-data 和下面的对应好。
mountPath: /var/lib/mysql
volumes:
- name: mysql-data
hostPath:
path: /opt/mysql
EOF
cat <<EOF > mysql.service.yaml
apiVersion: v1
kind: Service
metadata:
name: mysql
namespace: luffy
spec:
ports:
- port: 3306
protocol: TCP
targetPort: 3306
selector:
app: mysql
type: ClusterIP
EOF
kubectl create -f mysql.yaml
# 创建mysql的service
kubectl create -f mysql.service.yaml
# 部署完一直等待，查看pod的详细信息
kubectl -n luffy describe po mysql
# 查看service 详细信息
kubectl -n luffy describe svc mysql
#查看pod日志
kubectl -n luffy logs -f --tail=200 mysql
kubectl -n luffy |get|logs|exec|describe | pod
# 修改eladmin-api的环境变量，重建eladmin-api服务
-
使用PV+PVC连接分布式存储解决方案
-
ceph
- glusterfs
- nfs
Pod常用设置¶
Pod数据持久化¶
通过挂载卷的方式，参考mysql的pod
服务健康检查¶
检测容器服务是否健康的手段，若不健康，会根据设置的重启策略（restartPolicy）进行操作，两种检测机制可以分别单独设置，若不设置，默认认为Pod是健康的。
两种机制：
- LivenessProbe探针 存活性探测：用于判断容器是否存活，即Pod是否为running状态，如果
LivenessProbe探针探测到容器不健康，则kubelet将kill掉容器，并根据容器的重启策略是否重启，如果一个容器不包含LivenessProbe探针，则Kubelet认为容器的LivenessProbe探针的返回值永远成功。
...
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
livenessProbe:
tcpSocket:
port: 8000
initialDelaySeconds: 20 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
...
# 可配置的参数如下：
initialDelaySeconds：容器启动后第一次执行探测是需要等待多少秒。
periodSeconds： 执行探测的频率。默认是10秒，最小1秒。
timeoutSeconds：探测超时时间。默认1秒，最小1秒。
successThreshold：探测失败后，最少连续探测成功多少次才被认定为成功。默认是1。
failureThreshold：探测成功后，最少连续探测失败多少次
# 本例配置的情况，健康检查的逻辑为：
K8S将在Pod开始启动20s(initialDelaySeconds)后探测Pod内的8000端口是否可以建立TCP连接，并且每15秒钟探测一次，如果连续3次探测失败，则kubelet重启该容器
- ReadinessProbe探针 可用性探测：用于判断容器是否正常提供服务，即容器的Ready是否为True，是否可以接收请求，如果
ReadinessProbe探测失败，则容器的Ready将为False，Endpoint Controller控制器将此Pod的Endpoint从对应的service的Endpoint列表中移除，不再将任何请求调度此Pod上，直到下次探测成功。（剔除此pod不参与接收请求不会将流量转发给此Pod）。
...
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
readinessProbe:
httpGet:
path: /auth/code
port: 8000
scheme: HTTP
initialDelaySeconds: 20 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
...
# K8S将在Pod开始启动10s(initialDelaySeconds)后利用HTTP访问8000端口的/auth/code，如果超过3s**或者返回码不在200~399内，则健康检查失败
三种类型：
- exec：通过执行命令来检查服务是否正常，返回值为0则表示容器健康
- httpGet方式：通过发送http请求检查服务是否正常，返回200-399状态码则表明容器健康
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
readinessProbe:
httpGet:
path: /auth/code
port: 8000
scheme: HTTP
initialDelaySeconds: 20 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
- tcpSocket：通过容器的IP和Port执行TCP检查，如果能够建立TCP连接，则表明容器健康
...
livenessProbe:
tcpSocket:
port: 8000
initialDelaySeconds: 10 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 10 # 执行探测的频率
timeoutSeconds: 2 # 探测超时时间
...
以Redis为例，演示效果：
apiVersion: v1
kind: Pod
metadata:
name: redis
namespace: luffy
labels:
app: redis
spec:
# hostNetwork: true
containers:
- name: redis
image: redis:3.2
ports:
- containerPort: 6379
livenessProbe:
tcpSocket:
port: 6379
initialDelaySeconds: 10 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 10 # 执行探测的频率
timeoutSeconds: 2 # 探测超时时间
readinessProbe:
tcpSocket:
port: 6379
initialDelaySeconds: 10
periodSeconds: 10
timeoutSeconds: 2

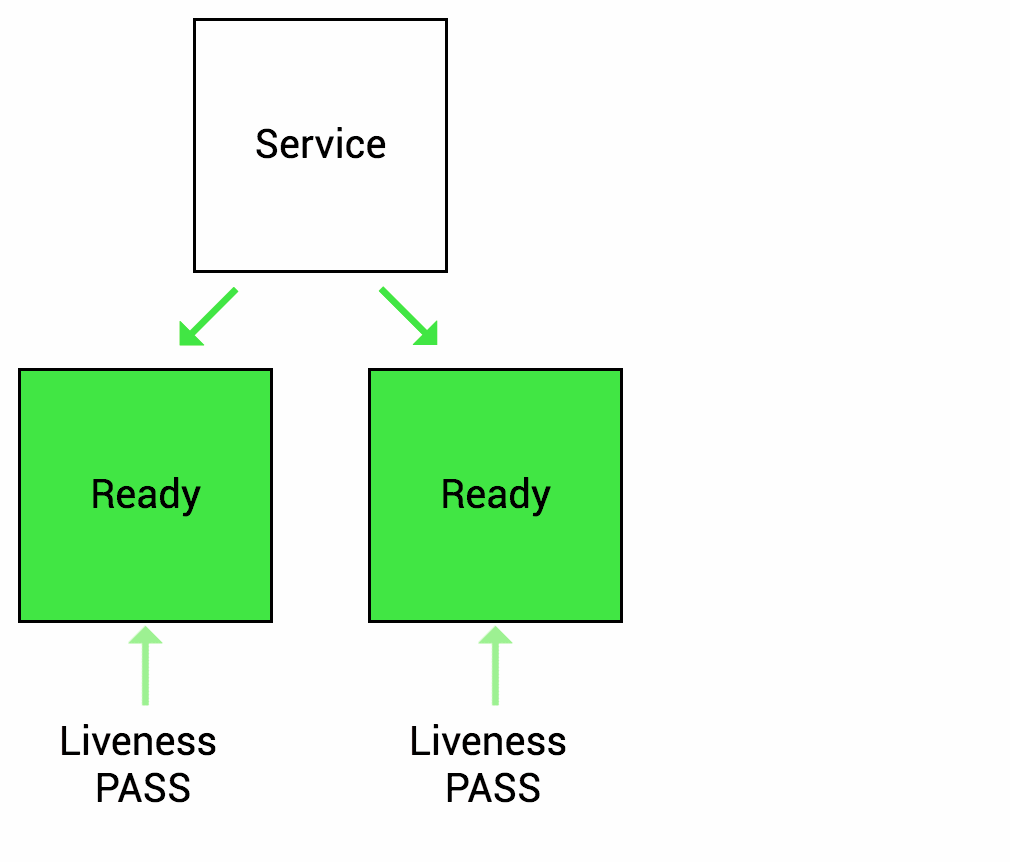

Readiness 决定了Service是否将流量导入到该Pod，Liveness决定了容器是否需要被重启
重启策略¶
Pod的重启策略（RestartPolicy）应用于Pod内的所有容器，并且仅在Pod所处的Node上由kubelet进行判断和重启操作。当某个容器异常退出或者健康检查失败时，kubelet将根据RestartPolicy的设置来进行相应的操作。 Pod的重启策略包括Always、OnFailure和Never，默认值为Always。
- Always：当容器进程退出后，由
kubelet自动重启该容器； - OnFailure：当容器终止运行且退出码不为0时，由
kubelet自动重启该容器； - Never：不论容器运行状态如何，
kubelet都不会重启该容器。
演示重启策略：
-
使用默认的重启策略，即
restartPolicy: Always，无论容器是否是正常退出，都会自动重启容器 -
使用
OnFailure的策略时
- 如果Pod的1号进程是正常退出，则不会重启
- 只有非正常退出状态才会重启
- 使用Never时，退出了就不再重启
可以看出，若容器正常退出，Pod的状态会是Completed，非正常退出，状态为Error或者CrashLoopBackOff
镜像拉取策略¶
spec:
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
imagePullPolicy: IfNotPresent
设置镜像的拉取策略，默认为IfNotPresent
- Always，总是拉取镜像，即使本地有镜像也从仓库拉取
- IfNotPresent ，本地有则使用本地镜像，本地没有则去仓库拉取
- Never，只使用本地镜像，本地没有则报错
Pod资源限制¶
为了保证充分利用集群资源，且确保重要容器在运行周期内能够分配到足够的资源稳定运行，因此平台需要具备
Pod的资源限制的能力。 对于一个pod来说，资源最基础的2个的指标就是：CPU和内存。
Kubernetes提供了个采用requests和limits 两种类型参数对资源进行预分配和使用限制。
...
apiVersion: v1
kind: Pod
metadata:
name: redis
namespace: luffy
labels:
app: redis
spec:
containers:
- name: redis
image: redis:3.2
ports:
- containerPort: 6379
livenessProbe:
tcpSocket:
port: 6379
initialDelaySeconds: 10 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 10 # 执行探测的频率
timeoutSeconds: 2 # 探测超时时间
readinessProbe:
tcpSocket:
port: 6379
initialDelaySeconds: 10 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 10 # 执行探测的频率
timeoutSeconds: 2 # 探测超时时间
resources:
requests:
memory: 300Mi
cpu: 50m #cpu 1000m表示1个核心接写数字2 表示2c 两个核心
limits:
memory: 1Gi
cpu: 200m
...
requests：
- 容器使用的最小资源需求,作用于schedule阶段，作为容器调度时资源分配的判断依赖
- 只有当前节点上可分配的资源量 >= request 时才允许将容器调度到该节点
- request参数不限制容器的最大可使用资源
- requests.cpu被转成docker的--cpu-shares参数，与cgroup cpu.shares功能相同 (无论宿主机有多少个cpu或者内核，--cpu-shares选项都会按照比例分配cpu资源）
- requests.memory没有对应的docker参数，仅作为k8s调度依据
limits：
-
容器能使用资源的最大值
-
设置为0表示对使用的资源不做限制, 可无限的使用
-
当pod 内存超过limit时，会被oom
-
当cpu超过limit时，不会被kill，但是会限制不超过limit值
-
limits.cpu会被转换成docker的–cpu-quota参数。与cgroup cpu.cfs_quota_us功能相同
-
limits.memory会被转换成docker的–memory参数。用来限制容器使用的最大内存
对于 CPU，我们知道计算机里 CPU 的资源是按“时间片”的方式来进行分配的，系统里的每一个操作都需要 CPU 的处理，所以，哪个任务要是申请的 CPU 时间片越多，那么它得到的 CPU 资源就越多。
然后还需要了解下 CGroup 里面对于 CPU 资源的单位换算：
这里的 m 就是毫、毫核的意思，Kubernetes 集群中的每一个节点可以通过操作系统的命令来确认本节点的 CPU 内核数量，然后将这个数量乘以1000，得到的就是节点总 CPU 总毫数。比如一个节点有四核，那么该节点的 CPU 总毫量为 4000m。
注意：若内存使用超出限制，会引发系统的OOM机制，因CPU是可压缩资源，不会引发Pod退出或重建
改造后yaml¶
redis.yaml
cat <<EOF > redis.yaml
apiVersion: v1
kind: Pod
metadata:
name: redis
namespace: luffy
labels:
app: redis
spec:
containers:
- name: redis
image: redis:3.2
ports:
- containerPort: 6379
livenessProbe:
tcpSocket:
port: 6379
initialDelaySeconds: 10 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 10 # 执行探测的频率
timeoutSeconds: 2 # 探测超时时间
readinessProbe:
tcpSocket:
port: 6379
initialDelaySeconds: 10 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 10 # 执行探测的频率
timeoutSeconds: 2 # 探测超时时间
resources:
requests:
memory: 100Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 1
EOF
mysql.yaml
cat <<EOF > mysql.yaml
apiVersion: v1
kind: Pod
metadata:
name: mysql
namespace: luffy
labels:
app: mysql
spec:
containers:
- name: mysql
image: mysql:5.7
env:
- name: MYSQL_DATABASE # 指定数据库地址
value: "eladmin"
- name: MYSQL_ROOT_PASSWORD
value: "luffyAdmin!"
ports:
- containerPort: 3306
args:
- --character-set-server=utf8mb4
- --collation-server=utf8mb4_unicode_ci
livenessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 15 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 10 # 执行探测的频率
timeoutSeconds: 2 # 探测超时时间
readinessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 15 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 10 # 执行探测的频率
timeoutSeconds: 2 # 探测超时时间
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 500m
volumeMounts:
- name: mysql-data
mountPath: /var/lib/mysql
volumes:
- name: mysql-data
hostPath:
path: /opt/mysql/
nodeSelector: # 使用节点选择器将Pod调度到指定label的节点
mysql: "true"
EOF
eladmin-api.yaml
cat <<EOF > eladmin-api.yaml
apiVersion: v1
kind: Pod
metadata:
name: eladmin-api
namespace: luffy
labels:
app: eladmin-api
spec:
imagePullSecrets:
- name: registry-172-16-1-226
restartPolicy: Always
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
env:
- name: DB_HOST # 指定数据库地址
value: "10.1.14.241"
- name: DB_USER # 指定数据库连接使用的用户
value: "root"
- name: DB_PWD
value: "luffyAdmin!"
- name: REDIS_HOST
value: "10.105.226.34"
- name: REDIS_PORT
value: "6379"
ports:
- containerPort: 8000
livenessProbe:
tcpSocket:
port: 8000
initialDelaySeconds: 20 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
readinessProbe:
httpGet:
path: /auth/code
port: 8000
scheme: HTTP
initialDelaySeconds: 20 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 1
EOF
配置优化¶
yaml优化¶
思考：为什么要优化
yaml的环境变量中存在敏感信息（账号、密码），存在安全隐患
为什么要统一管理环境变量
- 环境变量中有很多敏感的信息，比如账号密码，直接暴漏在yaml文件中存在安全性问题
- 对于开发、测试、生产环境，由于配置均不同，每套环境部署的时候都要修改yaml，带来额外的开销
ConfigMap和Secret¶
k8s提供两类资源，configMap和Secret，可以用来实现业务配置的统一管理， 允许将配置文件与镜像文件分离，以使容器化的应用程序具有可移植性 。
configMap，通常用来管理应用的配置文件或者环境变量
cat <<EOF > configmap.yaml
apiVersion: v1
kind: ConfigMap
metadata:
name: eladmin
namespace: luffy
data:
DB_HOST: "10.244.0.8"
DB_USER: "root"
REDIS_HOST: "10.244.2.28"
REDIS_PORT: "6379"
EOF
kubectl create -f configmap.yaml
kubectl -n luffy get configmap eladmin -oyaml
创建并查看configmap：
或者可以使用命令的方式，从文件中创建，比如：
cat <<EOF > env-configs.txt
DB_HOST=10.244.0.8
REDIS_HOST=10.244.2.28
REDIS_PORT=6379
EOF
kubectl -n luffy create configmap eladmin --from-env-file=env-configs.txt
-
Secret，管理敏感类的信息，默认会base64编码存储，有三种类型
-
Service Account：用来访问Kubernetes API，由Kubernetes自动创建，并且会自动挂载到Pod的/run/secrets/kubernetes.io/serviceaccount目录中；创建ServiceAccount后，Pod中指定serviceAccount后，自动创建该ServiceAccount对应的secret； Opaque：base64编码格式的Secret，用来存储密码、密钥等；kubernetes.io/dockerconfigjson：用来存储私有docker registry的认证信息。
cat > env-secret.txt <<EOF
DB_PWD=luffyAdmin!
DB_USER=root
EOF
#创建 generic 类型secret
kubectl -n luffy create secret generic eladmin-secret --from-env-file=env-secret.txt
kubectl -n luffy get secret
#命令行创建 docker-registry secret
kubectl -n luffy create secret docker-registry registry-172-16-1-226 --docker-username=admin --docker-password=admin --docker-email=chengkanghua@foxmail.com --docker-server=172.16.1.226:5000
也可以通过如下方式：
cat <<EOF >secret.yaml
apiVersion: v1
kind: Secret
metadata:
name: eladmin-secret
namespace: luffy
type: Opaque
data:
DB_USER: cm9vdA== #注意加-n参数， echo -n root|base64
DB_PWD: bHVmZnlBZG1pbiE=
EOF
----------------------------------------------
kubectl -n luffy create -f secret.yaml
kubectl -n luffy get secret
从配置中引用环境变量¶
# mysql的pod
...
containers:
- name: mysql
image: mysql:5.7
env:
- name: MYSQL_DATABASE # 指定数据库地址
value: "eladmin"
- name: MYSQL_ROOT_PASSWORD
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_PWD
ports:
- containerPort: 3306
...
# eladmin-api的yaml
...
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
env:
- name: DB_HOST # 指定数据库地址
valueFrom:
configMapKeyRef:
name: eladmin
key: DB_HOST
- name: DB_USER # 指定数据库连接使用的用户
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_USER
- name: DB_PWD
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_PWD
- name: REDIS_HOST
valueFrom:
configMapKeyRef:
name: eladmin
key: REDIS_HOST
- name: REDIS_PORT
valueFrom:
configMapKeyRef:
name: eladmin
key: REDIS_PORT
ports:
- containerPort: 8000
...

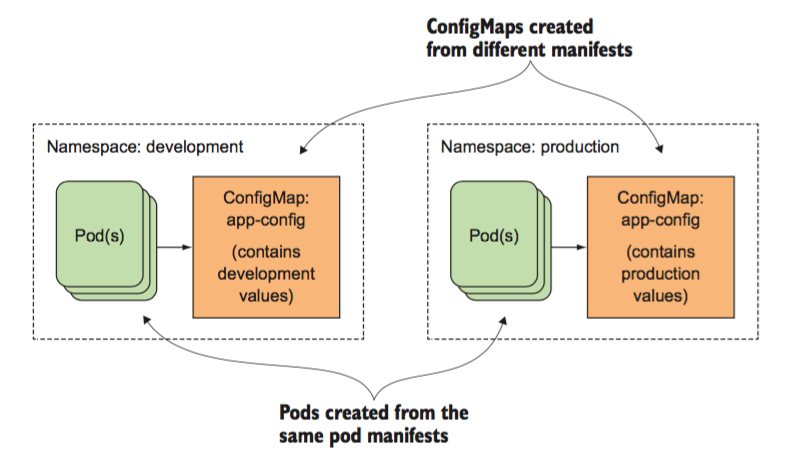

在部署不同的环境时，pod的yaml无须再变化，只需要在每套环境中维护一套ConfigMap和Secret即可。但是注意configmap和secret不能跨namespace使用，且更新后，pod内的env不会自动更新，重建后方可更新。
Pod生命周期¶
如何编写资源yaml¶
- 拿来主义，从机器中已有的资源中拿
-
学会在官网查找， https://kubernetes.io/docs/home/
-
从kubernetes-api文档中查找， https://kubernetes.io/docs/reference/generated/kubernetes-api/v1.16/#pod-v1-core
-
kubectl explain 查看具体字段含义
pod状态与生命周期¶

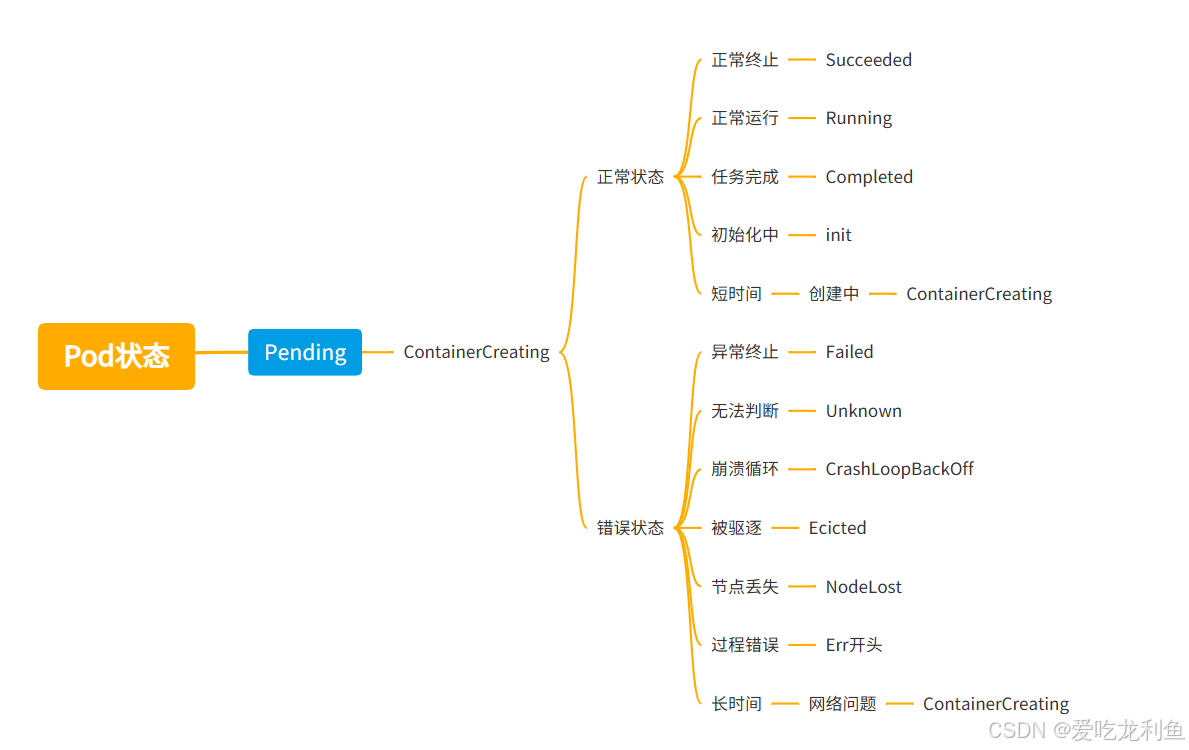

Pod的状态如下表所示：
| 状态值 | 描述 |
|---|---|
| Pending | API Server已经创建该Pod，等待调度器调度 |
| ContainerCreating | 拉取镜像启动容器中 |
| Running | Pod内容器均已创建，且至少有一个容器处于运行状态、正在启动状态或正在重启状态 |
| Succeeded|Completed | Pod内所有容器均已成功执行退出，且不再重启 |
| Failed|Error | Pod内所有容器均已退出，但至少有一个容器退出为失败状态 |
| CrashLoopBackOff | Pod内有容器启动失败，比如配置文件丢失导致主进程启动失败 |
| Unknown | 由于某种原因无法获取该Pod的状态，可能由于网络通信不畅导致 |

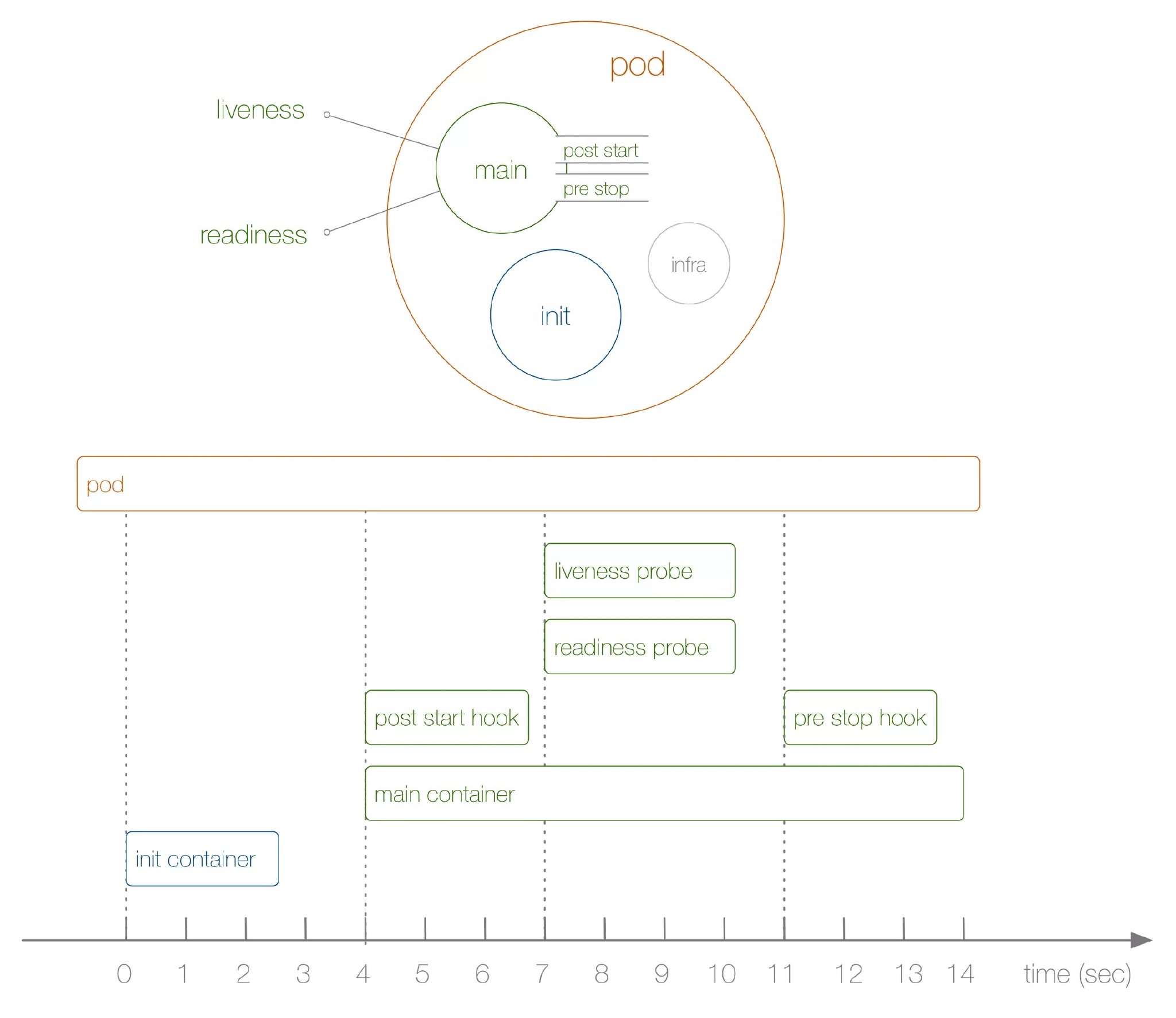

启动和关闭示意：
初始化容器：
- 验证业务应用依赖的组件是否均已启动
- 修改目录的权限
- 调整系统参数
...
initContainers:
- command:
- /sbin/sysctl
- -w
- vm.max_map_count=262144
image: alpine:3.6
imagePullPolicy: IfNotPresent
name: elasticsearch-logging-init
resources: {}
securityContext:
privileged: true
- name: fix-permissions
image: alpine:3.6
command: ["sh", "-c", "chown -R 1000:1000 /usr/share/elasticsearch/data"]
securityContext:
privileged: true
volumeMounts:
- name: elasticsearch-logging
mountPath: /usr/share/elasticsearch/data
...
验证Pod生命周期：
apiVersion: v1
kind: Pod
metadata:
name: pod-lifecycle
labels:
component: pod-lifecycless
spec:
initContainers:
- name: init
image: busybox
command: ['sh', '-c', 'echo $(date +%s): INIT >> /loap/timing']
volumeMounts:
- mountPath: /loap
name: timing
containers:
- name: main
image: busybox
command: ['sh', '-c', 'echo $(date +%s): START >> /loap/timing;sleep 10; echo $(date +%s): END >> /loap/timing;']
volumeMounts:
- mountPath: /loap
name: timing
livenessProbe:
exec:
command: ['sh', '-c', 'echo $(date +%s): LIVENESS >> /loap/timing']
readinessProbe:
exec:
command: ['sh', '-c', 'echo $(date +%s): READINESS >> /loap/timing']
lifecycle:
postStart:
exec:
command: ['sh', '-c', 'echo $(date +%s): POST-START >> /loap/timing']
preStop:
exec:
command: ['sh', '-c', 'echo $(date +%s): PRE-STOP >> /loap/timing']
volumes:
- name: timing
hostPath:
path: /tmp/loap
创建pod测试：
$ kubectl create -f pod-lifecycle.yaml
## 查看demo状态
$ kubectl get po -o wide -w
## 查看调度节点的/tmp/loap/timing
$ cat /tmp/loap/timing
1585424708: INIT
1585424746: START
1585424746: POST-START
1585424754: READINESS
1585424756: LIVENESS
1585424756: END
须主动杀掉 Pod 才会触发
pre-stop hook，如果是 Pod 自己 Down 掉，则不会执行pre-stop hook,且杀掉Pod进程前，进程必须是正常运行状态，否则不会执行pre-stop钩子

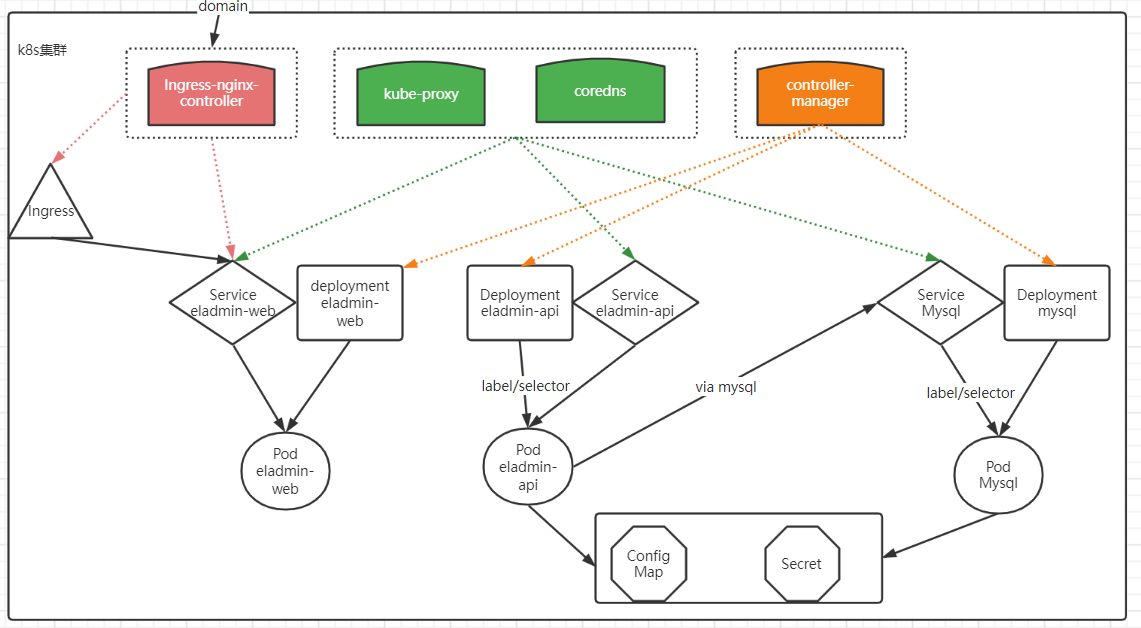

Pod操作小结¶
小结¶
- 实现k8s平台与特定的容器运行时解耦，提供更加灵活的业务部署方式，引入了Pod概念，作为k8s平台中业务服务运行时的最小调度单元
- k8s使用yaml格式定义资源文件，yaml比json更加简洁
- 通过kubectl create|apply| get | exec | logs | delete 等操作k8s资源，必须指定namespace
- 每启动一个Pod，为了实现网络空间共享，会先创建pause容器，并把其他容器网络加入该容器，来实现Pod内所有容器使用同一个网络空间
- 通过nodeSelector选择器影响k8s的调度行为，实现服务定点部署
- Pod重建后Pod IP发生变化，所以使用Service类型的资源为Pod创建上层的VIP对外提供服务
- 通过livenessProbe和readinessProbe实现Pod的存活性和就绪健康检查
- 通过requests和limit分别限定容器初始资源申请与最高上限资源申请
- 通过configMap和Secret来管理业务应用所需的配置（包含环境变量和配置文件等）
- Pod通过initContainer和lifecycle分别来执行初始化、pod启动和删除时候的操作，使得功能更加全面和灵活
- 编写yaml讲究方法，学习k8s，养成从官方网站查询知识的习惯
做了哪些工作：
- 定义Pod.yaml，将
eladmin-api,redis,mysql等服务使用Pod来启动 - mysql数据持久化，各应用添加了健康检查和资源限制
- yaml文件中的环境变量存在账号密码明文等敏感信息，使用configMap和Secret来统一配置，优化部署
只使用Pod, 面临的问题:
- 业务应用启动多个副本
- 集群外部如何访问Pod服务
- 运行业务Pod的某个节点挂了，可以自动帮我把Pod转移到集群中的可用节点启动起来
- 我的业务应用功能是收集节点监控数据,需要把Pod运行在k8集群的各个节点上
工作负载¶
Pod控制器¶
Workload (工作负载)¶
控制器又称工作负载是用于实现管理pod的中间层，确保pod资源符合预期的状态，pod的资源出现故障时，会尝试 进行重启，当根据重启策略无效，则会重新新建pod的资源。
- ReplicaSet: 用户创建指定数量的pod副本数量，确保pod副本数量符合预期状态，并且支持滚动式自动扩容和缩容功能
- Deployment：工作在ReplicaSet之上，用于管理无状态应用，目前来说最好的控制器。支持滚动更新和回滚功能，提供声明式配置
- DaemonSet：用于确保集群中的每一个节点只运行特定的pod副本，通常用于实现系统级后台任务。比如EFK服务
- Job：只要完成就立即退出，不需要重启或重建
- Cronjob：周期性任务控制，不需要持续后台运行
- StatefulSet：管理有状态应用
Deployment改造¶
deployment-mysql.yaml
cat <<EOF >deployment-mysql.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: mysql
namespace: luffy
spec:
replicas: 1 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: mysql
template:
metadata:
labels: #给Pod打label,必须和上方的matchLabels匹配
app: mysql
from: luffy
spec:
containers:
- name: mysql
image: mysql:5.7
args:
- --character-set-server=utf8mb4
- --collation-server=utf8mb4_unicode_ci
ports:
- containerPort: 3306
env:
- name: MYSQL_ROOT_PASSWORD
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_PWD
- name: MYSQL_DATABASE
value: "eladmin"
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 500m
readinessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 5
periodSeconds: 10
livenessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 15
periodSeconds: 20
volumeMounts:
- name: mysql-data
mountPath: /var/lib/mysql
volumes:
- name: mysql-data
hostPath:
path: /opt/mysql/
nodeSelector: # 使用节点选择器将Pod调度到指定label的节点
mysql: "true"
EOF
#关联的配置 secret
cat > env-secret.txt <<EOF
DB_PWD=luffyAdmin!
DB_USER=root
EOF
#创建 generic 类型secret
kubectl -n luffy create secret generic eladmin-secret --from-env-file=env-secret.txt
kubectl -n luffy get secret
# ---扩展
kubectl -n luffy get pod -owide #容器status 报错
kubectl -n luffy describe pod mysql-858f99d446-sztjs #查看详细报错
kubectl -n luffy get pod mysql-858f99d446-sztjs -o yaml #查看 Pod 的详细状态
kubectl -n luffy exec -it mysql-858f99d446-sztjs -- /bin/sh #进容器里调试
kubectl -n luffy get events #查看集群事件
deployment-redis.yaml
cat <<EOF > deployment-redis.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: redis
namespace: luffy
spec:
replicas: 1 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: redis
template:
metadata:
labels: #给Pod打label,必须和上方的matchLabels匹配
app: redis
spec:
containers:
- name: redis
image: redis:3.2
ports:
- containerPort: 6379
resources:
requests:
memory: 100Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 500m
readinessProbe:
tcpSocket:
port: 6379
initialDelaySeconds: 5
periodSeconds: 10
livenessProbe:
tcpSocket:
port: 6379
initialDelaySeconds: 15
periodSeconds: 20
EOF
deploy-eladmin-api.yaml
cat <<EOF > deploy-eladmin-api.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: eladmin-api
namespace: luffy
spec:
replicas: 1 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: eladmin-api
template:
metadata:
labels: #给Pod打label
app: eladmin-api
spec:
imagePullSecrets:
- name: registry-172-16-1-226
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
imagePullPolicy: IfNotPresent
env:
- name: DB_HOST
valueFrom:
configMapKeyRef:
name: eladmin
key: DB_HOST
- name: DB_USER
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_USER
- name: DB_PWD
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_PWD
- name: REDIS_HOST
valueFrom:
configMapKeyRef:
name: eladmin
key: REDIS_HOST
- name: REDIS_PORT
valueFrom:
configMapKeyRef:
name: eladmin
key: REDIS_PORT
ports:
- containerPort: 8000
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 2
livenessProbe:
tcpSocket:
port: 8000
initialDelaySeconds: 20 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
readinessProbe:
httpGet:
path: /auth/code
port: 8000
scheme: HTTP
initialDelaySeconds: 20
timeoutSeconds: 3
periodSeconds: 15
EOF
#关联的配置 secret
cat > env-secret.txt <<EOF
DB_PWD=luffyAdmin!
DB_USER=root
EOF
#创建 generic 类型secret
kubectl -n luffy create secret generic eladmin-secret --from-env-file=env-secret.txt
kubectl -n luffy get secret
# 关联的cofnigmap ;修改对应的ip地址
cat <<EOF > configmap.yaml
apiVersion: v1
kind: ConfigMap
metadata:
name: eladmin
namespace: luffy
data:
DB_HOST: "10.244.0.11"
DB_USER: "root"
REDIS_HOST: "10.244.2.28"
REDIS_PORT: "6379"
EOF
kubectl create -f configmap.yaml
kubectl -n luffy get configmap #查看configmap
kubectl -n luffy edit configmap eladmin #在线修改configmap
kubectl -n luffy get configmap eladmin -oyaml
kubectl -n luffy delete pod eladmin-api-6b54756dd7-hrd9h
创建Deployment¶
kubectl create -f deployment-redis.yaml
kubectl create -f deployment-mysql.yaml
kubectl create -f deploy-eladmin-api.yaml
查看Deployment¶
# kubectl api-resources
$ kubectl -n luffy get deploy
NAME READY UP-TO-DATE AVAILABLE AGE
eladmin-api 1/1 1 1 6m41s
mysql 1/1 1 1 27m
redis 1/1 1 1 90s
* `NAME` 列出了集群中 Deployments 的名称。
* `READY`显示当前正在运行的副本数/期望的副本数。
* `UP-TO-DATE`显示已更新以实现期望状态的副本数。
* `AVAILABLE`显示应用程序可供用户使用的副本数。
* `AGE` 显示应用程序运行的时间量。
# 查看pod
kubectl -n luffy get po -owide
# 查看replicaSet
kubectl -n luffy get rs
副本保障机制¶
controller实时检测pod状态，并保障副本数一直处于期望的值。
## 删除pod，观察pod状态变化
$ kubectl -n luffy delete pod eladmin-api-5bff94959d-hxz2r
# 观察pod
kubectl -n luffy get pod -w
kubectl -n luffy get pods -o wide
## 设置两个副本, 或者通过kubectl -n luffy edit deploy eladmin-api的方式，最好通过修改文件，然后apply的方式，这样yaml文件可以保持同步
kubectl -n luffy scale deploy eladmin-api --replicas=2
# 观察pod
kubectl -n luffy get pod -w
服务更新¶
修改服务，重新打tag模拟服务更新。
更新方式：
# 1. 修改yaml文件，然后apply更新应用
kubectl -n luffy apply -f deploy-eladmin-api.yaml
# 2 直接在线更新
kubectl -n luffy edit deploy eladmin-api
# 3 命令更新
kubectl -n luffy set image deploy eladmin-api eladmin-api=172.16.1.226:5000/eladmin/eladmin-api:v2 --record
修改文件测试：
$ docker build . -t 172.16.1.226:5000/eladmin/eladmin-api:v2 -f Dockerfile
$ docker push 172.16.1.226:5000/eladmin/eladmin-api:v2
Deployment工作流程¶
滚动更新¶
更新策略¶
...
spec:
replicas: 2 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: eladmin-api
strategy:
rollingUpdate:
maxSurge: 25%
maxUnavailable: 25%
type: RollingUpdate #指定更新方式为滚动更新，默认策略，通过get deploy yaml查看
...
---------------修改后完整版
cat <<EOF > deploy-eladmin-api.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: eladmin-api
namespace: luffy
spec:
replicas: 2 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: eladmin-api
strategy:
rollingUpdate:
maxSurge: 25%
maxUnavailable: 25%
type: RollingUpdate #指定更新方式为滚动更新，默认策略，通过get deploy yaml查看
template:
metadata:
labels: #给Pod打label
app: eladmin-api
spec:
imagePullSecrets:
- name: registry-172-16-1-226
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
imagePullPolicy: IfNotPresent
env:
- name: DB_HOST
valueFrom:
configMapKeyRef:
name: eladmin
key: DB_HOST
- name: DB_USER
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_USER
- name: DB_PWD
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_PWD
- name: REDIS_HOST
valueFrom:
configMapKeyRef:
name: eladmin
key: REDIS_HOST
- name: REDIS_PORT
valueFrom:
configMapKeyRef:
name: eladmin
key: REDIS_PORT
ports:
- containerPort: 8000
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 2
livenessProbe:
tcpSocket:
port: 8000
initialDelaySeconds: 20 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
readinessProbe:
httpGet:
path: /auth/code
port: 8000
scheme: HTTP
initialDelaySeconds: 20
timeoutSeconds: 3
periodSeconds: 15
EOF
kubectl apply -f deploy-eladmin-api.yaml
策略控制：
- maxSurge：最大激增数, 指更新过程中, 最多可以比replicas预先设定值多出的pod数量, 可以为固定值或百分比,默认为desired Pods数的25%。计算时向上取整(比如0.5，取1)，更新过程中最多会有replicas + maxSurge个pod
- maxUnavailable： 指更新过程中, 最多有几个pod处于无法服务状态 , 可以为固定值或百分比，默认为desired Pods数的25%。计算时向下取整(比如0.5，取0)
在Deployment rollout时，需要保证Available(Ready) Pods数不低于 replicas - maxUnavailable; 保证所有的非异常状态Pods数不多于 replicas + maxSurge。
以eladmin-api为例，使用默认的策略，更新过程:
- maxSurge 25%，2个实例，向上取整，则maxSurge为1，意味着最多可以有2+1=3个Pod，那么此时会新创建1个ReplicaSet，RS-new，把副本数置为1，此时呢，副本控制器就去创建这个新的Pod
- 同时，maxUnavailable是25%，副本数2*25%，向下取整，则为0，意味着，滚动更新的过程中，不能有少于2个可用的Pod，因此，旧的Replica（RS-old）会先保持不动，等RS-new管理的Pod状态Ready后，此时已经有3个Ready状态的Pod了，那么由于只要保证有2个可用的Pod即可，因此，RS-old的副本数会有2个变成1个，此时，会删掉一个旧的Pod
- 删掉旧的Pod的时候，由于总的Pod数量又变成2个了，因此，距离最大的3个还有1个Pod可以创建，所以，RS-new把管理的副本数由1改成2，此时又会创建1个新的Pod，等RS-new管理了2个Pod都ready后，那么就可以把RS-old的副本数由1置为0了，这样就完成了滚动更新
#查看滚动更新事件
$ kubectl -n luffy describe deploy eladmin-api
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal ScalingReplicaSet 25m deployment-controller Scaled up replica set eladmin-api-7f7686858f to 1
Normal ScalingReplicaSet 13m deployment-controller Scaled down replica set eladmin-api-7f7686858f to 1
Normal ScalingReplicaSet 17s (x2 over 14m) deployment-controller Scaled up replica set eladmin-api-7f7686858f to 2
# kubectl api-resources #查看所有资源类型
# kubectl -n luffy get rs
除了滚动更新以外，还有一种策略是Recreate，直接在当前的pod基础上先删后建：
我们课程中的mysql服务应该使用Recreate来管理：
$ kubectl -n luffy edit deploy mysql
...
selector:
matchLabels:
app: mysql
strategy:
type: Recreate
template:
metadata:
creationTimestamp: null
labels:
app: mysql
...
------修改后的完整版
cat <<EOF > deployment-mysql.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: mysql
namespace: luffy
spec:
replicas: 1 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: mysql
strategy:
type: Recreate
template:
metadata:
labels: #给Pod打label,必须和上方的matchLabels匹配
app: mysql
from: luffy
spec:
containers:
- name: mysql
image: mysql:5.7
args:
- --character-set-server=utf8mb4
- --collation-server=utf8mb4_unicode_ci
ports:
- containerPort: 3306
env:
- name: MYSQL_ROOT_PASSWORD
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_PWD
- name: MYSQL_DATABASE
value: "eladmin"
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 500m
readinessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 5
periodSeconds: 10
livenessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 15
periodSeconds: 20
volumeMounts:
- name: mysql-data
mountPath: /var/lib/mysql
volumes:
- name: mysql-data
hostPath:
path: /opt/mysql/
nodeSelector: # 使用节点选择器将Pod调度到指定label的节点
mysql: "true"
EOF
kubectl apply -f deployment-mysql.yaml
服务回滚¶
通过滚动升级的策略可以平滑的升级Deployment，若升级出现问题，需要最快且最好的方式回退到上一次能够提供正常工作的版本。为此K8S提供了回滚机制。
revision：更新应用时，K8S都会记录当前的版本号，即为revision，当升级出现问题时，可通过回滚到某个特定的revision，默认配置下，K8S只会保留最近的几个revision，可以通过Deployment配置文件中的spec.revisionHistoryLimit属性增加revision数量，默认是10。
查看当前：
$ kubectl -n luffy rollout history deploy eladmin-api ##CHANGE-CAUSE为空
$ kubectl delete -f deploy-eladmin-api.yaml ## 方便演示到具体效果，删掉已有deployment
记录回滚：
# 修改了配置文件, apply -f 之后也会记录到历史版本中
$ kubectl apply -f deploy-eladmin-api.yaml --record
$ kubectl -n luffy edit deploy eladmin-api --record=true #镜像名v1 修改成v2
#再次查看历史记录
[root@k8s-master ~]# kubectl -n luffy rollout history deploy eladmin-api
deployment.apps/eladmin-api
REVISION CHANGE-CAUSE
1 <none>
2 kubectl edit deploy eladmin-api --namespace=luffy --record=true
查看deployment更新历史：
$ kubectl -n luffy rollout history deploy eladmin-api
deployment.apps/eladmin-api
REVISION CHANGE-CAUSE
1 kubectl create --filename=deployment-eladmin-api.yaml --record=true
2 kubectl edit deployment eladmin-api --record=true
回滚到具体的REVISION:
$ kubectl -n luffy rollout undo deploy eladmin-api --to-revision=1
deployment.apps/eladmin-api rolled back
# 访问应用测试
小笔记
Service基础¶
Kubernetes服务访问之Service¶
通过以前的学习，我们已经能够通过Deployment来创建一组Pod来提供具有高可用性的服务。虽然每个Pod都会分配一个单独的Pod IP，然而却存在如下两个问题：
- Pod IP仅仅是集群内可见的虚拟IP，外部无法访问。
- Pod IP会随着Pod的销毁而消失，当ReplicaSet对Pod进行动态伸缩时，Pod IP可能随时随地都会变化，这样对于我们访问这个服务带来了难度。
Service 负载均衡之Cluster IP¶
service是一组pod的服务抽象，相当于一组pod的LB，负责将请求分发给对应的pod。service会为这个LB提供一个IP，一般称为cluster IP 。使用Service对象，通过selector进行标签选择，找到对应的Pod:
cat <<EOF >service-eladmin-api.yaml
apiVersion: v1
kind: Service
metadata:
name: eladmin-api
namespace: luffy
spec:
ports:
- port: 8000
protocol: TCP
targetPort: 8000
selector:
app: eladmin-api
type: ClusterIP
EOF
操作演示：
## 别名
$ alias kd='kubectl -n luffy'
## 创建服务
$ kd create -f service-eladmin-api.yaml
$ kd get po --show-labels
NAME READY STATUS RESTARTS AGE LABELS
eladmin-api-5d979bb778-nv9qs 1/1 Running 0 7h57m app=eladmin-api
mysql-858f99d446-vvmgz 1/1 Running 0 10h app=mysql,from=luffy
redis-7957d49f44-smd9r 1/1 Running 0 9h app=redis
$ kd get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
eladmin-api ClusterIP 10.99.182.32 <none> 8000/TCP 2m3s
mysql ClusterIP 10.99.14.241 <none> 3306/TCP 16h
redis ClusterIP 10.105.226.34 <none> 6379/TCP 45h
$ kd describe svc eladmin-api
Name: eladmin-api
Namespace: luffy
Labels: <none>
Annotations: <none>
Selector: app=eladmin-api
Type: ClusterIP
IP Family Policy: SingleStack
IP Families: IPv4
IP: 10.99.182.32
IPs: 10.99.182.32
Port: <unset> 8000/TCP
TargetPort: 8000/TCP
Endpoints: 10.244.2.38:8000
Session Affinity: None
Events: <none>
## 扩容eladmin-api服务
$ kd scale deploy eladmin-api --replicas=2
## 再次查看 service后关联的Endpoints
$ kd describe svc eladmin-api
# kubectl -n luffy describe service eladmin-api
Service与Pod如何关联:
service对象创建的同时，会创建同名的endpoints对象，若服务设置了readinessProbe, 当readinessProbe检测失败时，endpoints列表中会剔除掉对应的pod_ip，这样流量就不会分发到健康检测失败的Pod中
$ kubectl -n luffy get endpoints eladmin-api
NAME ENDPOINTS AGE
eladmin-api 10.244.0.68:8002,10.244.1.158:8002 7m
Service Cluster-IP如何访问:
$ kubectl -n luffy get svc eladmin-api
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
eladmin-api ClusterIP 10.99.182.32 <none> 8000/TCP 54m
$ curl 10.99.182.32:8000/auth/code
### 业务自身支持localhost:8000/auth/code -> pod-ip:8000/auth/code -> service-cluster-ip:8000/auth/code
思考：为何访问cluster-ip可以成功访问到pod的服务
kube-proxy --> dnat-->snat
#kube-proxy组件是安装在kube-system命名空间下
#是一个进程
kubectl -n kube-system get pod -o wide
kubectl -n kube-system logs -f kube-proxy-gmmlv #改成当前主机的kube-proxy 容器名
#日志里显示是 using iptables proxier
kube-proxy¶
运行在每个节点上，监听 API Server 中服务对象的变化，再通过创建流量路由规则来实现网络的转发。
有三种模式：
-
User space, 让 Kube-Proxy 在用户空间监听一个端口，所有的 Service 都转发到这个端口，然后 Kube-Proxy 在内部应用层对其进行转发 ， 所有报文都走一遍用户态，性能不高，k8s v1.2版本后废弃。
-
Iptables， 当前默认模式，完全由 IPtables 来实现， 通过各个node节点上的iptables规则来实现service的负载均衡，但是随着service数量的增大，iptables模式由于线性查找匹配、全量更新等特点，其性能会显著下降。
-
IPVS， 与iptables同样基于Netfilter，但是采用的hash表，因此当service数量达到一定规模时，hash查表的速度优势就会显现出来，从而提高service的服务性能。 k8s 1.8版本开始引入，1.11版本开始稳定，需要开启宿主机的ipvs模块。
IPtables模式示意图：
$ kubectl -n luffy get service eladmin-api
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
eladmin-api ClusterIP 10.99.182.32 <none> 8000/TCP 94m
$ iptables-save |grep 10.99.182.32
[root@k8s-master week2]# iptables-save |grep eladmin-api|grep 10.99.182.32
-A KUBE-SERVICES -d 10.99.182.32/32 -p tcp -m comment --comment "luffy/eladmin-api cluster IP" -m tcp --dport 8000 -j KUBE-SVC-DTK5GE7MKO2S7DFZ
-A KUBE-SVC-DTK5GE7MKO2S7DFZ ! -s 10.244.0.0/16 -d 10.99.182.32/32 -p tcp -m comment --comment "luffy/eladmin-api cluster IP" -m tcp --dport 8000 -j KUBE-MARK-MASQ
$ iptables-save |grep -v MASQ |grep KUBE-SVC-DTK5GE7MKO2S7DFZ
-A KUBE-SVC-DTK5GE7MKO2S7DFZ -m comment --comment "luffy/eladmin-api -> 10.244.0.15:8000" -m statistic --mode random --probability 0.33333333349 -j KUBE-SEP-FYSS62BM2LFBPSMX
# --probability 0.33333333349 表示负载均衡分配概率30%
-A KUBE-SVC-DTK5GE7MKO2S7DFZ -m comment --comment "luffy/eladmin-api -> 10.244.0.15:8000" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-FYSS62BM2LFBPNZO
-A KUBE-SVC-DTK5GE7MKO2S7DFZ -m comment --comment "luffy/eladmin-api -> 10.244.2.38:8000" -j KUBE-SEP-MYTXET6SGXYSFLWJ
# 随机分配模式3个pod 概率：30%--》50%--》100%
# 随机分配模式4个pod 概率：25%--》33%--》50%--》100%
$ iptables-save |grep KUBE-SEP-GB5GNOM5CZH7ICXZ
-A KUBE-SEP-GB5GNOM5CZH7ICXZ -p tcp -m tcp -j DNAT --to-destination 10.244.1.158:8002
$ iptables-save |grep KUBE-SEP-7GWC3FN2JI5KLE47
-A KUBE-SEP-7GWC3FN2JI5KLE47 -p tcp -m tcp -j DNAT --to-destination 10.244.1.159:8002
面试题： k8s的Service Cluster-IP能不能ping通
默认iptables模式，规则里只有tcp 协议 可以curl访问业务， ping是icmp协议 也没有虚拟网卡，所以ping不通
ipvs模式 可以ping通
通过 ip a s kube-ipvs0 #是可以查看到虚拟网卡 并且有ip地址
变型题： k8s的service 能不能ping 通？
iptables转换ipvs模式
# 内核开启ipvs模块，集群各节点都执行
cat > /etc/sysconfig/modules/ipvs.modules <<EOF
#!/bin/bash
ipvs_modules="ip_vs ip_vs_lc ip_vs_wlc ip_vs_rr ip_vs_wrr ip_vs_lblc ip_vs_lblcr ip_vs_dh ip_vs_sh ip_vs_nq ip_vs_sed ip_vs_ftp nf_conntrack_ipv4"
for kernel_module in \${ipvs_modules}; do
/sbin/modinfo -F filename \${kernel_module} > /dev/null 2>&1
if [ $? -eq 0 ]; then
/sbin/modprobe \${kernel_module}
fi
done
EOF
chmod 755 /etc/sysconfig/modules/ipvs.modules && bash /etc/sysconfig/modules/ipvs.modules && lsmod | grep ip_vs
# 安装ipvsadm工具
$ yum install ipset ipvsadm -y
# 修改kube-proxy 模式
$ kubectl -n kube-system edit cm kube-proxy
...
kind: KubeProxyConfiguration
metricsBindAddress: ""
mode: "ipvs"
nodePortAddresses: null
oomScoreAdj: null
...
# 重建kube-proxy
$ kubectl -n kube-system get po |grep kube-proxy|awk '{print $1}'|xargs kubectl -n kube-system delete po
# 查看日志，确认使用了ipvs模式
$ kubectl -n kube-system logs -f
I0605 08:47:52.334298 1 node.go:136] Successfully retrieved node IP: 172.16.1.226
I0605 08:47:52.334430 1 server_others.go:142] kube-proxy node IP is an IPv4 address (172.16.1.226), assume IPv4 operation
I0605 08:47:52.766314 1 server_others.go:258] Using ipvs Proxier.
...
# 清理iptables规则
$ iptables -F -t nat
$ iptables -F
# 查看规则生效
$ ipvsadm -ln
服务发现¶
在k8s集群中，组件之间可以通过定义的Service名称实现通信。
演示服务发现：
## 演示思路：在eladmin-api的容器中直接通过service名称访问mysql服务，观察是否可以访问通
# 先查看服务
$ kubectl -n luffy get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
eladmin-api ClusterIP 10.99.182.32 <none> 8000/TCP 4h50m
eladmin-web ClusterIP 10.106.22.247 <none> 80/TCP 9h
mysql ClusterIP 10.99.14.241 <none> 3306/TCP 21h
redis ClusterIP 10.105.226.34 <none> 6379/TCP 2d1h
# kubectl -n luffy get po -owide
# 进入eladmin-web容器
$ kubectl -n luffy exec -ti eladmin-web-7b9d5994fd-lhznk -- sh
# curl eladmin-api:8000
# nslookup eladmin-api
# nslookup mysql
# nslookup redis
#为什么能ping 通 service name ；
# k8s 中coredns组件作的解析
虽然podip和clusterip都不固定，但是service name是固定的，而且具有完全的跨集群可移植性，因此组件之间调用的同时，完全可以通过service name去通信，这样避免了大量的ip维护成本，使得服务的yaml模板更加简单。因此可以对mysql和eladmin-api的部署进行优化改造：
- configMap中数据库地址可以换成Service名称，这样跨环境的时候，配置内容基本上可以保持不用变化
修改deploy-mysql.yaml #不用修改
修改configmap.yaml
$ kubectl -n luffy edit configmap eladmin
# Please edit the object below. Lines beginning with a '#' will be ignored,
# and an empty file will abort the edit. If an error occurs while saving this file will be
# reopened with the relevant failures.
#
apiVersion: v1
data:
DB_HOST: mysql
REDIS_HOST: redis
REDIS_PORT: "6379"
kind: ConfigMap
metadata:
creationTimestamp: "2022-10-28T13:33:26Z"
name: eladmin
namespace: luffy
resourceVersion: "452964"
uid: 54ab5ed4-64f9-4175-aab5-0ddadeb187e0
重建服务：
$ kubectl -n luffy scale deployment eladmin-api --replicas=0
$ kubectl -n luffy scale deployment eladmin-api --replicas=2
服务发现实现：
CoreDNS是一个Go语言实现的链式插件DNS服务端，是CNCF成员，是一个高性能、易扩展的DNS服务端。
$ kubectl -n kube-system get po -o wide|grep dns
coredns-d4475785-2w4hk 1/1 Running 0 4d22h 10.244.0.64
coredns-d4475785-s49hq 1/1 Running 0 4d22h 10.244.0.65
# 查看eladmin-api的pod解析配置
$ kubectl -n luffy exec -ti eladmin-api-5d979bb778-2g62k -- bash
root@eladmin-api-5d979bb778-2g62k:/opt/eladmin# cat /etc/resolv.conf
search luffy.svc.cluster.local svc.cluster.local cluster.local in.ctcdn.cn ss.in.ctcdn.cn
nameserver 10.96.0.10
options ndots:5
/opt/eladmin# curl eladmin-api:8000
/opt/eladmin# curl eladmin-api.luffy.svc.cluster.local:8000 #解析成
## 10.96.0.10 从哪来
$ kubectl -n kube-system get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kube-dns ClusterIP 10.96.0.10 <none> 53/UDP,53/TCP 51d
## 启动pod的时候，会把kube-dns服务的cluster-ip地址注入到pod的resolve解析配置中，同时添加对应的namespace的search域。 因此跨namespace通过service name访问的话，需要添加对应的namespace名称，
service_name.namespace
$ kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 26h
# kubectl -n kube-system get service kube-dns -o wide
# kubectl -n kube-system describe service kube-dns
# kubectl -n kube-system get pod -l k8s-app=kube-dns -owide #根据标签找到对应的pod
# kubectl -n kube-system get deployment
NodePort¶
Service负载均衡之NodePort¶
cluster-ip为虚拟地址，只能在k8s集群内部进行访问，集群外部如果访问内部服务，实现方式之一为使用NodePort方式。NodePort会默认在 30000-32767 ，不指定的会随机使用其中一个。
cat <<EOF > service-eladmin-api-nodeport.yaml
apiVersion: v1
kind: Service
metadata:
name: eladmin-api-nodeport
namespace: luffy
spec:
ports:
- port: 8000
#nodePort：32222 #指定端口
protocol: TCP
targetPort: 8000
selector:
app: eladmin-api
type: NodePort
EOF
查看并访问服务：
$
service/eladmin-api-nodeport created
$ kubectl -n luffy get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
eladmin-api ClusterIP 10.99.182.32 <none> 8000/TCP 5h22m
eladmin-api-nodeport NodePort 10.103.117.186 <none> 8000:30207/TCP 5s
# curl 172.16.1.226:30207/auth/code
#集群内每个节点的NodePort端口都会进行监听
#noteport也会创建一个cluster-ip
# nodeprot 和clusterip 都是 kube-proxy组件实现的转发
思考：推荐的集群外访问服务的方式是什么
Ingress
ingress¶
Kubernetes服务访问之Ingress¶
对于Kubernetes的Service，无论是Cluster-Ip和NodePort均是四层的负载，集群内的服务如何实现七层的负载均衡，这就需要借助于Ingress，Ingress控制器的实现方式有很多，比如nginx, Contour, Haproxy, trafik, Istio。几种常用的ingress功能对比和选型可以参考这里
Ingress-nginx是7层的负载均衡器 ，负责统一管理外部对k8s cluster中Service的请求。主要包含：
-
ingress-nginx-controller：根据用户编写的ingress规则（创建的ingress的yaml文件），动态的去更改nginx服务的配置文件，并且reload重载使其生效（是自动化的，通过lua脚本来实现）；
-
Ingress资源对象：将Nginx的配置抽象成一个Ingress对象
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: ingress-wildcard-host
spec:
ingressClassName: nginx
rules:
- host: "foo.bar.com"
http:
paths:
- pathType: Prefix
path: "/bar"
backend:
service:
name: service1
port:
number: 80
- host: "bar.foo.com"
http:
paths:
- pathType: Prefix
path: "/foo"
backend:
service:
name: service2
port:
number: 80
示意图：¶
实现逻辑¶
1）ingress controller通过和kubernetes api交互，动态的去感知集群中ingress规则变化
2）然后读取ingress规则(规则就是写明了哪个域名对应哪个service)，按照自定义的规则，生成一段nginx配置
3）再写到nginx-ingress-controller的pod里，这个Ingress controller的pod里运行着一个Nginx服务，控制器把生成的nginx配置写入/etc/nginx/nginx.conf文件中
4）然后reload一下使配置生效。以此达到域名分别配置和动态更新的问题。
安装¶
$ wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.4.0/deploy/static/provider/cloud/deploy.yaml
# https://gitee.com/chengkanghua/script/raw/master/k8s/deploy.yaml #备用地址
## 修改部署节点
$ vim deploy.yaml
504 volumeMounts:
505 - mountPath: /usr/local/certificates/
506 name: webhook-cert
507 readOnly: true
508 dnsPolicy: ClusterFirst
509 nodeSelector:
510 ingress: "true" #替换此处，来决定将ingress部署在哪些机器
511 hostNetwork: true #添加为host模式
512 serviceAccountName: ingress-nginx
513 terminationGracePeriodSeconds: 300
514 volumes:
# 替换镜像地址
sed -i 's#registry.k8s.io/ingress-nginx/kube-webhook-certgen:v20220916-gd32f8c343@sha256:39c5b2e3310dc4264d638ad28d9d1d96c4cbb2b2dcfb52368fe4e3c63f61e10f#myifeng/registry.k8s.io_ingress-nginx_kube-webhook-certgen:v1.3.0#g' deploy.yaml
sed -i 's#registry.k8s.io/ingress-nginx/controller:v1.4.0@sha256:34ee929b111ffc7aa426ffd409af44da48e5a0eea1eb2207994d9e0c0882d143#myifeng/registry.k8s.io_ingress-nginx_controller:v1.4.0#g' deploy.yaml
创建ingress
# 为k8s-master节点添加label
kubectl label node k8s-master ingress=true
kubectl apply -f deploy.yaml
# kubectl -n ingress-nginx get pod
ingress-nginx-controller-9ccddfb4f-m4trc 1/1 Running 0 3m33s
kubectl -n ingress-nginx describe pod ingress-nginx-controller-9ccddfb4f-m4trc
kubectl get node --show-labels |grep ingress
kubectl -n ingress-nginx get pod -owide
使用示例：¶
cat <<EOF > ingress-eladmin-api.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: eladmin-api
namespace: luffy
spec:
ingressClassName: nginx
rules:
- host: eladmin-api.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: eladmin-api
port:
number: 8000
EOF
kubectl create -f ingress-eladmin-api.yaml
# kubectl -n luffy get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
eladmin-api nginx eladmin-api.luffy.com 80 39s
ingress-nginx动态生成upstream配置：
# kubectl -n ingress-nginx get po
NAME READY STATUS RESTARTS AGE
ingress-nginx-admission-create-2dqdt 0/1 Completed 0 9m20s
ingress-nginx-admission-patch-74hm5 0/1 Completed 0 9m20s
ingress-nginx-controller-9ccddfb4f-m4trc 1/1 Running 0 9m20s
# kubectl -n ingress-nginx exec -ti ingress-nginx-controller-9ccddfb4f-m4trc -- bash
$ kubectl -n ingress-nginx exec -ti ingress-nginx-controller-9ccddfb4f-m4trc -- bash
# ps aux
# cat /etc/nginx/nginx.conf|grep eladmin-api -A10 -B1
...
## start server eladmin-api.luffy.com
server {
server_name eladmin-api.luffy.com ;
listen 80 ;
listen [::]:80 ;
listen 443 ssl http2 ;
listen [::]:443 ssl http2 ;
set $proxy_upstream_name "-";
ssl_certificate_by_lua_block {
certificate.call()
--
set $namespace "luffy";
set $ingress_name "eladmin-api";
set $service_name "eladmin-api";
set $service_port "8000";
set $location_path "/";
set $global_rate_limit_exceeding n;
rewrite_by_lua_block {
lua_ingress.rewrite({
force_ssl_redirect = false,
ssl_redirect = true,
force_no_ssl_redirect = false,
preserve_trailing_slash = false,
--
set $balancer_ewma_score -1;
set $proxy_upstream_name "luffy-eladmin-api-8000";
set $proxy_host $proxy_upstream_name;
set $pass_access_scheme $scheme;
set $pass_server_port $server_port;
set $best_http_host $http_host;
set $pass_port $pass_server_port;
set $proxy_alternative_upstream_name "";
--
}
## end server eladmin-api.luffy.com
...
域名解析服务，将 eladmin-api.luffy.com解析到ingress的地址上。ingress是支持多副本的，高可用的情况下，生产的配置是使用lb服务（内网F5设备，公网elb、slb、clb，解析到各ingress的机器，如何域名指向lb地址）
本机，添加如下hosts记录来演示效果。
172.16.1.226 eladmin-api.luffy.com
echo '172.16.1.226 eladmin-api.luffy.com' >> /etc/hosts
[root@k8s-master ~]# curl http://eladmin-api.luffy.com/auth/code #返回正常code信息
然后，访问 http://eladmin-api.luffy.com/auth/code
使用ingress访问eladmin-web服务¶
综合来看下，如何使用ingress来实现eladmin-web项目的访问，总结了三种方式：
- **方式一: **
| 项目 | 访问地址 |
|---|---|
| eladmin-web | http://eladmin.luffy.com |
| eladmin-api | http://eladmin-api.luffy.com |
此方式，eladmin-api对应的地址和目前前端配置的地址( http://eladmin.luffy.com:8000 )有差异，因此需要对前端的代码做调整：
.env.production
git clone --depth=1 https://gitee.com/agagin/eladmin-web.git
cd eladmin-web/
cat <<EOF > .env.production
ENV = 'production'
# 如果使用 Nginx 代理后端接口，那么此处需要改为 '/'，文件查看 Docker 部署篇，Nginx 配置
# 接口地址，注意协议，如果你没有配置 ssl，需要将 https 改为 http
VUE_APP_BASE_API = 'http://eladmin-api.luffy.com'
# 如果接口是 http 形式， wss 需要改为 ws
VUE_APP_WS_API = 'ws://eladmin-api.luffy.com'
EOF
cat > Dockerfile.multi<<EOF
FROM codemantn/vue-node AS builder
LABEL maintainer="inspur_lyx@hotmail.com"
# config npm
RUN npm config set sass_binary_site https://npmmirror.com/mirror/sass && \
npm config set registry https://registry.npmmirror.com
WORKDIR /opt/eladmin-web
COPY . .
# build
RUN ls -l && npm cache clean --force && npm install && npm run build:prod
FROM nginx:alpine
WORKDIR /usr/share/nginx/html
COPY --from=builder /opt/eladmin-web/dist /usr/share/nginx/html/
EXPOSE 80
EOF
docker build --no-cache . -t 172.16.1.226:5000/eladmin/eladmin-web:v2 -f Dockerfile.multi
# docker login 172.16.1.226:5000
# docker tag eladmin-web:v2 172.16.1.226:5000/eladmin/eladmin-web:v2
docker push 172.16.1.226:5000/eladmin/eladmin-web:v2
前端代码调整，因此需要重新构建一版前端：
docker build . -t 172.16.1.226:5000/eladmin/eladmin-web:v2
docker push 172.16.1.226:5000/eladmin/eladmin-web:v2
然后为eladmin-web准备Deployment、Service、Ingress 资源清单：
eladmin-web-all.yaml
cat <<EOF > deployment-eladmin-web.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: eladmin-web
namespace: luffy
spec:
replicas: 1 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: eladmin-web
template:
metadata:
labels: #给Pod打label
app: eladmin-web
spec:
imagePullSecrets:
- name: registry-172-16-1-226
containers:
- name: eladmin-web
image: 172.16.1.226:5000/eladmin/eladmin-web:v2
imagePullPolicy: IfNotPresent
ports:
- containerPort: 80
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 2
livenessProbe:
tcpSocket:
port: 80
initialDelaySeconds: 15 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
readinessProbe:
tcpSocket:
port: 80
initialDelaySeconds: 15
timeoutSeconds: 3
periodSeconds: 15
EOF
cat <<EOF > service-eladmin-web.yaml
apiVersion: v1
kind: Service
metadata:
name: eladmin-web
namespace: luffy
spec:
ports:
- port: 80
protocol: TCP
targetPort: 80
selector:
app: eladmin-web
type: ClusterIP
EOF
cat <<EOF > ingress-eladmin-web.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: eladmin-web
namespace: luffy
spec:
ingressClassName: nginx
rules:
- host: eladmin.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: eladmin-web
port:
number: 80
EOF
cat <<EOF > ingress-eladmin-api.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: eladmin-api
namespace: luffy
spec:
ingressClassName: nginx
rules:
- host: eladmin-api.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: eladmin-api
port:
number: 8000
EOF
kubectl create -f ingress-eladmin-api.yaml
kubectl create -f deployment-eladmin-web.yaml
kubectl create -f service-eladmin-web.yaml
kubectl create -f ingress-eladmin-web.yaml
[root@k8s-master ~]# kubectl -n luffy get po
NAME READY STATUS RESTARTS AGE
eladmin-api-7f7686858f-fhzcq 1/1 Running 0 69m
eladmin-web-6b579d5fb5-n8zjz 0/1 Running 0 26s
mysql-858f99d446-4svrv 1/1 Running 0 6h10m
redis-7957d49f44-qp66c 1/1 Running 0 6h42m
[root@k8s-master ~]# kubectl -n luffy get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
eladmin-api ClusterIP 10.97.88.182 <none> 8000/TCP 5h35m
eladmin-web ClusterIP 10.106.22.247 <none> 80/TCP 41s
[root@k8s-master ~]# kubectl -n luffy get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
eladmin-api nginx eladmin-api.luffy.com 80 26m
eladmin-web nginx eladmin.luffy.com 80 55s
[root@k8s-master ~]# curl eladmin-api.luffy.com/auth/code
[root@k8s-master ~]# curl eladmin.luffy.com
kubectl delete -f deployment-eladmin-web.yaml
kubectl delete -f service-eladmin-web.yaml
kubectl delete -f ingress-eladmin-web.yaml
本机，添加如下hosts记录来演示效果。
172.16.1.226 eladmin-api.luffy.com
172.16.1.226 eladmin.luffy.com
# windows C:\Windows\System32\drivers\etc
10.0.0.226 eladmin-api.luffy.com
10.0.0.226 eladmin.luffy.com
#浏览器访问 http://eladmin.luffy.com/
然后，访问 http://eladmin.luffy.com
- 方式二：
规划使用如下地址访问：
| 项目 | 访问地址 |
|---|---|
| eladmin-web | http://eladmin.luffy.com |
| eladmin-api | http://eladmin.luffy.com:8000 |
此方式，eladmin-api对应的地址和目前前端配置的地址( http://eladmin.luffy.com:8000 )没有差异，但是ingress-nginx安装时只暴漏了 80和443端口进行服务转发，8000端口没有对外暴漏，因此，需要配置使用ingress-nginx转发tcp服务：
-
修改
ingress-nginx-controller的配置# 新添加文档中的L440和L441 $ vim deploy.yaml ... 431 spec: 432 containers: 433 - args: 434 - /nginx-ingress-controller 435 - --publish-service=$(POD_NAMESPACE)/ingress-nginx-controller 436 - --election-id=ingress-controller-leader 437 - --controller-class=k8s.io/ingress-nginx 438 - --ingress-class=nginx 439 - --configmap=$(POD_NAMESPACE)/ingress-nginx-controller 440 - --tcp-services-configmap=$(POD_NAMESPACE)/tcp-services 441 - --udp-services-configmap=$(POD_NAMESPACE)/udp-services 442 - --validating-webhook=:8443 443 - --validating-webhook-certificate=/usr/local/certificates/cert 444 - --validating-webhook-key=/usr/local/certificates/key 445 env: 446 - name: POD_NAME 447 valueFrom: 448 fieldRef: 449 fieldPath: metadata.name ... kubectl apply -f deploy.yaml -
重建服务
-
创建
tcp-services配置 -
创建并验证
验证可以成功通过ingress-controller的8000端口转发到后端服务，因此我们创建前端ingress资源：
然后为eladmin-web准备Deployment、Service、Ingress 资源清单：
eladmin-web-all.yaml
cat <<EOF >deployment-eladmin-web.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: eladmin-web
namespace: luffy
spec:
replicas: 1 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: eladmin-web
template:
metadata:
labels: #给Pod打label
app: eladmin-web
spec:
imagePullSecrets:
- name: registry-172-16-1-226
containers:
- name: eladmin-web
image: 172.16.1.226:5000/eladmin/eladmin-web:v1
imagePullPolicy: IfNotPresent
ports:
- containerPort: 80
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 2
livenessProbe:
tcpSocket:
port: 80
initialDelaySeconds: 15 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
readinessProbe:
tcpSocket:
port: 80
initialDelaySeconds: 15
timeoutSeconds: 3
periodSeconds: 15
EOF
cat <<EOF >service-eladmin-web.yaml
apiVersion: v1
kind: Service
metadata:
name: eladmin-web
namespace: luffy
spec:
ports:
- port: 80
protocol: TCP
targetPort: 80
selector:
app: eladmin-web
type: ClusterIP
EOF
cat <<\EOF > ingress-eladmin-web.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: eladmin-web
namespace: luffy
spec:
ingressClassName: nginx
rules:
- host: eladmin.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: eladmin-web
port:
number: 80
EOF
# 多个资源类型写到一个yaml文件中,用 --- 分开
kubectl apply -f deployment-eladmin-web.yaml
kubectl apply -f service-eladmin-web.yaml
kubectl apply -f ingress-eladmin-web.yaml
本机，添加如下hosts记录来演示效果。
172.16.1.226 eladmin.luffy.com
echo '172.16.1.226 eladmin.luffy.com' >> /etc/hosts
curl eladmin.luffy.com
# windows C:\Windows\System32\drivers\etc
10.0.0.226 eladmin.luffy.com
#浏览器访问 http://eladmin.luffy.com/
kubectl delete -f deployment-eladmin-web.yaml
kubectl delete -f service-eladmin-web.yaml
kubectl delete -f ingress-eladmin-web.yaml
然后，访问 http://eladmin.luffy.com
规划使用如下地址访问：
| 项目 | 访问地址 |
|---|---|
| eladmin-web | http://eladmin.luffy.com |
| eladmin-api | http://eladmin.luffy.com/apis |
此方式，eladmin-api对应的地址和目前前端配置的地址( http://eladmin.luffy.com:8000 )存在差异，，因此需要对前端的代码做调整：
.env.production
git clone --depth=1 https://gitee.com/agagin/eladmin-web.git
cd eladmin-web/
cat <<EOF > .env.production
ENV = 'production'
# 如果使用 Nginx 代理后端接口，那么此处需要改为 '/'，文件查看 Docker 部署篇，Nginx 配置
# 接口地址，注意协议，如果你没有配置 ssl，需要将 https 改为 http
VUE_APP_BASE_API = 'http://eladmin.luffy.com/apis'
# 如果接口是 http 形式， wss 需要改为 ws
VUE_APP_WS_API = 'ws://eladmin.luffy.com/apis'
EOF
cat > Dockerfile.multi<<EOF
FROM codemantn/vue-node AS builder
LABEL maintainer="inspur_lyx@hotmail.com"
# config npm
RUN npm config set sass_binary_site https://npmmirror.com/mirror/sass && \
npm config set registry https://registry.npmmirror.com
WORKDIR /opt/eladmin-web
COPY . .
# build
RUN ls -l && npm cache clean --force && npm install && npm run build:prod
FROM nginx:alpine
WORKDIR /usr/share/nginx/html
COPY --from=builder /opt/eladmin-web/dist /usr/share/nginx/html/
EXPOSE 80
EOF
docker build --no-cache . -t 172.16.1.226:5000/eladmin/eladmin-web:v3 -f Dockerfile.multi
# docker login 172.16.1.226:5000
docker push 172.16.1.226:5000/eladmin/eladmin-web:v3
前端代码调整，因此需要重新构建一版前端：
docker build . -t 172.16.1.226:5000/eladmin/eladmin-web:v3
docker push 172.16.1.226:5000/eladmin/eladmin-web:v3
然后为eladmin-web准备Deployment、Service、Ingress 资源清单：
eladmin-web-all.yaml
cat <<EOF > deployment-eladmin-web.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: eladmin-web
namespace: luffy
spec:
replicas: 1 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: eladmin-web
template:
metadata:
labels: #给Pod打label
app: eladmin-web
spec:
imagePullSecrets:
- name: registry-172-16-1-226
containers:
- name: eladmin-web
image: 172.16.1.226:5000/eladmin/eladmin-web:v3
imagePullPolicy: IfNotPresent
ports:
- containerPort: 80
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 2
livenessProbe:
tcpSocket:
port: 80
initialDelaySeconds: 15 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
readinessProbe:
tcpSocket:
port: 80
initialDelaySeconds: 15
timeoutSeconds: 3
periodSeconds: 15
EOF
cat <<EOF > service-eladmin-web.yaml
apiVersion: v1
kind: Service
metadata:
name: eladmin-web
namespace: luffy
spec:
ports:
- port: 80
protocol: TCP
targetPort: 80
selector:
app: eladmin-web
type: ClusterIP
EOF
cat <<\EOF > ingress-eladmin-api.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: eladmin-api
namespace: luffy
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /$1
spec:
ingressClassName: nginx
rules:
- host: eladmin.luffy.com
http:
paths:
- path: /apis/(.*)
pathType: Prefix
backend:
service:
name: eladmin-api
port:
number: 8000
EOF
cat <<\EOF > ingress-eladmin-web.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: eladmin-web
namespace: luffy
spec:
ingressClassName: nginx
rules:
- host: eladmin.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: eladmin-web
port:
number: 80
EOF
# 删除之前的部署信息
kubectl -n luffy delete deploy eladmin-web
kubectl -n luffy delete svc eladmin-web
kubectl -n luffy delete ingress eladmin-web
kubectl -n luffy delete ingress eladmin-api
kubectl create -f deployment-eladmin-web.yaml
kubectl create -f service-eladmin-web.yaml
kubectl create -f ingress-eladmin-web.yaml
kubectl create -f ingress-eladmin-api.yaml
[root@k8s-master ~]# kubectl -n luffy get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
eladmin-api ClusterIP 10.97.88.182 <none> 8000/TCP 21h
eladmin-web ClusterIP 10.103.92.160 <none> 80/TCP 4m52s
mysql ClusterIP 10.103.6.190 <none> 3306/TCP 6h9m
redis ClusterIP 10.96.152.118 <none> 6379/TCP 6h9m
[root@k8s-master ~]# kubectl -n luffy get ingress
NAME CLASS HOSTS ADDRESS PORTS AGE
eladmin-api nginx eladmin.luffy.com 80 54s
eladmin-web nginx eladmin.luffy.com 80 79s
kubectl -n luffy get deploy
kubectl -n luffy get po -owide
本机，添加如下hosts记录来演示效果。
172.16.1.226 eladmin.luffy.com
# windows C:\Windows\System32\drivers\etc
10.0.0.226 eladmin.luffy.com
#浏览器访问 http://eladmin.luffy.com/
然后，访问 http://eladmin.luffy.com
HTTPS访问：¶
#自签名证书
openssl req -x509 -nodes -days 2920 -newkey rsa:2048 -keyout tls.key -out tls.crt -subj "/CN=*.luffy.com/O=ingress-nginx"
# 证书信息保存到secret对象中，ingress-nginx会读取secret对象解析出证书加载到nginx配置中
kubectl -n luffy create secret tls tls-eladmin --key tls.key --cert tls.crt
修改yaml
.env.production
git clone --depth=1 https://gitee.com/agagin/eladmin-web.git
cd eladmin-web/
cat <<EOF > .env.production
ENV = 'production'
# 如果使用 Nginx 代理后端接口，那么此处需要改为 '/'，文件查看 Docker 部署篇，Nginx 配置
# 接口地址，注意协议，如果你没有配置 ssl，需要将 https 改为 http
VUE_APP_BASE_API = 'https://eladmin.luffy.com/apis/'
# 如果接口是 http 形式， wss 需要改为 ws
VUE_APP_WS_API = 'wss://eladmin.luffy.com/apis/'
EOF
cat > Dockerfile.multi<<EOF
FROM codemantn/vue-node AS builder
LABEL maintainer="inspur_lyx@hotmail.com"
# config npm
RUN npm config set sass_binary_site https://npmmirror.com/mirror/sass && \
npm config set registry https://registry.npmmirror.com
WORKDIR /opt/eladmin-web
COPY . .
# build
RUN ls -l && npm cache clean --force && npm install && npm run build:prod
FROM nginx:alpine
WORKDIR /usr/share/nginx/html
COPY --from=builder /opt/eladmin-web/dist /usr/share/nginx/html/
EXPOSE 80
EOF
docker build --no-cache . -t 172.16.1.226:5000/eladmin/eladmin-web:v4 -f Dockerfile.multi
# docker login 172.16.1.226:5000
docker push 172.16.1.226:5000/eladmin/eladmin-web:v4
前端代码调整，因此需要重新构建一版前端：
docker build . -t 172.16.1.226:5000/eladmin/eladmin-web:v4
docker push 172.16.1.226:5000/eladmin/eladmin-web:v4
修改eladmin-web使用v4版本的镜像：
为ingress加载https证书：
cat <<EOF >ingress-eladmin-web.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: eladmin-web
namespace: luffy
spec:
ingressClassName: nginx
rules:
- host: eladmin.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: eladmin-web
port:
number: 80
tls:
- hosts:
- eladmin.luffy.com
secretName: tls-eladmin
EOF
kubectl apply -f ingress-eladmin-web.yaml
#浏览器访问 http://eladmin.luffy.com/ 会自动跳转到https
常用注解说明¶
nginx端存在很多可配置的参数，通常这些参数在ingress的定义中被放在annotations中实现，如下为常用的一些：
cat <<EOF >ingress-eladmin-web.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: eladmin-web
namespace: luffy
annotations:
nginx.ingress.kubernetes.io/force-ssl-redirect: "false" #设置为 "false"，表示不强制进行 SSL 重定向。
nginx.ingress.kubernetes.io/ssl-redirect: "false" #表示不进行 SSL 重定向。
nginx.ingress.kubernetes.io/proxy-body-size: 1000m #设置代理请求体的最大大小为 1000MB。
nginx.org/client-max-body-size: 1000m #设置客户端请求体的最大大小为 1000MB。
spec:
ingressClassName: nginx
rules:
- host: eladmin.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: eladmin-web
port:
number: 80
tls:
- hosts:
- eladmin.luffy.com
secretName: tls-eladmin
EOF
小结¶
后端快速部署记录
mkdir ~/eladmin-api;cd ~/eladmin-api
cat <<EOF > deployment-mysql.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: mysql
namespace: luffy
spec:
replicas: 1 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: mysql
strategy:
type: Recreate
template:
metadata:
labels: #给Pod打label,必须和上方的matchLabels匹配
app: mysql
from: luffy
spec:
containers:
- name: mysql
image: mysql:5.7
args:
- --character-set-server=utf8mb4
- --collation-server=utf8mb4_unicode_ci
ports:
- containerPort: 3306
env:
- name: MYSQL_ROOT_PASSWORD
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_PWD
- name: MYSQL_DATABASE
value: "eladmin"
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 500m
readinessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 5
periodSeconds: 10
livenessProbe:
tcpSocket:
port: 3306
initialDelaySeconds: 15
periodSeconds: 20
volumeMounts:
- name: mysql-data
mountPath: /var/lib/mysql
volumes:
- name: mysql-data
hostPath:
path: /opt/mysql/
nodeSelector: # 使用节点选择器将Pod调度到指定label的节点
mysql: "true"
EOF
cat <<EOF > deployment-redis.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: redis
namespace: luffy
spec:
replicas: 1 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: redis
template:
metadata:
labels: #给Pod打label,必须和上方的matchLabels匹配
app: redis
spec:
containers:
- name: redis
image: redis:3.2
ports:
- containerPort: 6379
resources:
requests:
memory: 100Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 500m
readinessProbe:
tcpSocket:
port: 6379
initialDelaySeconds: 5
periodSeconds: 10
livenessProbe:
tcpSocket:
port: 6379
initialDelaySeconds: 15
periodSeconds: 20
EOF
cat <<EOF > deploy-eladmin-api.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: eladmin-api
namespace: luffy
spec:
replicas: 1 #指定Pod副本数
selector: #指定Pod的选择器
matchLabels:
app: eladmin-api
template:
metadata:
labels: #给Pod打label
app: eladmin-api
spec:
imagePullSecrets:
- name: registry-172-16-1-226
containers:
- name: eladmin-api
image: 172.16.1.226:5000/eladmin/eladmin-api:v1
imagePullPolicy: IfNotPresent
env:
- name: DB_HOST
valueFrom:
configMapKeyRef:
name: eladmin
key: DB_HOST
- name: DB_USER
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_USER
- name: DB_PWD
valueFrom:
secretKeyRef:
name: eladmin-secret
key: DB_PWD
- name: REDIS_HOST
valueFrom:
configMapKeyRef:
name: eladmin
key: REDIS_HOST
- name: REDIS_PORT
valueFrom:
configMapKeyRef:
name: eladmin
key: REDIS_PORT
ports:
- containerPort: 8000
resources:
requests:
memory: 200Mi
cpu: 50m
limits:
memory: 1Gi
cpu: 2
livenessProbe:
tcpSocket:
port: 8000
initialDelaySeconds: 20 # 容器启动后第一次执行探测是需要等待多少秒
periodSeconds: 15 # 执行探测的频率
timeoutSeconds: 3 # 探测超时时间
readinessProbe:
httpGet:
path: /auth/code
port: 8000
scheme: HTTP
initialDelaySeconds: 20
timeoutSeconds: 3
periodSeconds: 15
EOF
cat <<EOF >service-eladmin-api.yaml
apiVersion: v1
kind: Service
metadata:
name: eladmin-api
namespace: luffy
spec:
ports:
- port: 8000
protocol: TCP
targetPort: 8000
selector:
app: eladmin-api
type: ClusterIP
EOF
cat <<\EOF > mysql.service.yaml
apiVersion: v1
kind: Service
metadata:
name: mysql
namespace: luffy
spec:
ports:
- port: 3306
protocol: TCP
targetPort: 3306
selector:
app: mysql
type: ClusterIP
EOF
cat <<\EOF > redis.service.yaml
apiVersion: v1
kind: Service
metadata:
name: redis
namespace: luffy
spec:
ports:
- port: 6379
protocol: TCP
targetPort: 6379
selector:
app: redis
type: ClusterIP
EOF
cat <<EOF > ingress-eladmin-api.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: eladmin-api
namespace: luffy
spec:
ingressClassName: nginx
rules:
- host: eladmin-api.luffy.com
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: eladmin-api
port:
number: 8000
EOF
#关联的配置 secret
cat > env-secret.txt <<EOF
DB_PWD=luffyAdmin!
DB_USER=root
EOF
# 关联的cofnigmap ;修改对应的ip地址; 有service就写service name就可以了
cat <<EOF > configmap.yaml
apiVersion: v1
kind: ConfigMap
metadata:
name: eladmin
namespace: luffy
data:
DB_HOST: mysql
DB_USER: "root"
REDIS_HOST: redis
REDIS_PORT: "6379"
EOF
kubectl create ns luffy
#创建 crictl pull 拉取镜像的认证信息
kubectl -n luffy create secret docker-registry registry-172-16-1-226 --docker-username=admin --docker-password=admin --docker-email=chengkanghua@foxmail.com --docker-server=172.16.1.226:5000
#创建 generic 类型secret
kubectl -n luffy create secret generic eladmin-secret --from-env-file=env-secret.txt
kubectl -n luffy get secret
kubectl create -f configmap.yaml
kubectl -n luffy get configmap #查看configmap
kubectl create -f deployment-mysql.yaml
## 初始化sql # eladmin.sql在源码sql目录里
kubectl cp eladmin.sql luffy/mysql-858f99d446-24br9:/
kubectl -n luffy exec -ti mysql-858f99d446-24br9 -- bash
root@ebced213f73f:/# mysql -uroot -pluffyAdmin!
mysql> use eladmin
mysql> source /eladmin.sql
mysql> quit
bash-4.2# exit
kubectl create -f deployment-redis.yaml
kubectl create -f deploy-eladmin-api.yaml
kubectl create -f service-eladmin-api.yaml
kubectl create -f ingress-eladmin-api.yaml
# vi /etc/hosts #添加eladmin-api.luffy.com
172.16.1.226 k8s-master jenkins.luffy.com gitlab.luffy.com eladmin-api.luffy.com
# curl eladmin-api.luffy.com/auth/code #返回数据正常
面试题:¶
Pod 的几种状态及其含义¶
-
Pending 描述： Pod 被创建并通过了调度器，但还没有绑定到任何节点，也可能容器镜像还在下载中。 原因： 没有足够的资源（CPU、内存）来调度 Pod。 请求的资源对象出现问题如(pv,pvc) 调度器正在选择适合的节点。 容器镜像正在下载中。
-
Running 描述： Pod 已经被绑定到节点，所有容器都已经创建并且至少有一个容器正在运行或者正在启动中。 原因： 所有容器都已经启动并正在运行。 有的容器已经启动，有的正在启动中。
3.ContainerCreating 描述 大部分情况都是k8s正在自动尝试从指定的镜像仓库（如 Docker Hub、私有仓库）拉取镜像。 原因 镜像拉取的速度取决于网络状况和镜像大小，这可能会导致 ContainerCreating 状态持续一段时间
-
Succeeded 描述： Pod 中的所有容器都成功终止，并且不会再重启。 原因： Pod 被设计为一次性任务，所有容器都完成了其任务并成功退出。
-
Failed 描述： Pod 中的所有容器都已终止，并且至少有一个容器是由于失败（非零状态码）而终止。 原因： 容器在执行过程中发生错误，退出码不为零。 容器由于某些原因（如崩溃）而异常退出。
-
Unknown 描述： 由于某些原因，Pod 的状态无法确定。通常是因为与节点的通信出现问题。 原因： Kubelet 无法与 API 服务器通信。 节点故障或网络问题导致状态不可知。
-
CrashLoopBackOff 描述： Pod 不断崩溃并重启，进入了“崩溃循环”。 原因： 容器启动后立即崩溃，并且根据重启策略不断重启。 应用程序配置错误或依赖缺失。
-
Completed 描述： Pod 中的所有容器都已成功终止。这个状态通常与 Job 一起使用，表示任务已完成。 原因： Pod 完成了其预定的任务并成功终止。
-
Init 描述： Pod 中的 init 容器正在运行。init 容器在所有应用容器之前运行，用于初始化任务。 原因： init 容器正在运行初始化任务。 等待 init 容器完成以启动主容器。
-
Terminating 描述： Pod 正在终止过程中。用户发起了删除请求，但资源仍在清理中。 原因： 用户或控制器发起了删除请求。 正在等待所有容器终止和清理资源。
-
Evicted 描述： Pod 被驱逐出节点，通常是因为节点资源不足。 原因： 节点资源压力（如内存或磁盘压力）。 节点维护或升级。
-
NodeLost 描述： Pod 所在的节点丢失了。 原因： 节点故障或与集群失去联系。 Pod 被标记为 NodeLost，但在 API 服务器中仍然存在。
13.Err开头的状态 描述 一般指代某种错误或异常状态 原因 一般都是配置出现问题
原文链接：https://blog.csdn.net/lwxvgdv/article/details/140465812
